April 2013

2

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

•

Activity / fitness
monitors

•

Digital Cameras

•

Sports training equip

•

Hobbyist - RCs

Mobile Devices

Growing Customer Base

Development

Consumer Non-Mobile

•

Mobile Phones

•

Tablets

•

Laptops / Hybrids

•

MID


•

Digital Still Camera

•

Remote Controls

•

Gamin

•

Pedometers

•

GPS

•

Watches

3

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

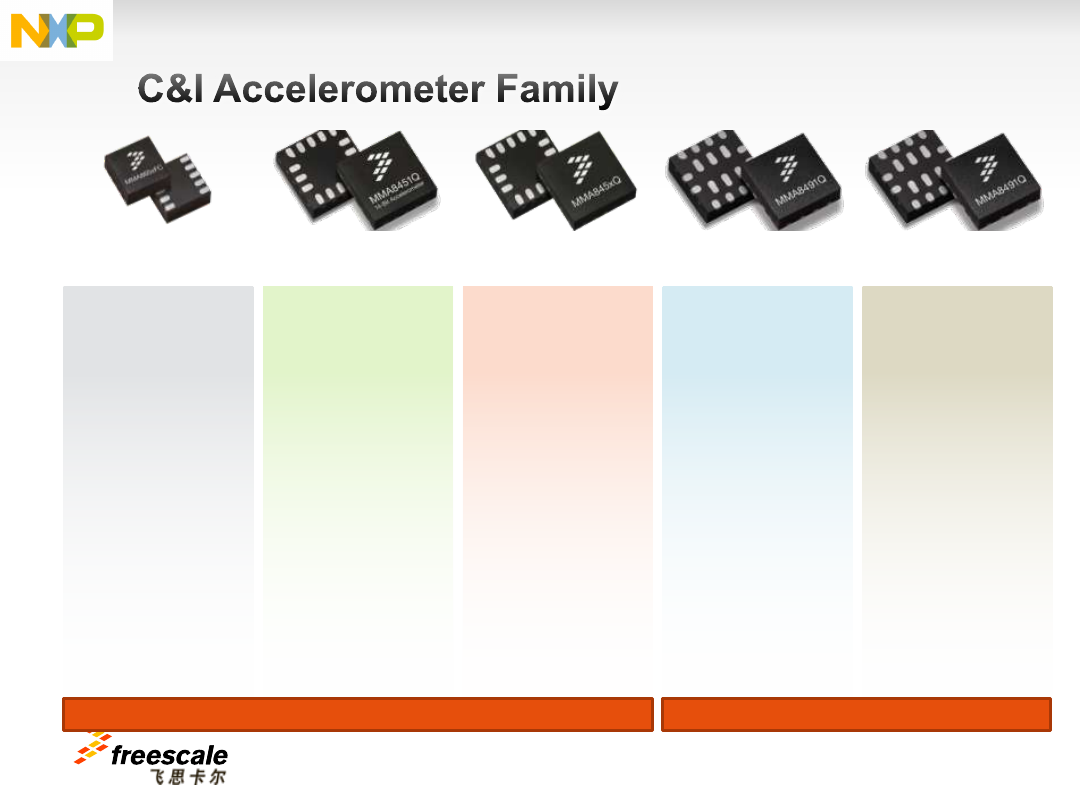

MMA865x

MMA845x

MMA8450

MMA8491

FXLN83xx

•

Digital Output

•

Cost Efficient

−

1mg/count
sensitivity

•

High Perf.

•

Rich Features

−

P/L detection

−

High Pass Filter

−

Transient
Detect

•

2x2 mm
package



•

Digital Output

•

Extreme Perf.

−

.25mg/count
sensitivity

•

Extended
Features

−

FIFO

−

Configurable
P/L trip angles

−

High Pass Filter

−

Transient
Detect



•

Digital Output

•

Low Voltage

−

1.71-1.89V

•

Digital Output

•

Extreme Low
Power

−

0.35uA/Hz

•

Cost Efficient

−

1mg/count
sensitivity

•

Industrial
Package

•

Analog Output

•

High Bandwidth

−

4.9kHz

•

Low Voltage

−

1.71-3.6V

•

Industrial
Package

•

Extended Temp
Range: 105C

Consumer

Industrial

(Newton)

(Veyron)

(Proton)

(Plutino)

(Pluto)

4

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

Differentiating Points

•

Output Noise (150ug/rHz)

•

Offset and Sensitivity Accuracy

•

Resolution up to 1mg/count



Product Features

•

1.95V to 3.6V supply voltage

•

±2g/±4g/±8g dynamically selectable

•

Output data rate (ODR) from 800Hz to
1.563Hz

•

I²C digital output interface w/interrupts

•

Embedded orientation (Portrait/Landscape)

•

Embedded High Pass Filter

•

Embedded 32 sample FIFO



Typical Applications

•

Smart Mobile Devices

•

Digital Cameras

•

PCs







MMA8652FC

12-bit output, 160ug/rHz noise
High Pass Filter w/ DSP functions
Configurable Orientation detect
FIFO


MMA8653FC

10bit output
Orientation detect






Package



2x2x1mm DFN, 0.4mm pitch



Availability

Samples: NOW
Production: NOW

5

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

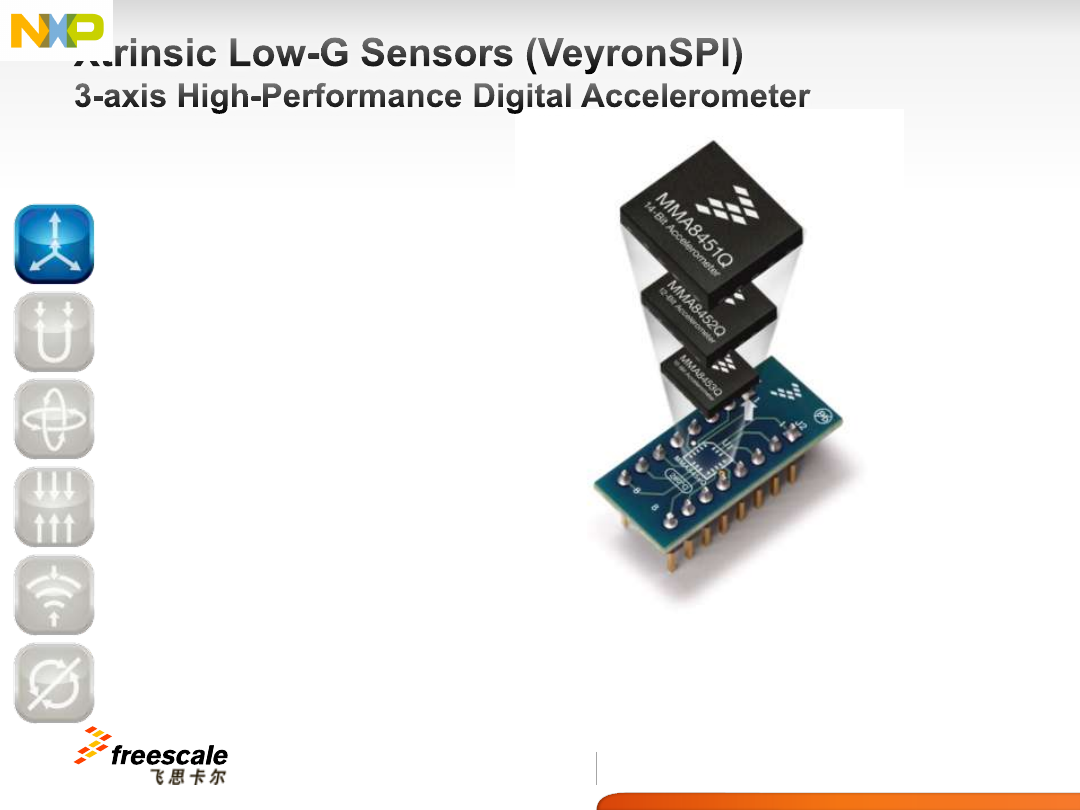

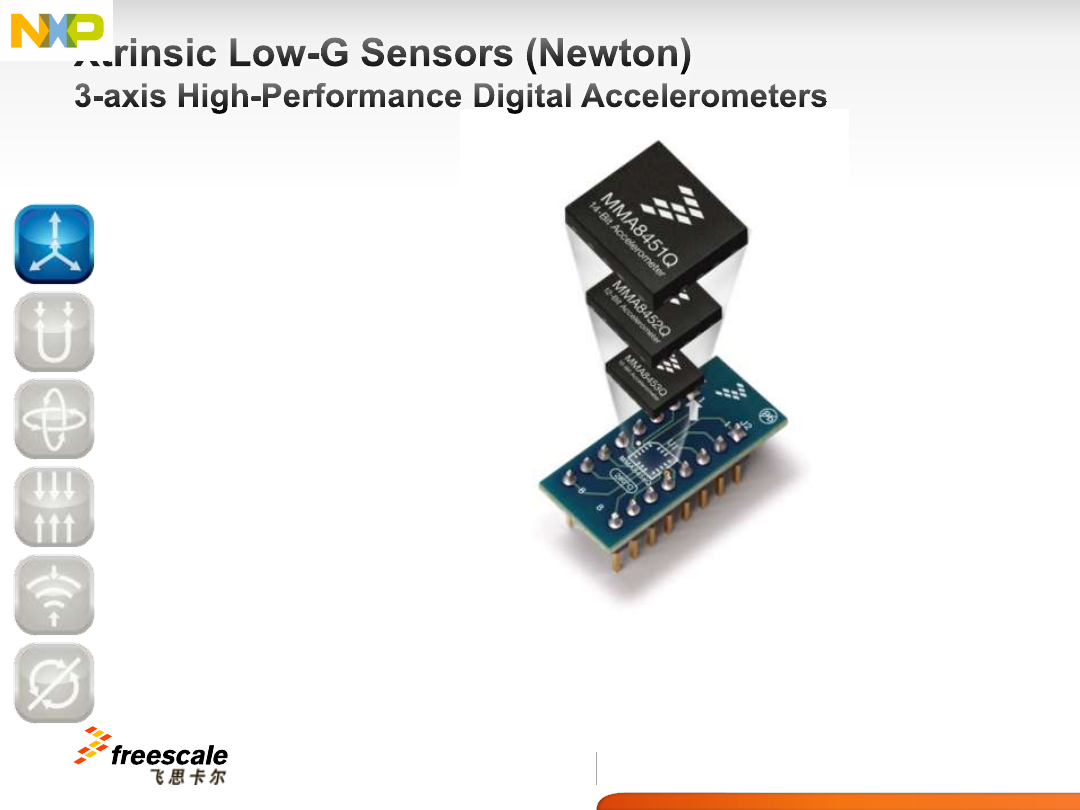

Differentiating Points

•

Output Noise (99ug/rHz)

•

Offset and Sensitivity Accuracy

•

Resolution of 0.25mg/count



Product Features

•

1.95V to 3.6V supply voltage

•

±2g/±4g/±8g dynamically selectable

•

Output data rate (ODR) from 800Hz to 1.563Hz

•

SPI/I²C digital output interface w/interrupts

•

Embedded orientation (Portrait/Landscape)

•

Embedded High Pass Filter

•

Embedded 32 sample FIFO



Typical Applications

•

Laptops: HDD drop protect

•

Washing Machine: Out of Balance detect






FXLS8471Q

14-bit output, SPI
High Pass Filter w/ DSP
functions
Configurable Orientation detect
FIFO



Package

3x3x1mm QFN, 0.5mm pitch

Availability

Samples: NOW
Production: July „13

6

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

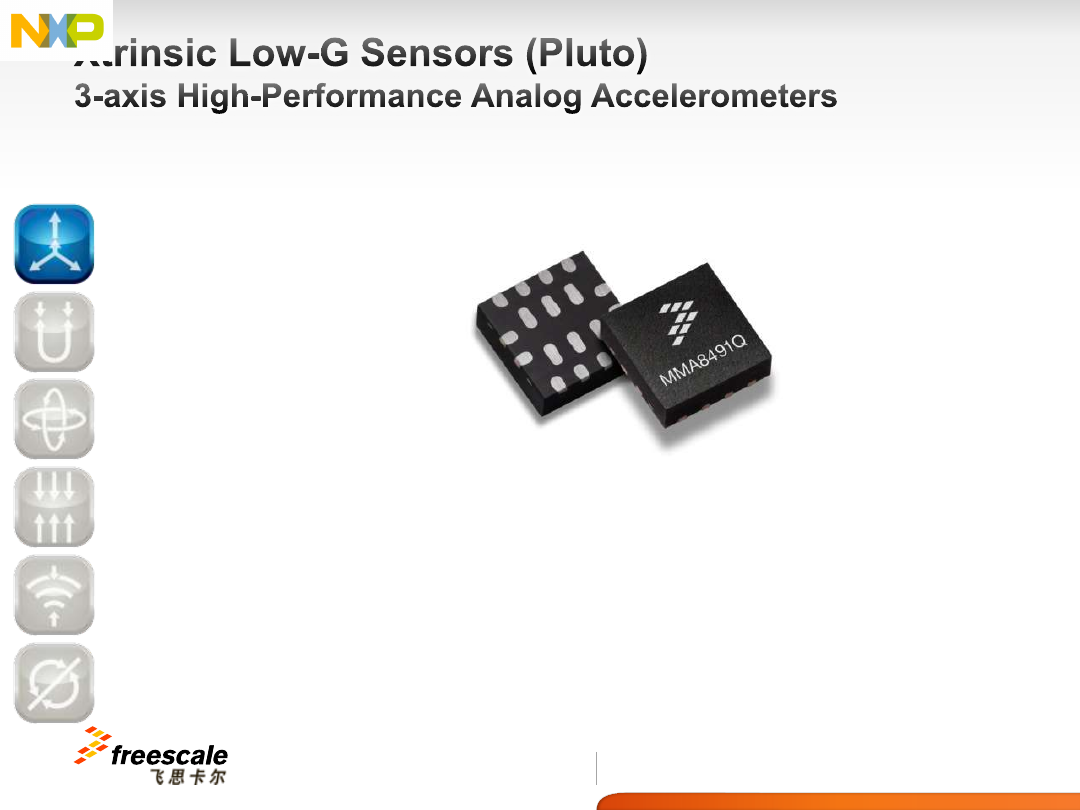

Differentiating Points

•

Zero-g Level Offset Accuracy

•

Board Mount Offset Shift

•

Output Noise


Product Features

•

1.71V to 3.6V supply voltage

•

±2g/±4g/±8g/±16g dynamically
selectable

•

150µg/√Hz noise

•

Non-ratiometric Analog Parallel
Outputs

•

High Bandwidth: Up to 4.9kHz
Capable

•

Visible Solder Inspection Leads

•

QFN 3x3x1.05mm 0.65mm pitch
package


Typical Applications

•

White Goods

•

Factory Automation

•

Gaming

Industrial

FXLN8371Q

4.9kHz bandwidth
±2g, 228mV/g sensitivity
±8g, 57mV/g sensitivity



FXLN8372Q

4.9kHz bandwidth
±4g, 115mV/g sensitivity
±16g, 29mV/g sensitivity



FXLN8361Q



±2g, 115mV/g sensitivity
±8g, 29mV/g sensitivity



FXLN8362Q

±4g, 115mV/g sensitivity
±16g, 29mV/g sensitivity



Consumer





FXLN8351Q

             4.9kHz bandwidth
             ±2g, 115mV/g sensitivity

±8g, 29mV/g sensitivity



FXLN8352Q



±4g, 115mV/g sensitivity
±16g, 29mV/g sensitivity






Package

3x3x1mm QFN, 0.65mm pitch



Availability

Samples: April 2013
Production: November 2013

7

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

Differentiating Points

•

Power Consumption (<0.35uA/Hz)

•

Turn on time (<0.5ms)

•

Ease of use (XYZ 45º tilt detect outputs)


Product Features

•

1.95V to 3.6V supply voltage

•

±8g range, 1mg/count sensitivity

•

Sample rate from <1Hz to 800Hz+

•

I²C digital output interface

•

Enable pin for external power management

•

216µg/√Hz noise

•

3x3mm 0.65mm pitch w/ visual solder joint inspection


Typical Applications

•

Remote Controls

•

Smart Grid: Tamper Detect

•

White Goods Tilt

Package

3x3x1mm QFN, 0.65mm pitch



Availability

Samples: NOW
Production: NOW

8

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

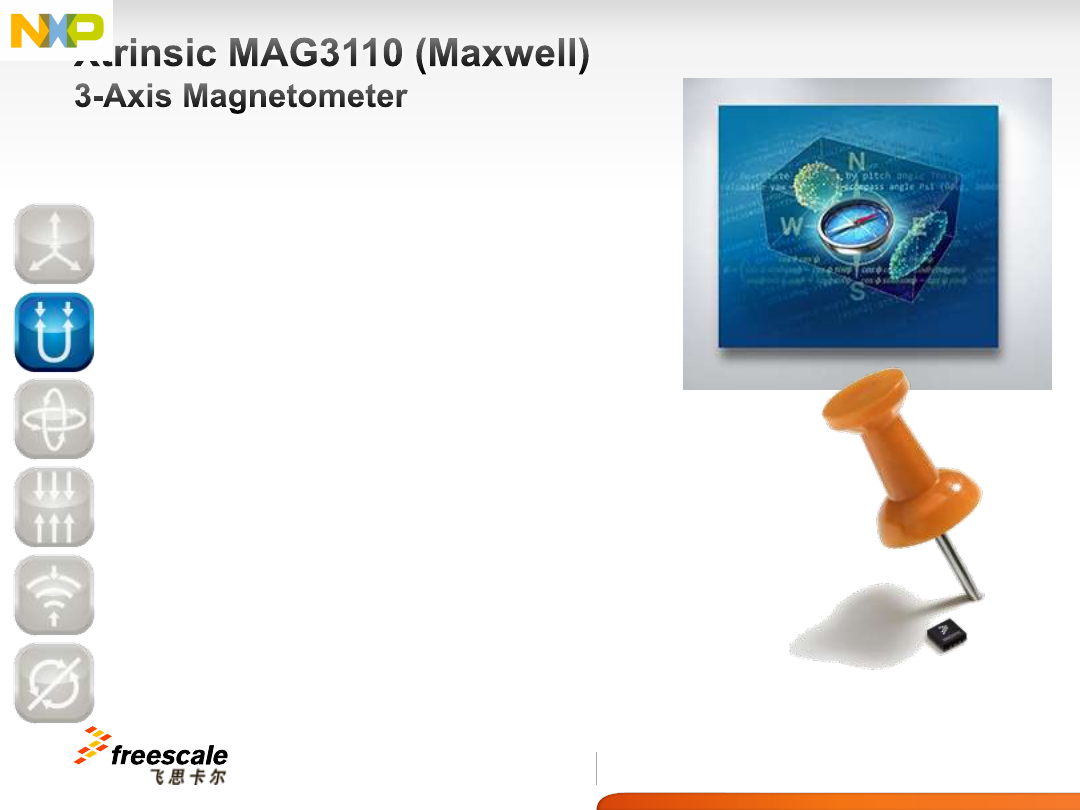

Differentiating Points

•

High accuracy compass function

•

Decimator allows for lowest noise implementation
with oversampling to remove RF noise and Idd
induced mag fields



Product Features

•

1.95V to 3.6V supply voltage

•

Maximum field of 10G (1000 uT)

•

Output data rates (ODR) from 1.25Hz to 80Hz

•

Magnetometer resolution of 0.1uT

•

Current Consumption as low as 24uA at 1.25Hz

•

I²C digital interface

•

Extended temperature range of -40°C to +85°C.



Typical Applications

•

Electronic Compass

•

Enhanced User Interface

•

Location Based Services



Package

2x2x0.85mm DFN, 0.5mm pitch



Availability

Now

9

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

Differentiating Points

•

Lowest noise gcell and mcell

•

Embedded Functionality to allow system fast response and
power savings

•

32 sample FIFO with burst read



Product Features

•

1.95V to 3.6V supply voltage, I/O 1.6V

– 3.6V

•

±2g/±4g/±8g  accelerometer, ±15 Gauss Field range

•

Output data rate (ODR) from 1.563Hz to 800Hz , 400Hz hybrid

•

14-bit gcell data, 800 counts per Gauss

•

Low Offset Drift: 0.1mG per deg

•

4 channel motion detect ion- FF, Pulse, Transient, HPF,  Tap

•

Vector Magnitude for mcell, gcell



Typical Applications

•

Electronic Compass

•

Enhanced User Interface

•

Location Based Services



Package

3x3x1.2mm QFN, 0.5mm pitch



Availability

Samples: December 2012
Production: April 2013

10

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

Differentiating Points

•

Angular acceleration resolution better than 0.2°/s

•

Programmable interrupts

•

Power saving features



Product Features

•

1.95-3.6V supply voltage

•

Output data rates (ODR) from 1Hz to 200Hz

•

Full scale range: ±1600°/s

•

Bias stability over temperature: ±0.3°/s

•

Random walk(over 1minute): ±0.007°/s







Typical Applications

•

Controllers: Remotes, Games

•

Mobile: Phones, Tablets, eReaders

•

Sports Monitoring



Package

4x4x1mm QFN, 0.5mm pitch



Availability

Samples: March 2013
Production: July 2013

11

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

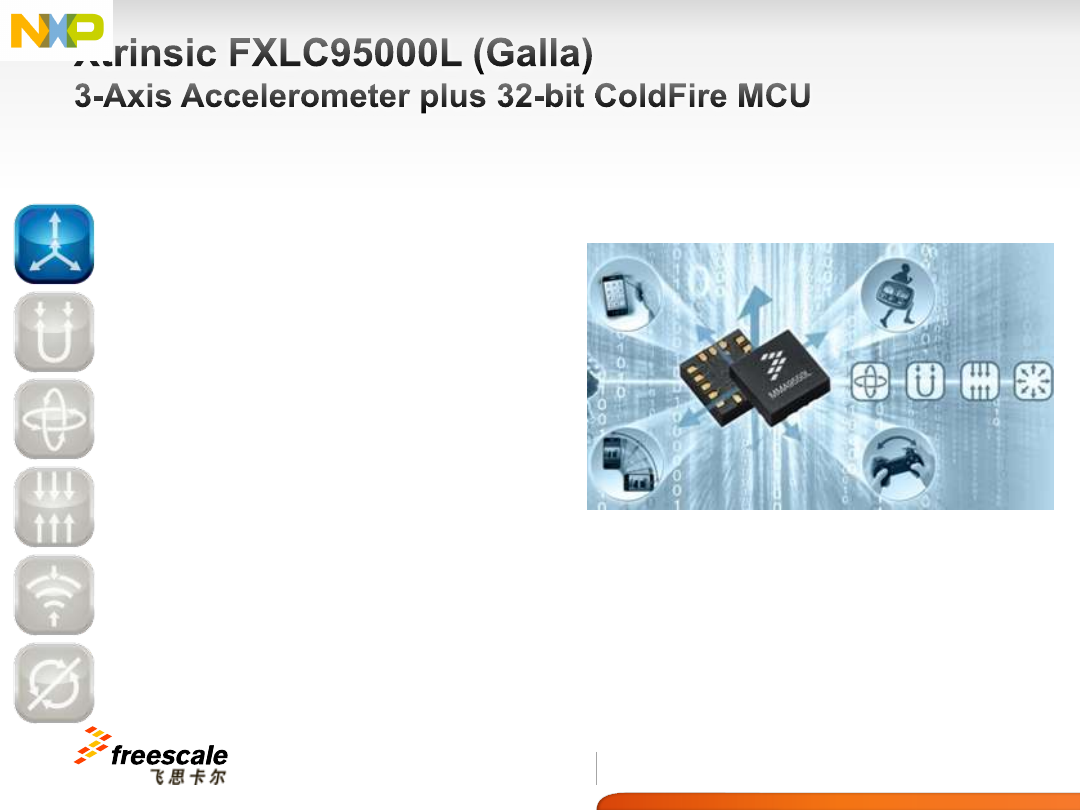

Customer/Third Party

Innovation

Applications

Scheduler

Communications

MMA9550L Sensor

Sensing Software

Power

Management

Inertial Sensor



ColdFire V1

32-Bit Processor

Connectivity:

I

2

C/SPI

Pressure

Touch

Gyro

Magnetics

Up to 12

Sensor Components

12

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

Differentiating Points

•

Intelligent Motion Platform with embedded libraries

•

Sensor hub capability

•

Power management features and low power modes



Product Features

•

1.71 to1.89V supply voltage

•

Output data rate (ODR) 488 Hz

•

+/-2g, 4g, 8g configurable dynamic ranges available

•

14/12/10/8 bit resolution available

•

16K Flash, 2K RAM







Typical Applications

•

Mobile: Phones, Tablets, eReaders

•

Controllers: Remotes, Games

•

Sports Monitoring



Package

3x3x1mm LGA, 0.5mm pitch



Availability

Samples: NOW
Production: January 2013

Variations

MMA9550L

Infrastructure only functions
User Flash: 6.5 Kbytes
User RAM: 576 bytes



MMA9551L

Infrastructure plus gestures
User Flash: 4.5 Kbytes
User RAM: 452 bytes



MMA9553L

Infrastructure plus pedometer
User Flash: 1.5 Kbytes
User RAM: 200 bytes



MMA9559L

Lightweight Infrastructure
User Flash: 14 Kbytes
User RAM: 1.5 bytes



13

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

Differentiating Points

•

Intelligent Motion Platform with embedded
libraries

•

Sensor hub capability

•

Power management features and low
power modes



Product Features

•

1.72 to 3.6V I/O supply voltage

•

Output data rate (ODR) 488 Hz

•

+/-2g, 4g, 8g configurable dynamic ranges
available

•

14/12/10/8 bit resolution available

•

128K Flash, 16K RAM



Typical Applications

•

Mobile: Phones, Tablets, eReaders

•

Controllers: Remotes, Games

•

Sports Monitoring

•

Motion enabled accessories



Package

3x5x1mm LGA, 0.5mm pitch



Availability

Samples: NOW
Production: April 2013

14

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

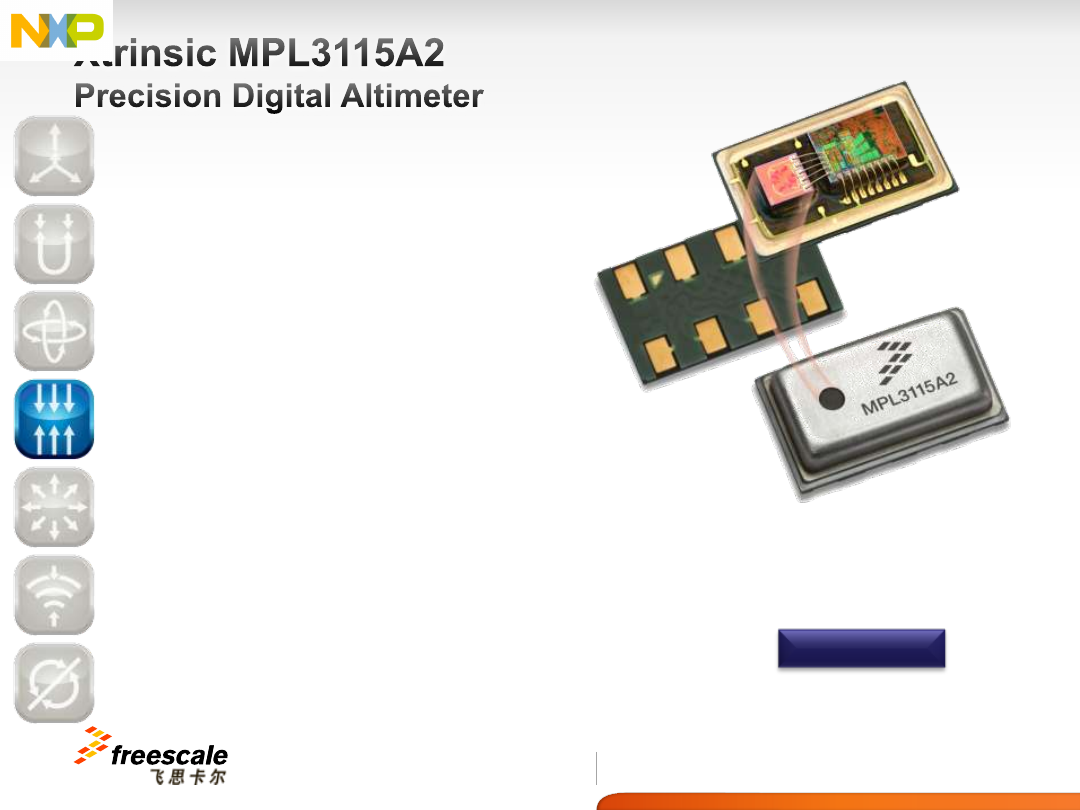

Differentiating Points

•

Internally compensated, software is not needed

•

Direct reading pressure in Pascals  and altitude in meters

•

On-board intelligence

Product Features

•

Altitude resolution : < 1 foot / 0.3 m

•

Pressure resolution: 1.5 Pa

•

Pressure range: 20

– 110 kPa

•

Calibrated pressure range: 50

– 110 kPa

•

1.95V to 3.6V supply voltage

•

Variable output sampling rate (OST) up to 140 Hz

•

Current Consumption:

•

Standby mode: 2

μA

•

Low-power mode: 8.5 µA at 1 Hz

•

I²C digital interface

Typical Applications

•

High Accuracy Altimeter

•

Smartphones / Tablets

•

GPS Enhancement for Location Based Services



Package

3 x 5 x 1.1 mm LGA

In Production

15

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

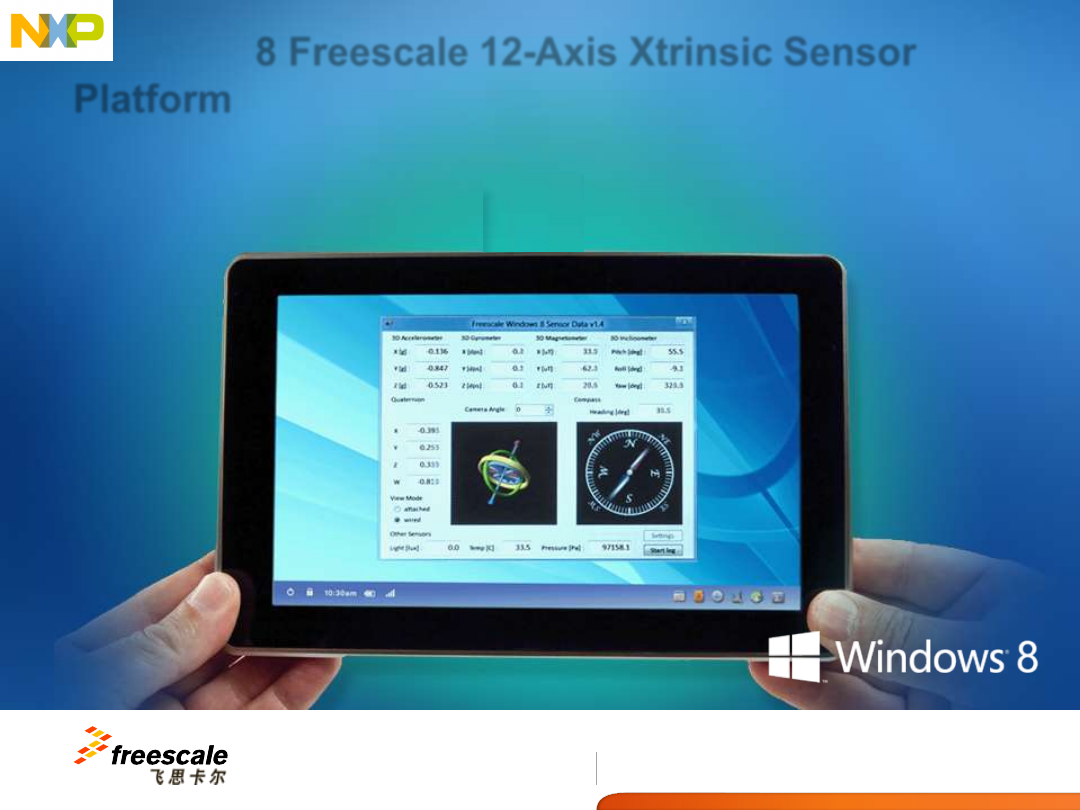

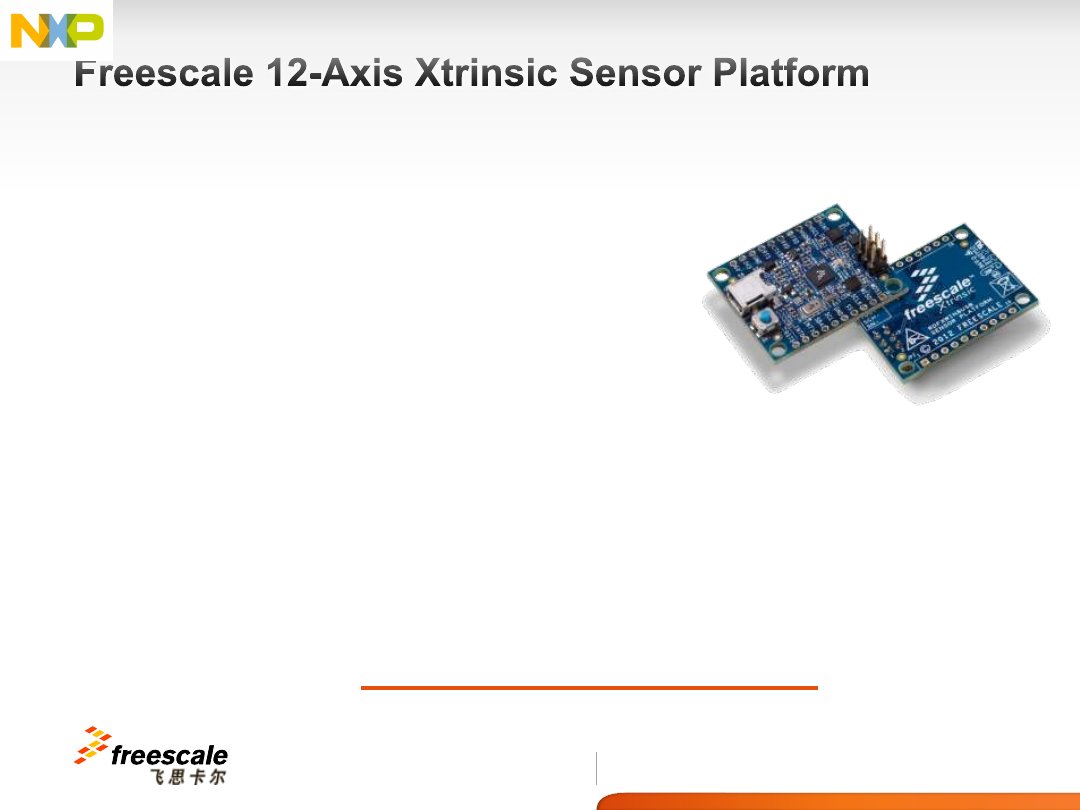

Windows 8 Freescale 12-Axis Xtrinsic Sensor
Platform

Xtrinsic sensor fusion in tablets, slates, convertible/non-convertible laptops

and other portable devices

16

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

•

Freescale’s parts:

−

Xtrinsic MMA8451Q 3-axis accelerometer

−

Xtrinsic MAG3110 3-axis magnetometer

−

Xtrinsic MPL3115A2 precision altimeter

−

ColdFire+ MCF51JU128VHS MCU

−

Xtrinsic FXAS21000 3 axis Gyroscope (Q2)


•

Other parts:

−

Ambient light sensor


•

12-axis solution

with IMU plus additional axes including

ambient light sensor and temperature sensor




Learn more at

www.freescale.com/Windows8



17

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

ColdFire+

Microcontroller

128 K Flash

32 K RAM

Xtrinsic

Accelerometer

Xtrinsic

Magnetometer

Xtrinsic

Barometer/

Thermometer

Gyro

Ambient Light Sensor

USB to host

I2C &

Analog

Interrupts

Control

18

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

•

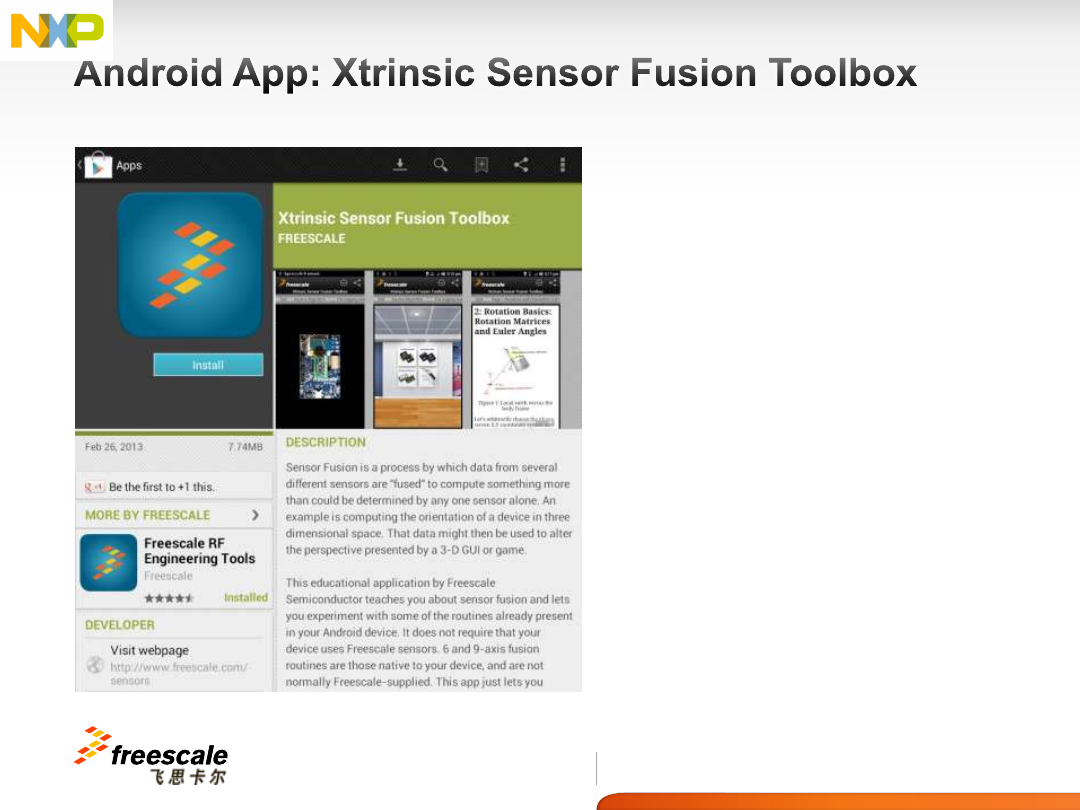

Educational variant of tool
used internally for
algorithm checkout.


•

Experiment with various
fusion techniques using
the sensors already in
your Android device


•

Available today on
Google Play.  Search for
“Sensor Fusion”.



19

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

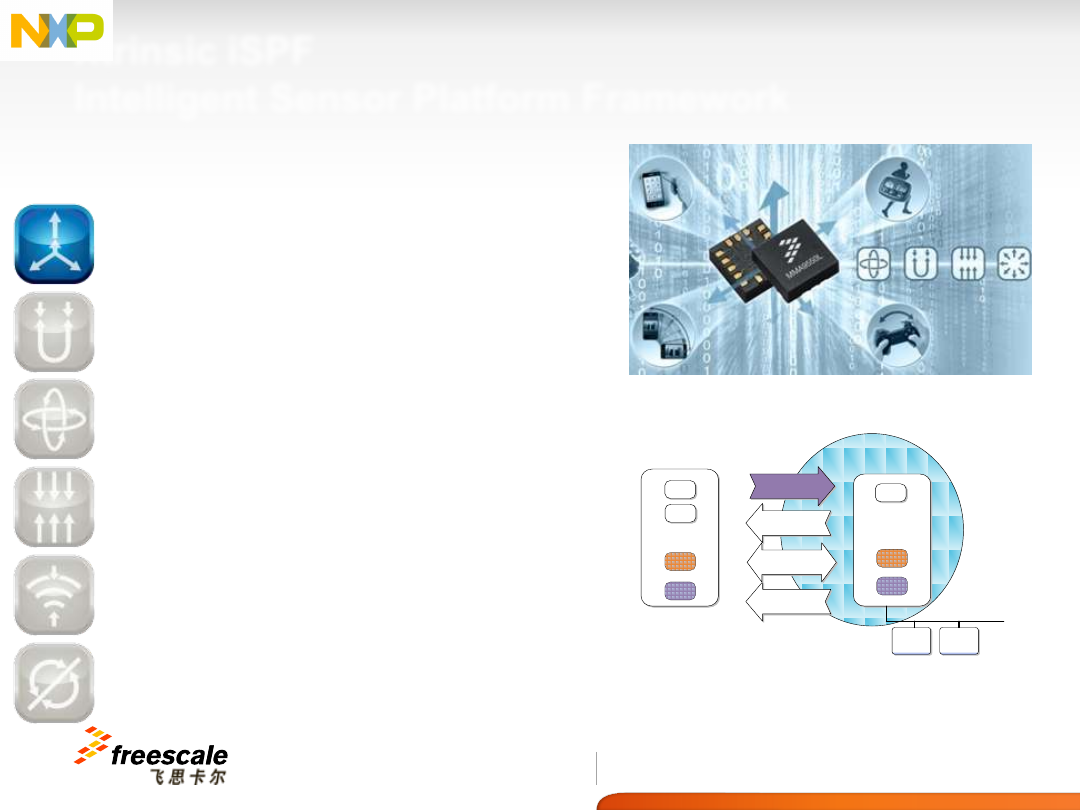

Xtrinsic iSPF
Intelligent Sensor Platform Framework

Differentiating Points

•

Industry‟s First open Intelligent Motion Platform
Framework

•

Sensor hub capability

•

Power management features enabling low
power modes

Product Features

•

Provides a single unified interface for sensor
data regardless of sensor types

•

Enables developer to concentrate on using
sensor data, not getting sensor data.

•

Eliminates intensive sensor integration effort.

•

Provides power management of the platform to
achieve lowest power mode of operation

Typical Applications

•

Mobile: Phones, Tablets, eReaders

•

Controllers: Remotes, Game

•

Sports Monitoring Performance Monitoring

•

Augmented Reality







Availability

Download Available: April 2013

I

Applications

Processor

Intelligent

Sensor

INTENT

FUSED DATA

Gyro

Mag

...

GESTURE

DETECTIONS

CONTEXT

High-Level

Fusion

High-level

Context

Intent

Context

Sensor

Fusion

Resource

Mgmt

SreamInput

ISPF

20

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

•

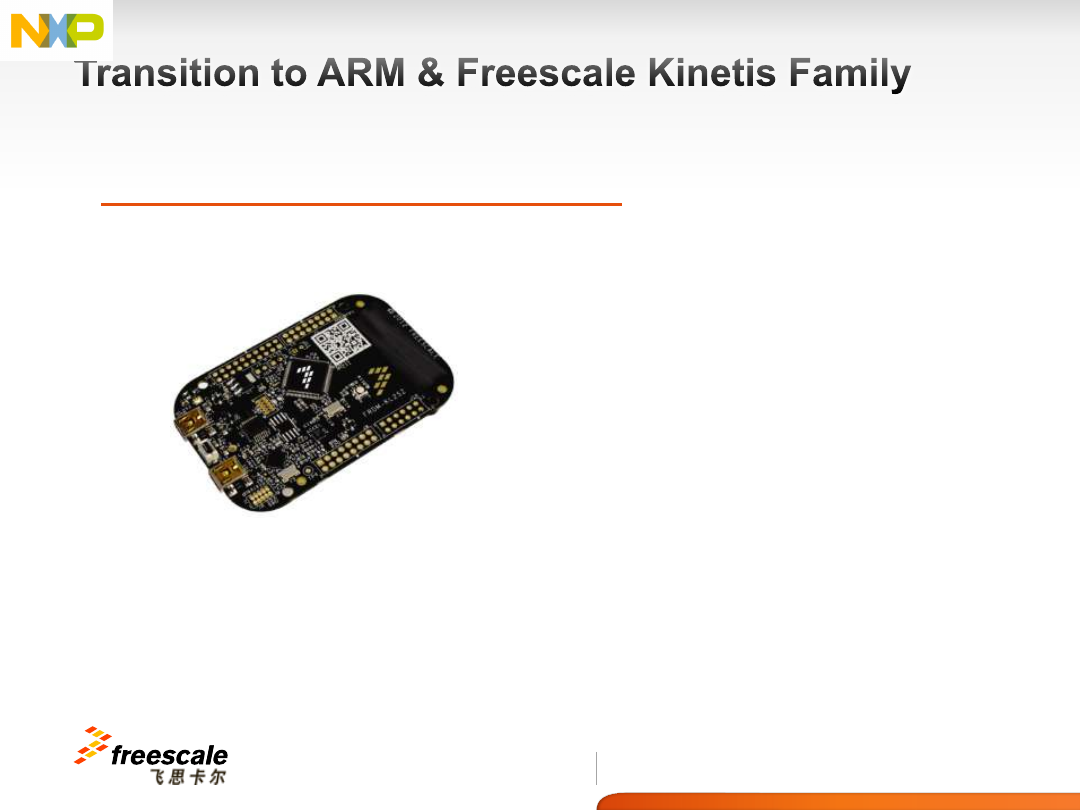

Leverage FSL infrastructure -  Freedom Board Platform

•

http://www.freescale.com/freedom



•

Arduino-compatible form factor













FRDM-KL25Z (available now for $10)
includes MMA8451Q on the board.

1

st



sensor “shield” available May 2013:

• FXAS2100 (Leon) Gyro
• Newton 3-axis accelerometer
• MAG3110 (Maxwell) 3-axis magnetometer
• FXOS8700CQ (Gauss) 6-axis mag + accel
• MMA9553LR1
• MPL3115A2 Pressure Sensor/Altimeter
• Optional Bluetooth Module




21

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

•

Inertial Sensors: high g

Accelerometers  for Airbag

•

Tire pressure

: 9x9 mm system in package

•

Engine management

: Absolute Pressure sensor



Automotive targeted Applications

Application Solutions Focus

Airbag
s

Tire
Pressure

Engine
Management

Collision

Warning

Vehicle

Dynamic

22

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

Roll over:

1 to 5 g



Suspension Control:

10 to 15 g



Crash detection:

20 - 100 g



Side crash detection and motorcycle airbag:

100 - 480 g



ABS - ESP:

1 to 2g



Electrical Parking

Brake: 1 to 2 g



Navigation:

1 to 5 g



1 to 20g - X, Z axis



20 to 480g - X, Z, XY axis



Tilt monitoring:

1 to 5 g



23

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

VW:

Golf V, Passat

Opel:

Corsa, Astra, Zafira, Insigna

Mercedes:   Class A
PSA:

C2, C3, C4 Picasso, 207cc

Renault:

Logan, Mégane, Scénic

Volvo:

C30, S40, S80

Fiat:

Panda, Punto

Alfa Romeo:  147, 156
Ferrari:

612

Maserati:

GT


And much more on:
  Toyota, Honda, Nissan,
  Chrysler, Ford, GM
  BYD ...

24

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

25

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

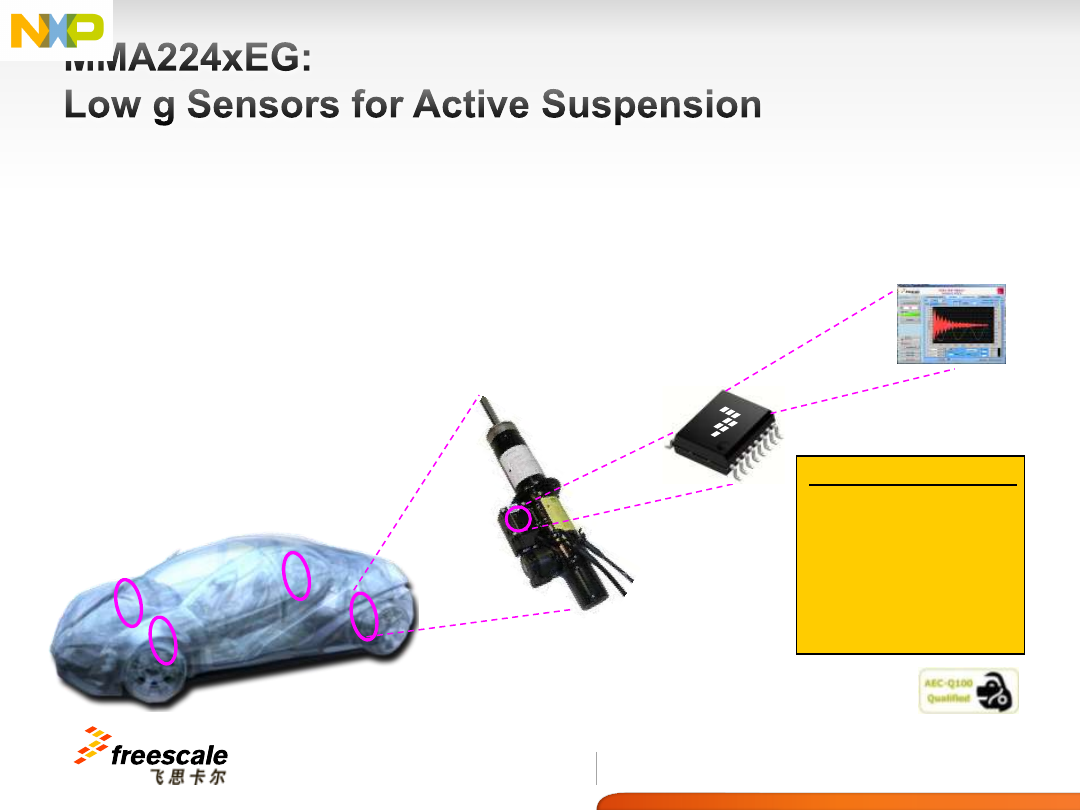

Electronic Damper Control

•

Resolving the conflict between high ride comfort and high driving
safety and agility.

•

Minimization of wheel load variation and chassis oscillation.

MMA2240/41KEG Features

:


- From7g to 10g
- 2 pole filter
- Low voltage detect
- Clock monitor
- EPROM parity check status
- Calibrated Self-test
- SOIC16 package



A low g sensor is mounted on each dampers and measures a
displacement acceleration. Together with other information, it
passes it along to the in-

vehicle network. The vehicle‟s

suspension and handling is then automatically adjusted based
on this information.

26

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

•

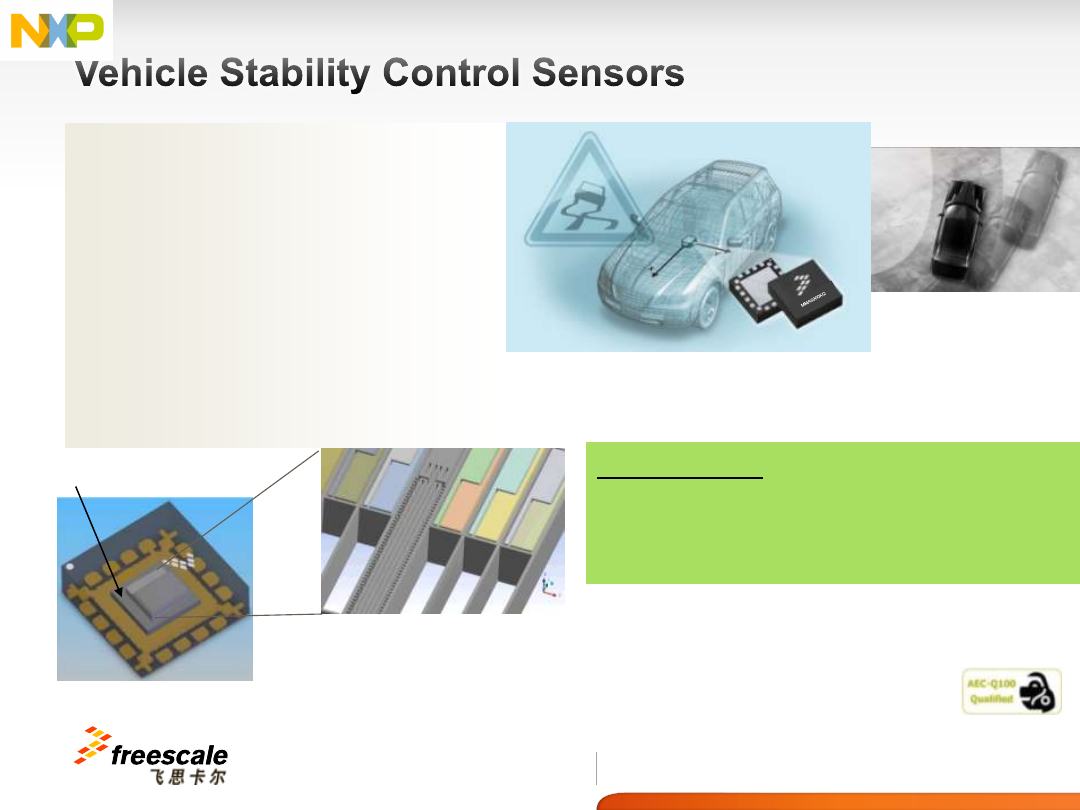

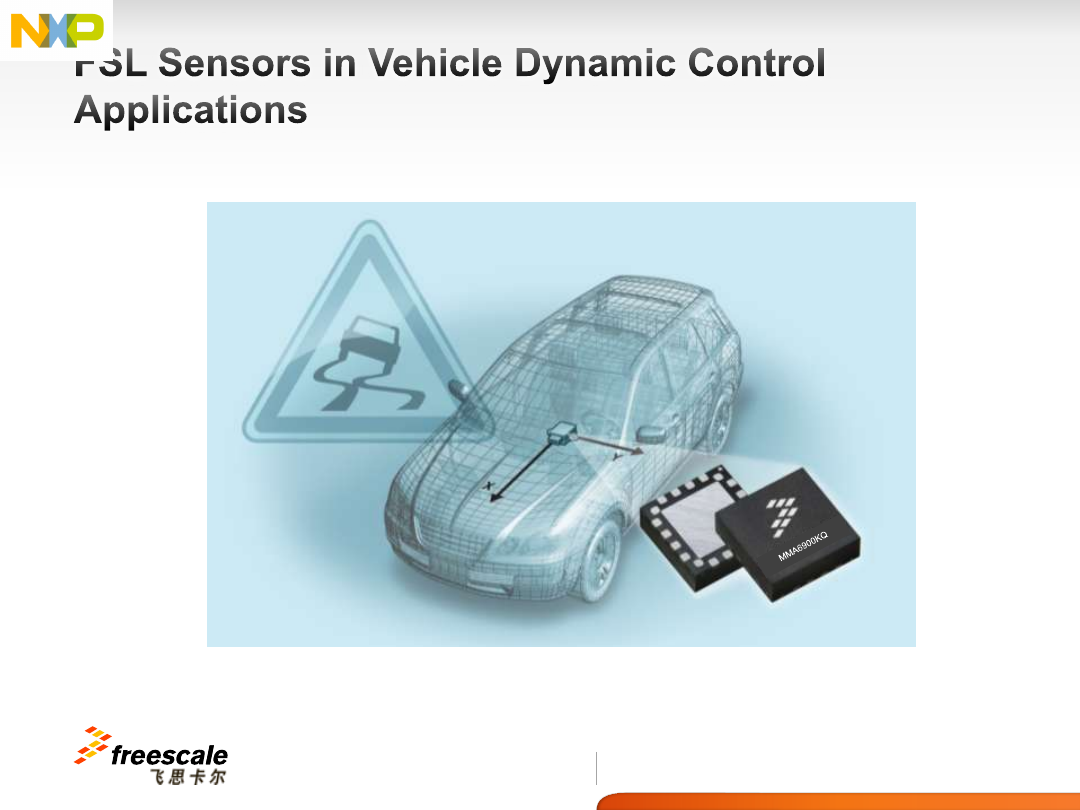

Dual XY axis Sensors with
fully digital signal processing:

−

Overdamped Inertial sensing
element

−

Digital output ( SPI 11-bits)

−

Low offset accuracy over
temperature

−

3.3V or 5V Power Supply

−

Bi-directional Self-test

−

Programmability (filters, ...)




Part Numbers:


MMA6900KQ ± 3.5g



MMA6910KQ ± 3.5g

(Higher Offset Accuracy)



MMA6901KQ  ±



5g



VSC Module

SOP: Now

Car with and without VSC

Control ASIC

High Aspect Ratio MEMS

Sensing Element

QFN Package

27

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

•

Dual XY-axis

Sensors with fully

digital

signal processing:

−

Overdamped inertial sensing element

−

Digital output (10-bits)

−

3.3 V or 5 V power supply

−

Bi-directional self-test

−

Arming pins

−

Programmability

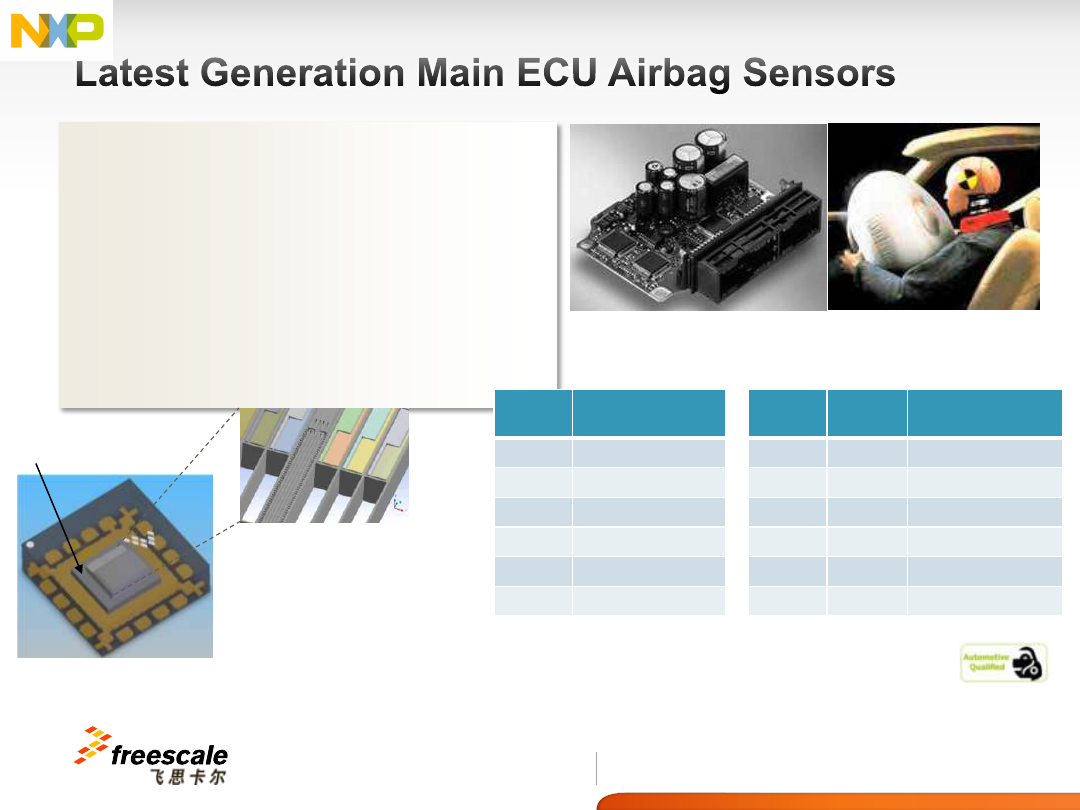

Front Airbags

Airbag Central Module

High Aspect Ratio MEMS

Sensing Element

QFN Package

Control ASIC

In production

X Axis

Range

X Axis

Part Number

25g

MMA6851KWR2

35g

MMA6852KWR2

50g

MMA6853KWR2

75g

MMA6854KWR2

120g

MMA6855KWR2

60g

MMA6856KWR2

X Axis

Range

Y Axis

Range

XY Axis

Part Number

60g

25g

MMA6811KWR2

50g

50g

MMA6813KWR2

120g

25g

MMA6821KWR2

120g

60g

MMA6823KWR2

60g

60g

MMA6826KWR2

120g

120g

MMA6827KWR2

28

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

MPXY8600 Series contains four devices:

−

Pressure sensing device (P-Cell)

−

Accelerometer device (g-Cell)

−

8-bit microcontroller (MCU)

−

RF transmitter device (RFX)

•

RF transmitter key features :

•

315/434 MHz

•

FSK/ASK modulation

•

Manchester/bi-phase encoding

•

“Smart” Sensors:

•

MCU + pressure + accel

•

Enhanced transfer functions

•

Custom solutions

•

Pressure sensor

•

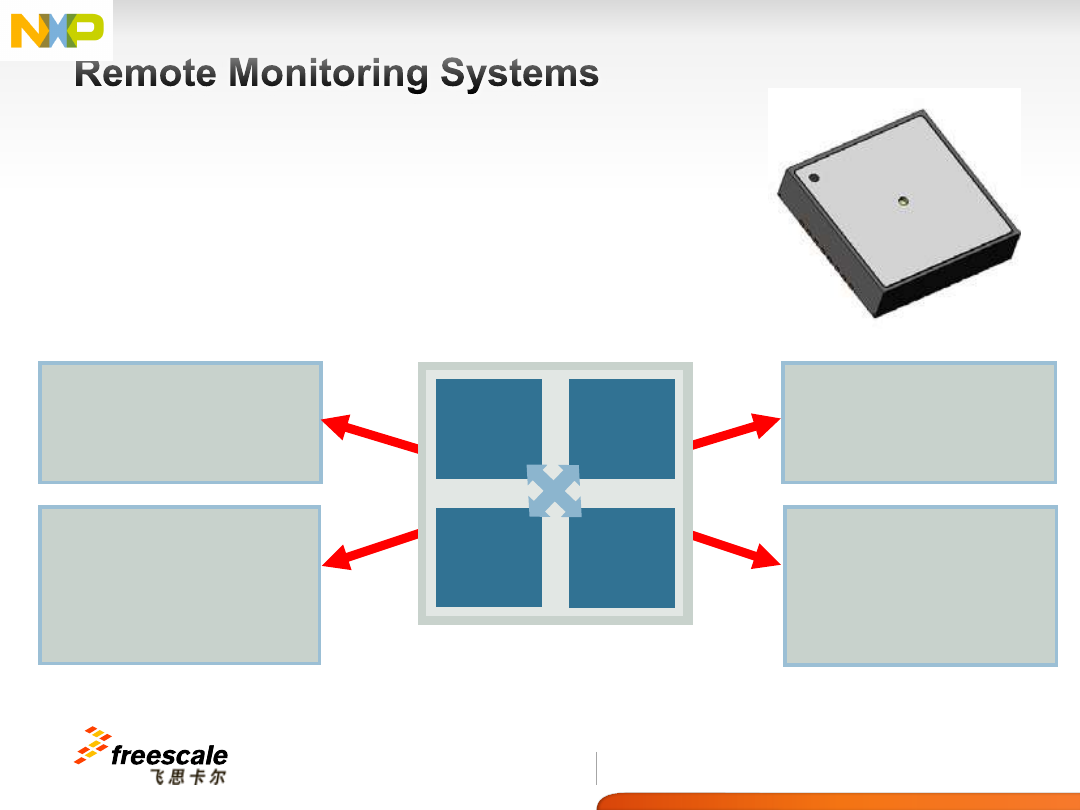

Remote Sensors:

•

MCU + pressure + accel +RF

•

Industry standard protocols

•

Low power consumption

RFX

MCU

g-Cell

P-Cell

•

Acceleration sensor

•

Accelerometer options:

•

dual-axis (XZ)

•

single-axis (Z)

29

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

•

Pressure sensor

−

CMOS capacitive p-cell with integrated signal
conditioning

•

Motion detection sensor

−

Integrated XZ accelerometer for motion detection

•

Microcontroller

−

8-bit S08 core

−

16KB flash (8KB firmware, 8KB customer)
512b RAM, 64 parameter registers

−

10 bit ADC with 6 channels

−

Temperature sensor and thermal restart

−

LF detector and decoder

−

2-channel 16-bit timer, pulse width module

−

Up to 8 MHz clock, 1 kHz LFO with wake-up

•

RF transmitter

−

Frac-N PLL based transmitter, 315/434 MHz

−

FSK/ASK modulation

−

Manchester or bi-phase encoding

−

-10 dBm  to +8 dBm output power

•

Package

−

9x9mm QFN with media protection

30

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

MPXM2051 key Features:

•

Pressure range 0~50kPa
Gauge

•

Temperature
Compensated Over 0°C to
+85°C

•

Linearity: +/- 0.3%

•

Full Scale Span: 40 +/-
1.5mV

•

Offset: 0+/- 1.0mV

•

Available in Easy-to-Use
Tape & Reel

•

Ratiometric to Supply
Voltage

•

Gauge Ported


Blood Pressure Monitor Module

MPXM2051 (Measurement)+MPXM2053(Protection)
MPXV5050

CO2 Module

MPXV2010 (Flow measurement)
MPL115A1 (Digital Barometer)



31

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

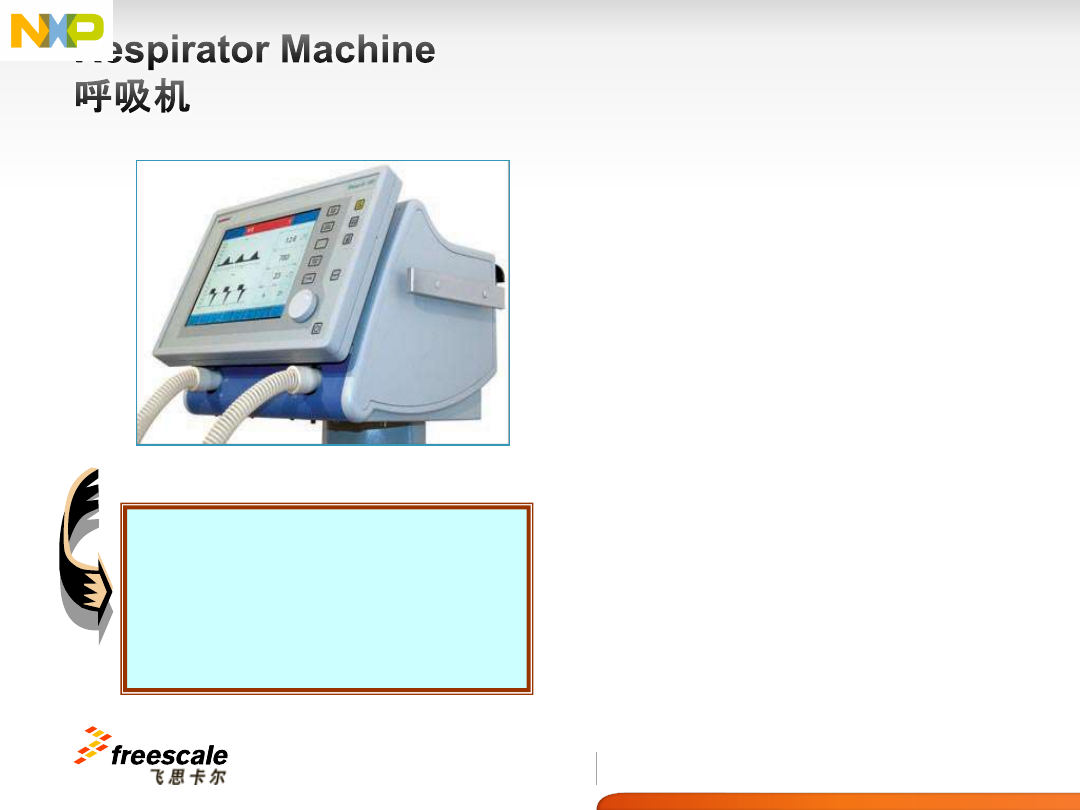

IPS for Respiratory Device

:

•

Wide product portfolio for
different pressure range
requirement to cover from
negative to positive pressure.

•

Low pressure range family (+/-
2kPa, 4kPa, 6kPa, 10kPa) offer
design flexibility.

•

Easy to implement (no amplifier
needed), ideally suited for
Microprocessor or
Microcontroller-Based Systems

•

Barometer to offset altitude
influence.


Air Flow Measurement

MPX2010
MPXV7002DP
MPXV5004DP

Barometric Measurement

MPXH6115A
MPL115A
MPL3115A

System to support patient breathing during
times of diminished lung capacity.

32

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

C

ontinuous

P

ositive

A

irway

P

ressure



(C.P.A.P.)

Air Pressure Management
System

MPXV5004GC6T1
MPXV7002DP


Barometric Measurement

MPL115A
MPL3115A

•

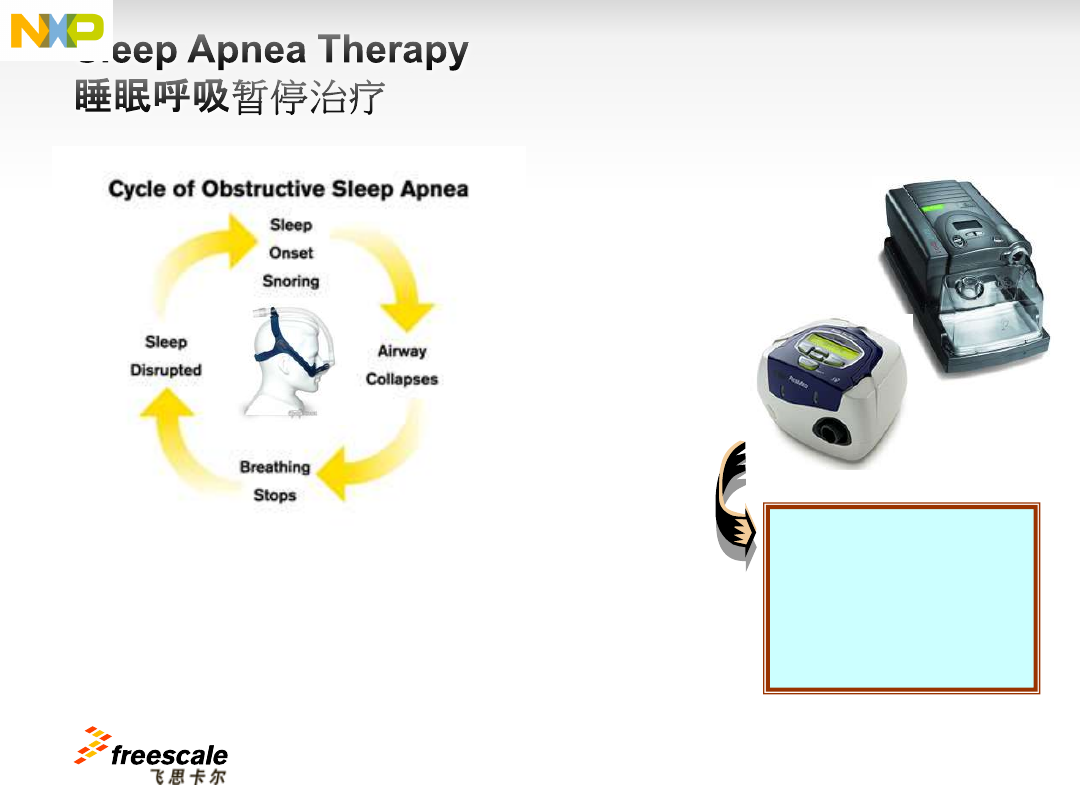

Positive Airway Pressure (PAP) is a method
of respiratory ventilation used primarily in the
treatment of sleep apnea.

•

Barometric measurement is also critical in
some application to avoid altitude deviation.



33

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

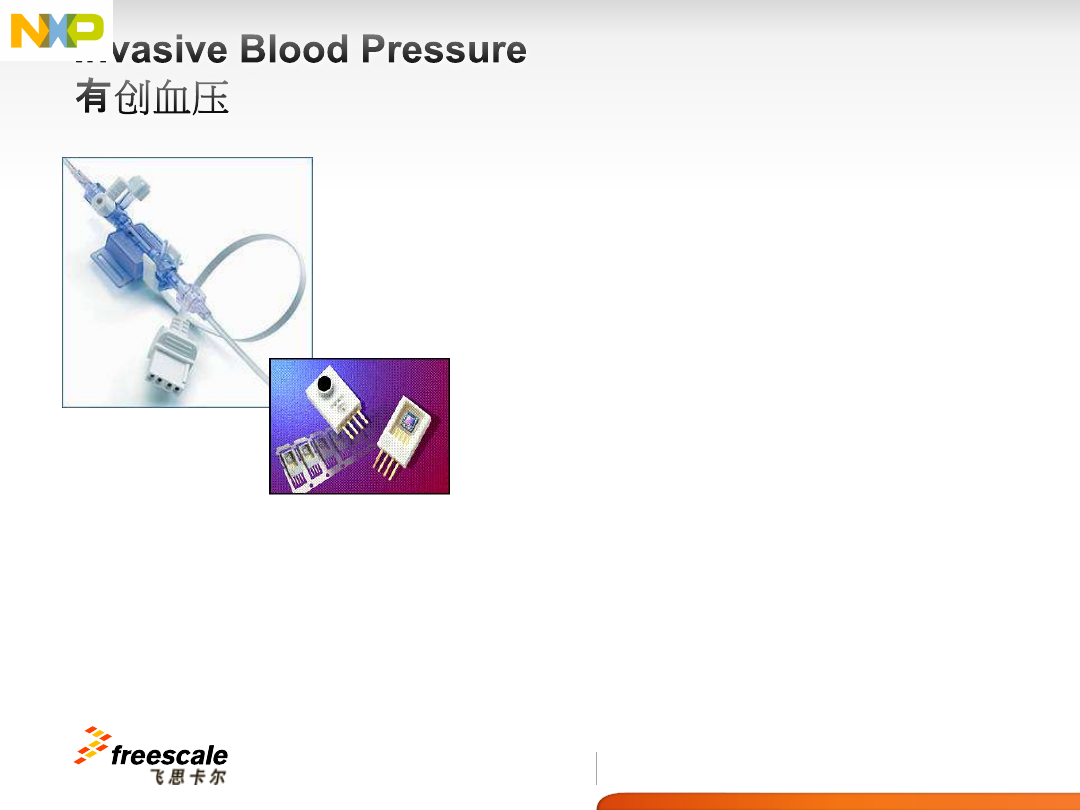

Disposable Pressure Sensors
MPX2300DT



•

Key features:

−

Pressure range is from 0 to
300mmHg

−

Low cost

−

High volume

−

Miniature package

−

Integrated temperature compensation
and calibration

−

Ratiometric to Supply Voltage

−

Polysulfone case material (Medical,
Class V Approved)



A standard invasive blood pressure monitoring kits is sterile, single-use kits that relay blood
pressure information from a pressure monitoring catheter to a patient monitoring system.

In-line measurement Application:
•

Pulse / Pressure measurement.

•

IV Drip counting

34

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

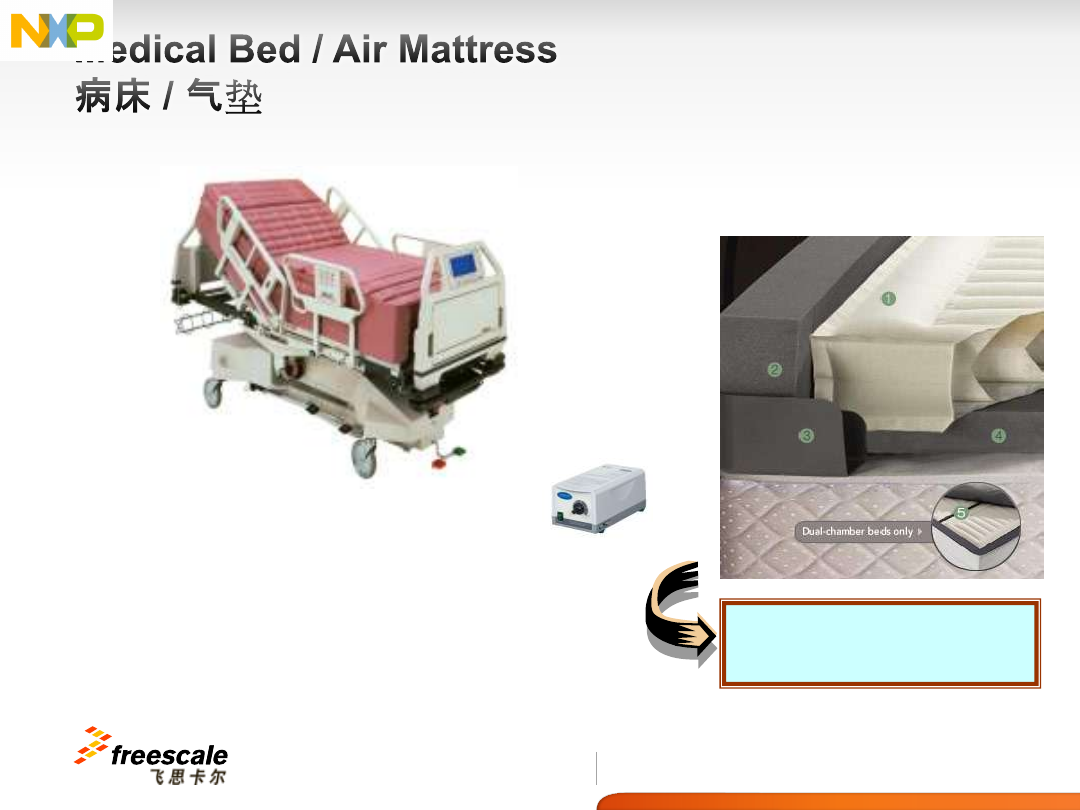

Pressure Control

MPX5010DP
MPXM2010GS

Application Needs:

•

Gage pressure measurement

•

Pressure range <10kpa

•

Potential for multiple sensors

•

Calibrated / Compensated.

•

MCU interface capability.




To avoid necrosis of the muscle and
pressure sores ulceration.

35

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

•

The system provides the optimal hemodynamic profile by applying
intermittent, sequential

pressure



to the patient‟s leg in a systematic

pattern, increasing the peak venous velocity (PVV) of venous blood
flow and reducing the risk of clot formation.



Air Pressure Management
System

MPX2010
MP3V5010G
MP3V5050G

C

ontinuous

E

nhanced

C

irculation

T

herapy

(C.E.C.T.)

36

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

•

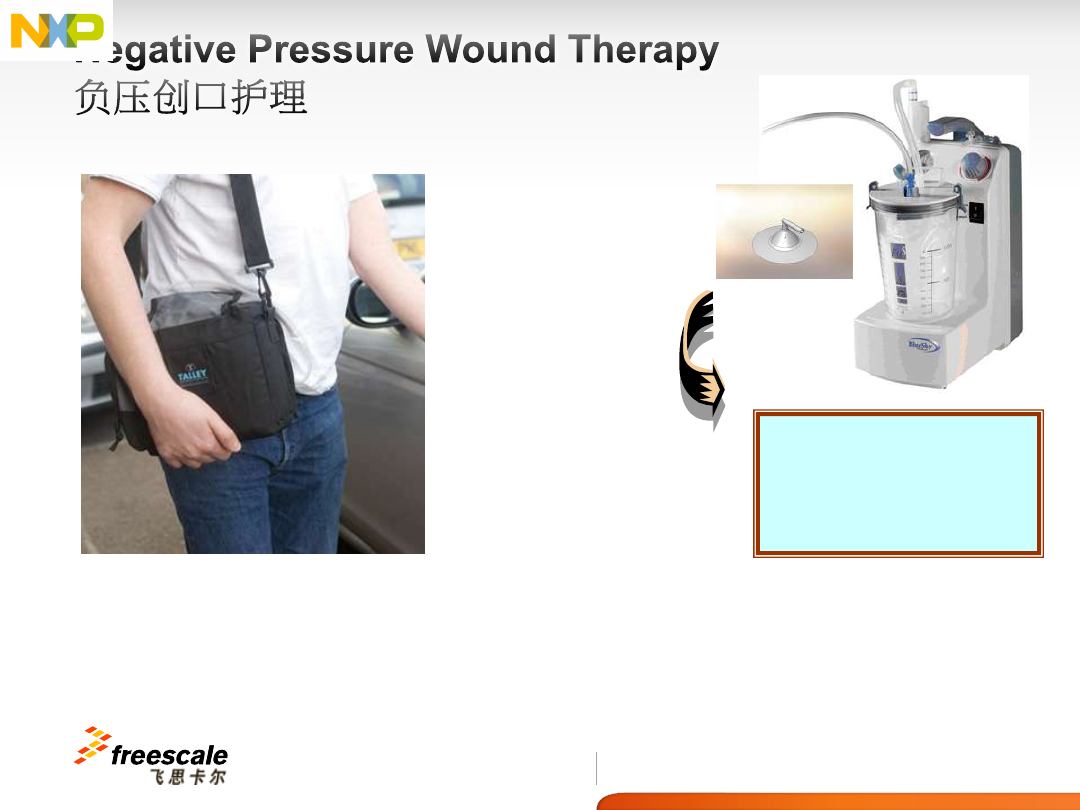

Negative Pressure Wound Management, or Closed Wound
Suction (CWS) is a noninvasive treatment by which controlled
localized

negative pressure

(suction) is delivered to a wide

variety of acute, subacute, and chronic wounds.



Air Pressure Management
System

MPL115A
MPL3115A
MPXM2053GS
MPXV5100GC6U

N

egative

P

ressure

W

ound

T

herapy

(N.P.W.T.)

37

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

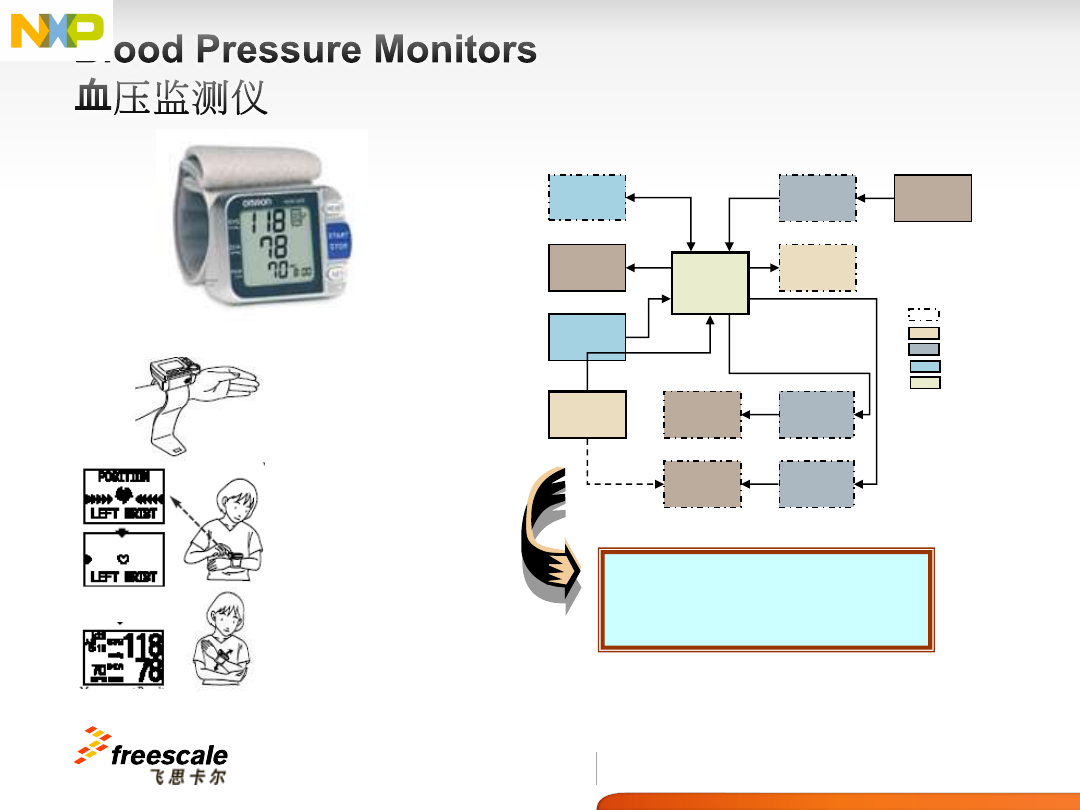

Position

 cuff on left

wrist with left thumb
facing upward

Press start button.

Position sensor
detects correct
placement of arm in
relation to the heart.

Once wrist is in the
correct position

 the

cuff will inflate and take
the measurements.



Reading is displayed



on the LCD screen

Optional Modules

Sensors

Analog

Peripherals

MCU

Bleed

Valve

Valve

Control

Motor

Display

Pressure

Sensor

Keypad

Tilt Sensor

(Acceleromete

r

)

Voltage

Regulatio

n

Power

Source

MCU

Motor

Control

Bluetooth

Radio

Pressure Monitoring

MPXV5050GP
MPXM2053GS


38

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

Gauge Pressure Sensor: MPX10/12, MPX2010, MPXV4006G, MPXV5004G, MPXV5010G

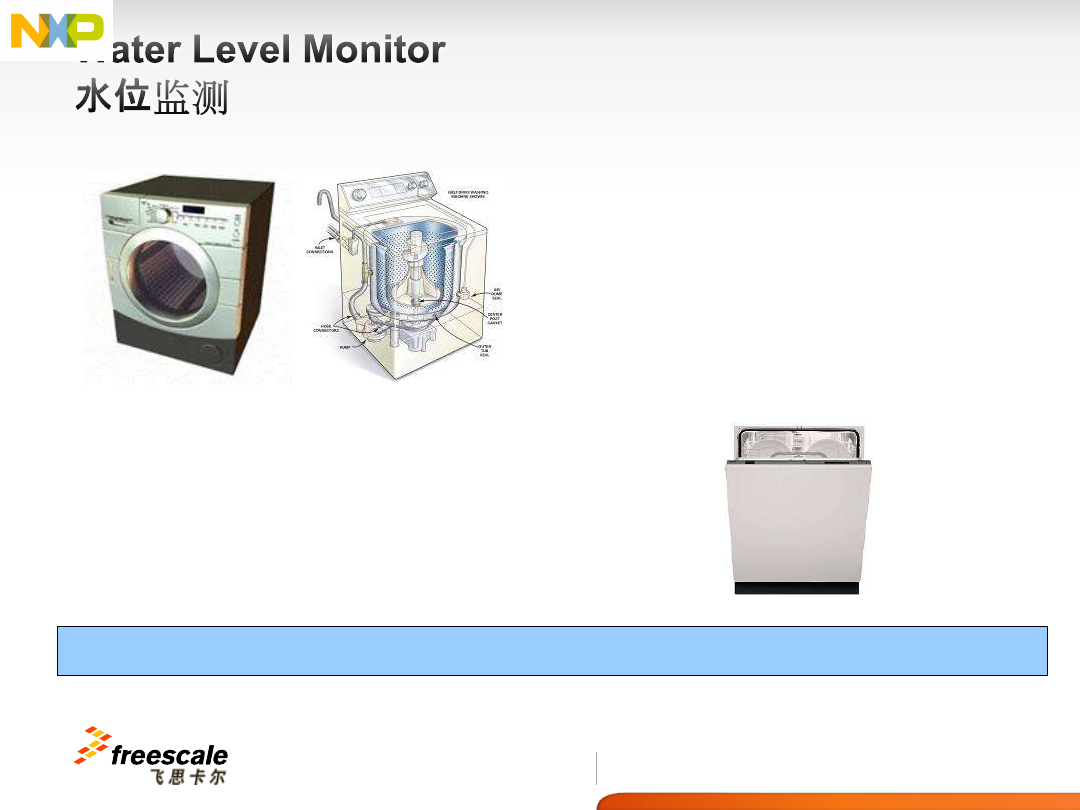

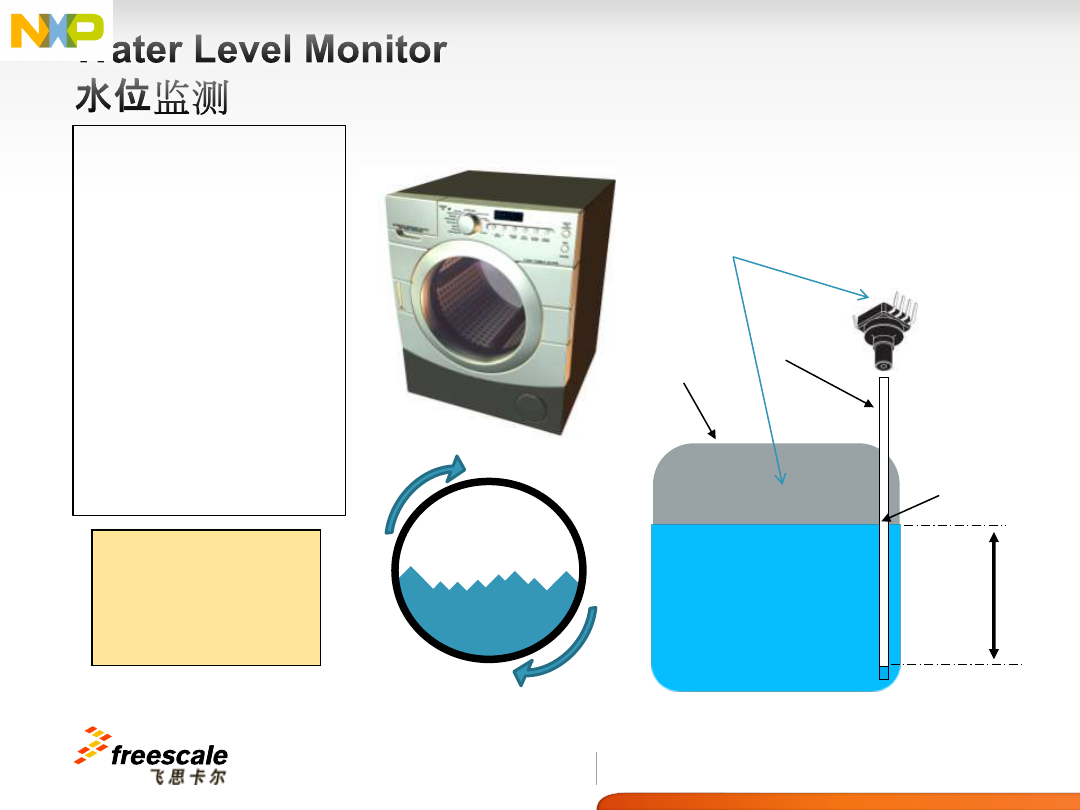

Washing Machine:

•

Tub Water Level Monitoring (up to
~100cm)

•

Smart Washer Functions

•

Blend Sensing

•

Water Conservation

Dishwasher:

•

Basin water level monitoring

•

Water Filter monitoring

•

Countdown to Cycle completion

•

Water Conservation

39

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

Calculation:



Pout = P1

– Atm



Where:

P1 = Plevel + Atm



Result:

Pout = Plevel





h = Pout / (r * g)



r

  = density

g

 = gravity constant

h

= liquid height

Water

Level

(Plevel)

Tubing

Tank

Pressure Sensor

MPVZ4006G

Air Column

(P1)

Atmospheric

pressure

(Atm)

40cmH2O ~ 4kPa

40

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

•

Most probably a
battery failure !!











•

Battery field failure rates are ranging from 1000 to
>10000 ppm for Batteries older 3+ years !



41

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

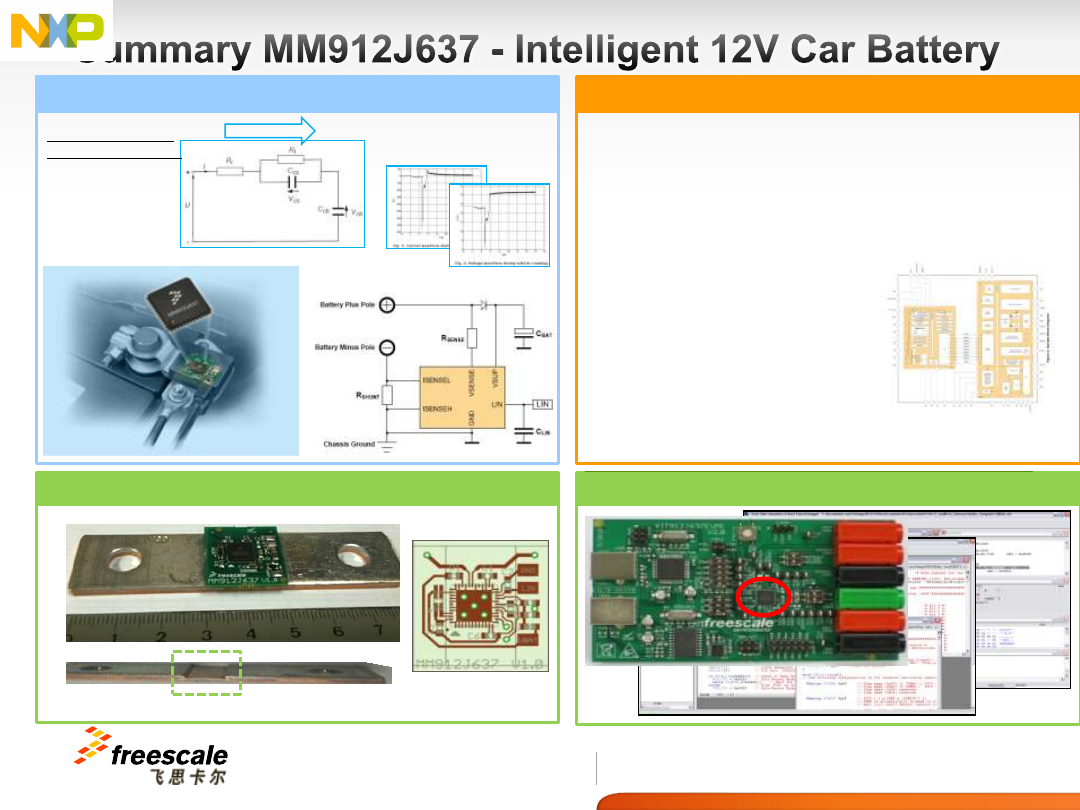

Primary Application: 12V Car Battery Monitoring

EVB Available

Shunt  Resistor

Product Demonstrator Available

Battery Model

Determination of key
battery characteristics:
State of Health (SoH)
State of Charge (SoC)
State of Function (SoF)

MM912J637

– Key Characteristics

MCU  S12 (16-bit)

•

Flash

128k

•

Data Flash 4k

•

RAM

6k

Mixed-Signal Chip

•

LIN Physical Layer  (ESD 15kV w/o cap- 25kV w/ cap)

•

Watchdog

•

Standby Current <100µA (1sec Isense)

•

Operating Voltage  3.5..28V

•

RAM Contents Guaranteed :2.5...3.5V

•

3x ADC (2nd Order Sigma Delta) 16bit

•

Current Measurement

•

Relative Accuracy  <0.5%

•

Absolute Accuracy <500nV

•

Voltage Measurement

•

Relative Accuracy  <1%

•

Absolute Accuracy  <5mV

•

Temperature Measurement

•

Relative Accuracy    <2K

•

Absolute Accuracy  <0.5K

Operating Temperature

   -40°C<Ta<125°C





Precision Measurement
of  Battery Current,
Voltage
& Temperature

requires

42

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.





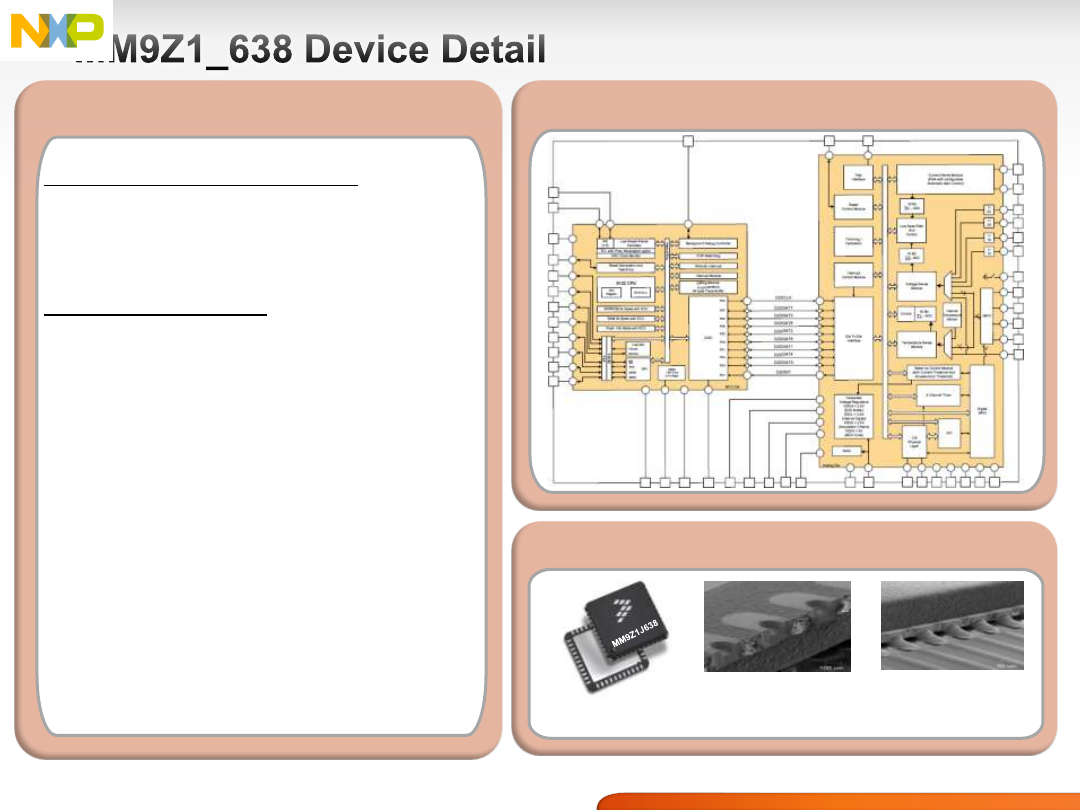

Key Characteristics

System-In-Package Wiring Diagram

Package: QFN with wet-able flanks

Enables more cost effective (optical) inspection of QFN package
soldering at customer assembly, avoiding expensive X-ray inspection.


MCU S12Z Core (32-bit  ALU, 50MHz)

Flash

96k/128k

EEPROM    4k
RAM

8k

CAN  controller


Analog Mixed-Signal Chip

LIN Physical Layer
Watchdog
Standby Current <100µA (1sec Isense)
Vreg capability of 150mA
Operating Voltage  3.5..28V
RAM Contents Guaranteed :2.5...3.5V
3x ADC (2nd Order Sigma Delta) 16bit



Current Measurement


Relative Accuracy  <0.5%



Voltage Measurement


Four attenuated Voltage inputs

(10V, 16V, 28V, 52V ranges)

          Up to five non-attenuated Voltage inputs
          Relative Accuracy  <0.15%



Temperature Measurement

          One internal and up to five  external Temp inputs



Relative Accuracy    <2K



Operating Temperature

   -40°C<Ta<125

o

C



43

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

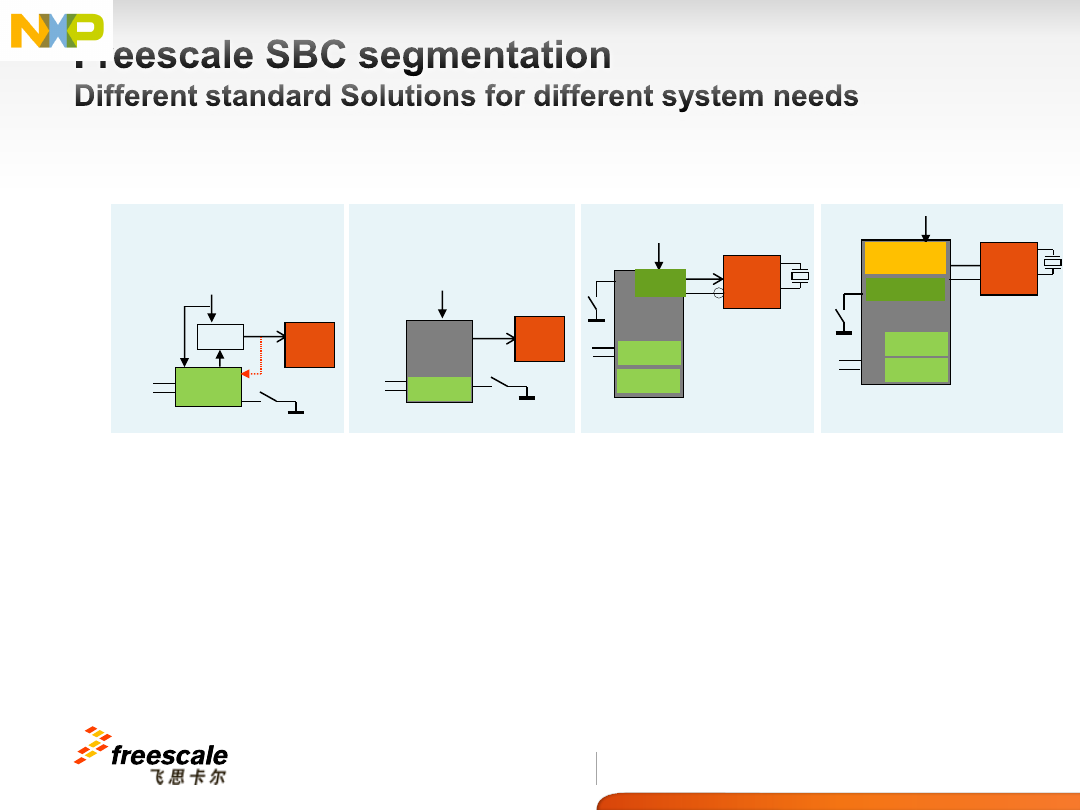

CAN P/L

Vreg

Vbat

EntrySBC

Vdd

8/16bit

MCU

BUS

entrySBCs

Simple Low Power Modes

Robustness

Design for Cost

Vdd

CAN P/L

Vreg

BUS

INH

MCU

Vbat

Physical Layer

High Robustness
EMC/ESD

Design for Cost

CAN Partial Networking

Selective Wake up

Values

Vdd

Vbat

RST

INT

SAFE

CAN P/L

Vreg

OSC

PowerSBC

DC/DC

LIN

PowerSBCs

Energy efficient (>85%)

High Current (up to 2.0A)

High Functional Safety

(fit for ASILD applications)

32bit

MCU

BUS

16/32bit

MCU

Vdd

Vbat

RST

INT

SAFE

CAN P/L

LDO

OSC

BUS

SBC

SBCs

Ultra Low Power Modes

Flexible Power Management

Medium Functional Safety

LIN

44

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

PowerSBC05/10/20

– MC33906/7/8

Voltage Supervisor

Vaux 1,8V / 3.3 / 5.0V

VI/O - 3.3 / 5.0V

Vcore 2.4MHz

0.9 to 5.0V configurable

LIN

Physical Layer

Boost Driver

Vpre

440kHz Buck

Battery sense

Configurable

I/Os (6)



Fail Safe

Inputs

SecuredSPI

INT

Analog Multiplexer

Energy

Management

State Machine

Fail Safe Output

Static&Dynamic

Vcan  - 5.0V

RST

Fail Safe

State

Machine

CAN

Physical Layer

Fail Safe Inputs

MCU

Challenger

Analog

& Digital

BIST

2.5 V

Ref.

Temp.

Flexible
Energy Management
to supply 32bit MCUs

Various Wake Up :

•

I/Os,

•

CAN, LIN

Going Green

Ultra Low Power
Modes - 25µA

Safety

Independant Fail Safe
State Machine

Robust InVehicle
Network
Communication

45

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

Features



PowerSBCs

DC/DC architecture
Low Power Modes
Advanced Functional
Safety (ISO26262)
CAN HS & LIN P/Ls

Target 32bit MCUs


SBCs

LDO architecture
Ultra Low Power Modes
Fail Safe features
CAN & LIN P/Ls

Target 16/32bits MCUs


entrySBCs

LDO architecture
Low Power Modes
Simple Safe modes
CAN OR LIN P/Ls

Target 8/16bits MCUs



Physical Layers

Stand alone P/Ls
High performance
EMC/ESD

MC33909

– CANopy LV

MC33905

First
Sample
Date (left edge)

Product
Qualification
(right edge)

2011

2012

2013

2014

2Q

3Q

4Q

1Q

2Q

3Q

4Q

1Q

2Q

3Q

4Q

1Q

2Q

3Q

4Q

1Q

MC33904

MC33903

MC33662

MC33906

– PowerSBC05

MC33907

– PowerSBC10

MC33908

– PowerSBC20

MC33912

MC33911

MC33910

MC33663

– Dual LIN

Pin Compatible Families

Production

Proposal

Planning

Execution

46

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

Part Number

33903

33903P

33903S

33903D

33904

33905S

33905D

Pin to Pin

Compatibility

33904

33905S
33905D

33903S
33903D

33903P
33903D

33903P
33903S

33903

33905S
33905D

33903
33904

33905D

33903
33904

33905S

Product Status

PPAP

PPAP

PPAP

PPAP

PPAP

PPAP

PPAP

V

MCU

 (Vdd)

5.0V/3.3V



100mA +/-2%



5.0V/3.3V



150mA +/-2%



5.0V/3.3V



150mA +/-2%



5.0V/3.3V



150mA +/-2%



5.0V/3.3V



150mA +/-2%



5.0V/3.3V



150mA +/-2%



5.0V/3.3V



150mA +/-2%



V

MCU

 Pw Sharing

-



+300mA

+300mA

+300mA

+300mA

+300mA

+300mA

Vaux (ext ballast)

-

-

-

-

5.0/3.3V

5.0/3.3V

5.0/3.3V

Vcan

5V/100mA

5V/100mA

5V/100mA

5V/100mA

5V/100mA

5V/100mA

5V/100mA

CAN HS P/L

1

1

1

1

1

1

1

LIN2.1 / J2602 P/L

-

-

1

2

-

1

2

I/Os

1

3

3

3

4

4

4

LowQ Voff/Von

15/25 µA

15/25 µA

15/25 µA

15/25 µA

15/25 µA

15/25 µA

15/25 µA

Battery sense

-

Yes

Yes

Yes

Yes

Yes

Yes

AMUX

-

Yes

Yes

Yes

Yes

Yes

Yes

Fail Safe

-

Yes

Yes

Yes

Yes

Yes

Yes

Watch Dog

Yes / Adv

Yes / Adv

Yes / Adv

Yes / Adv

Yes / Adv

Yes / Adv

Yes / Adv

SPI

16b / Safe

16b / Safe

16b / Safe

16b / Safe

16b / Safe

16b / Safe

16b / Safe

Package

SOIC32eP

SOIC32eP

SOIC32eP

SOIC32eP

SOIC32eP

SOIC32eP

SOIC54eP

Attach strategy

MCU Supply

SO8

S12XS / XE

MPC5604B

LE

S12XE

MPC5604B /

P

MPC5634M

S12XE

MPC5604B /

P

MPC5634M

S12XE

MPC5604B /

P

MPC5634M

S12XE

MPC5604B /

P

MPC5634M

S12XE

MPC5604B /

P

MPC5634M

S12XE

MPC5604B /

P

MPC5634M

47

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

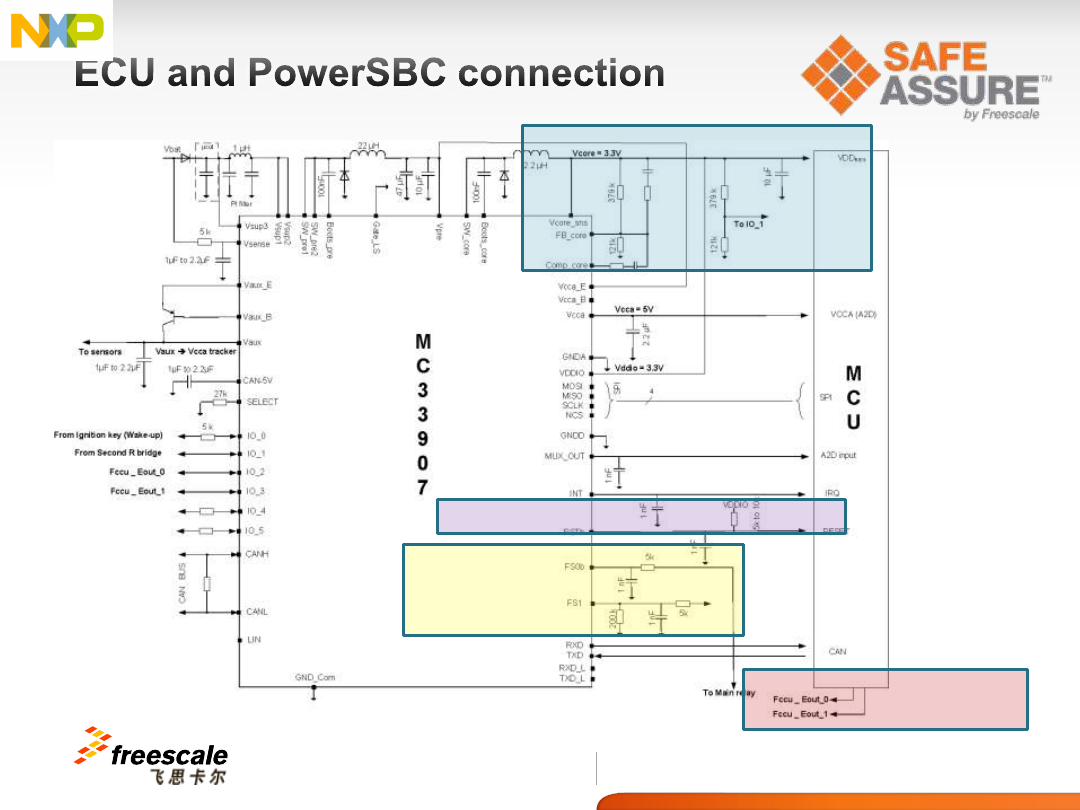

Vcore

Fail safe
outputs

FCCU monitoring

Reset

48

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.



Part Number

MC33909

CANopy

MC33906

PowerSBC05

MC33907

PowerSBC10

MC33908

PowerSBC20

Product Status

1st Silicon available

1st Silicon Dec 11

1st Silicon Dec 11

1st Silicon Dec 11

Pre-regulator  5%

1.0A (B-B_440kHz)

1.0A (B-B_440kHz)

1.5A (B-B_440kHz)

2A (B-B_440kHz)

MCU core supply VCore / 2%

0.5A (Linear)

0.5A (Linear)

0.8A (B_2.4MHz)

1.5A (B_2.4MHz)

MCU I/O / ATD supply VCCA /1%

No

No

100 mA (int) +/-1%

Or 300mA (ext.) +/-3%

100 mA (int) +/-1%

Or 300mA (ext.) +/-3%

Auxiliary ECU supply Vaux / 3%

200mA (Tracker)

Up to 300 mA

Tracker / Auxiliary

Up to 300 mA

Tracker / Auxiliary

Up to 300 mA

Tracker / Auxiliary

Can_5V Supply -- VCAN

200mA

100mA

100mA

100mA

CAN Interfaces

2

1

1

1

LIN Interfaces

4

1

1

1

IOs

16

6 (incl. F/S inputs)

6 (incl. F/S inputs)

6 (incl. F/S inputs)

Watchdog

Timeout, window,

random configurable

Challenger

Challenger

Challenger

LowQ Voff/Von

50µA

25µA

25µA

25µA

AMUX & Battery Sense

Yes

Yes

Yes

Yes

Fail Safe

Output (Static/Dynamic)

Independant I&O

Independant I&O

Independant I&O

Package

LQFP64eP

LQFP48eP

LQFP48eP

LQFP48eP

Target Market

BCM, HVAC

BCM HE, Transmission,

HVAC, Dashboards

EPS, Radar,

Battery Mgt, Gateway

Radar, Vision/ADAS,

Engine Management,

FSL MCU Companion (90nm)

MPC560xB

MPC560xB, MPC563xM

MPC560xP,MPC560xS

MPC564xL, MPC564xA,

MPC5668G, MPC564xS

MPC567xK, MPC567xF,

MPC577xR

Target MCU companion (55nm)

precise assessment following Silicon

availability

Calypso, Bolero

K2, Calypso

Mc Kinley, Panther

MatterHorn, Racerunner

49

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

49

50

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

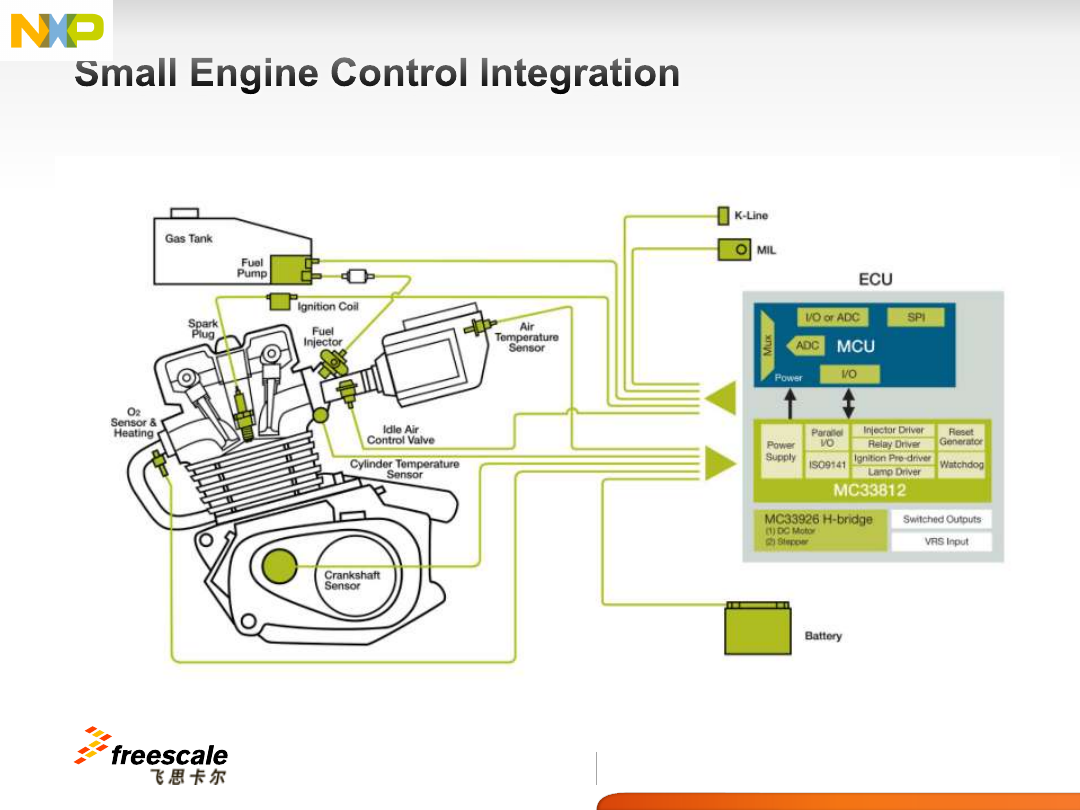

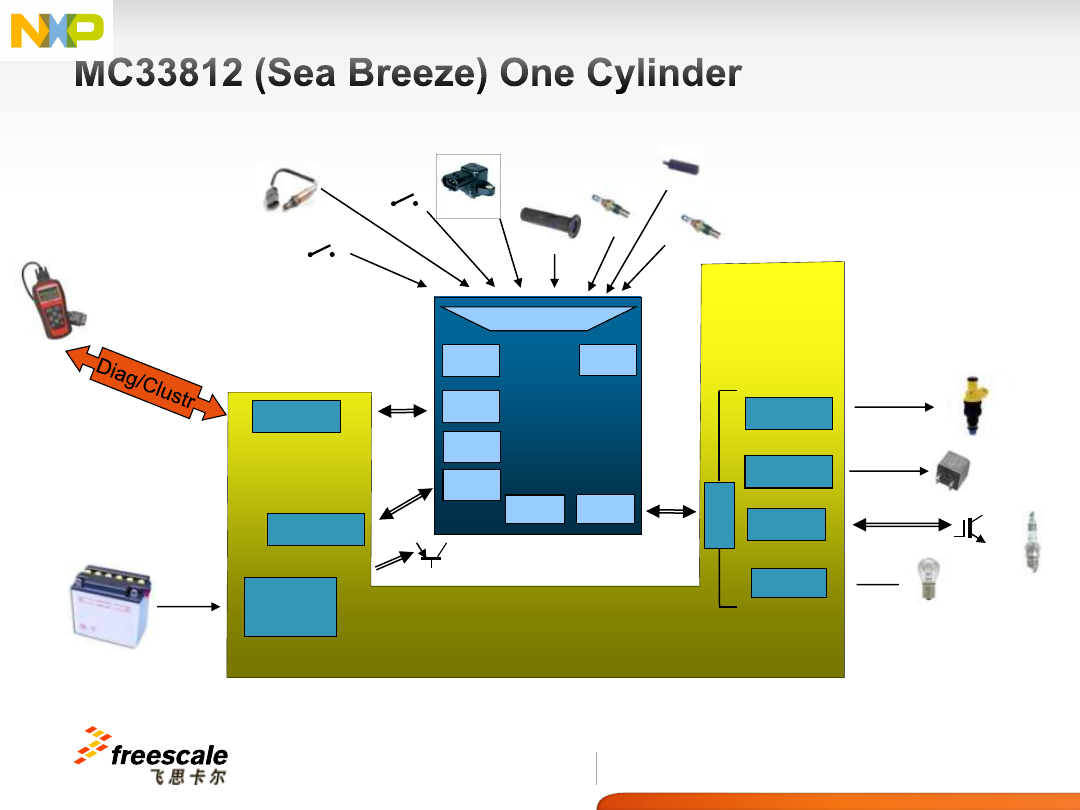

Engine Temp

Fuel
Injector

Accelerator
 Position

Inlet Air
Temp

Manifold
pressure

MIL

Lamp

ADC

+5 V
Regulator

Ignition

Lamp

Reset

Power

ISO9141

SCI

CAN

I/O

Clutch

Sidestand

O2 sensor

Watchdog

Tilt

IGBT or

Darlington coil

driver

Injector

SPI

P

a

rall
e

l


Relay

Relay

2A

.5A

INTR.

Timers

MCU

S12P

2A

Available today !

+5V

MC33812 (Sea Breeze)



Smart MOS 8MV

51

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

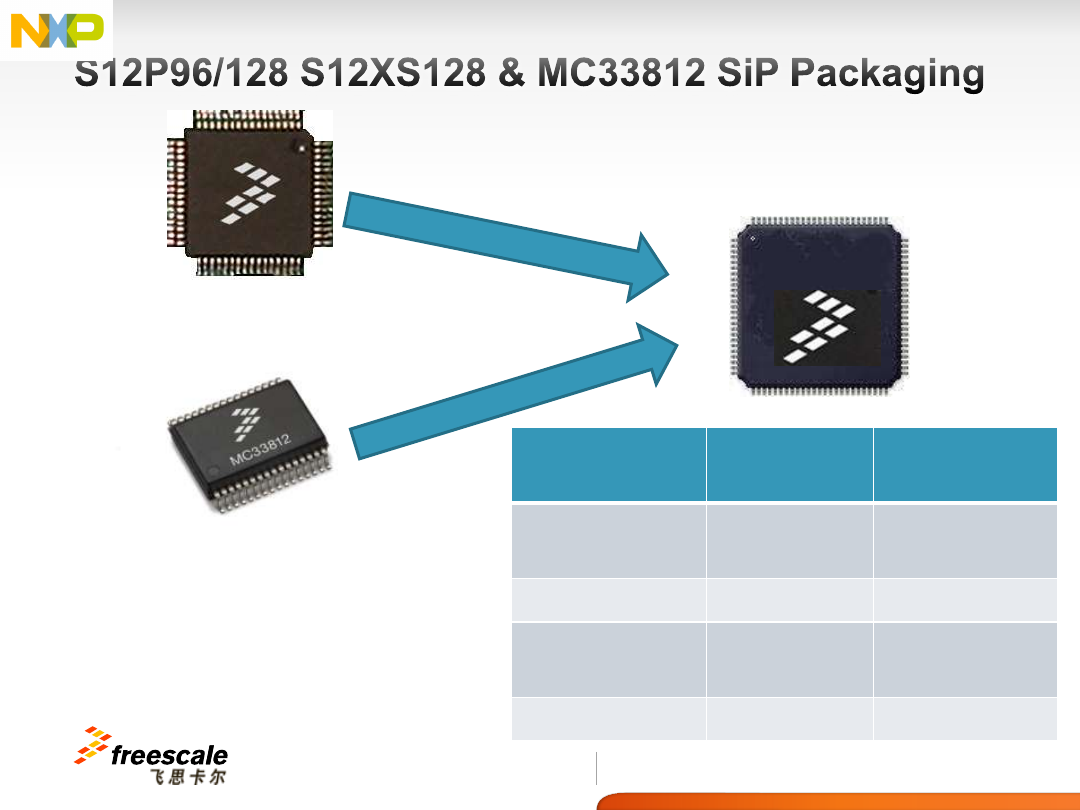

12 X 12 mm

64 Lead LQFP

16 X 16 mm

100 Lead LQFP

S9S12P96/128

10.3 X 11 mm

32 Lead SOICW-EP

S12P/MC33812
              SiP

Two Chip

One Chip

Board Area

271.2 mm

2

256.0 mm

2

Leads

96

100

Security

No

Yes

Cost

More

Less

Samples Available  Now !

52

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

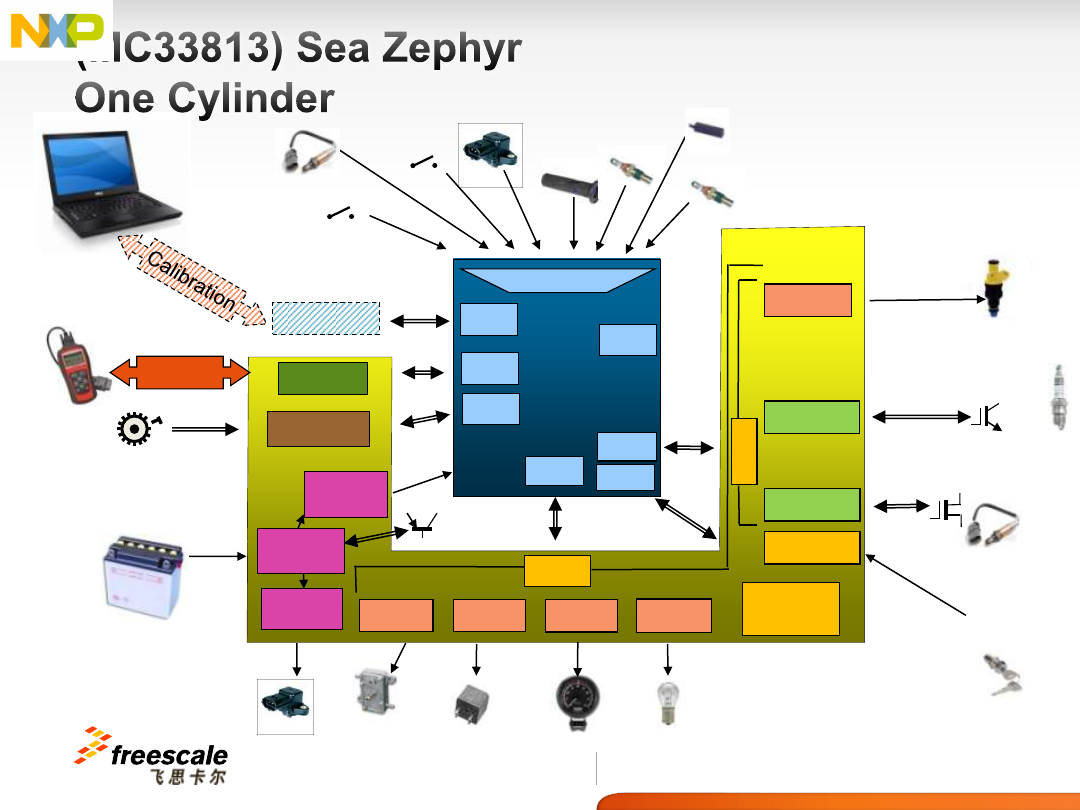

Fuel
Injectors

Inlet Air
Temp

Manifold
pressure

ADC

 Pre-

Regulator

SMOS





Pre-Driver

Driver

Reset

Power

MCU



Driver

ISO9141

CAN

SCI

CAN

 SPI

I/O

Clutch

Sidestand

O2 sensor

Watchdog

IGBT coil

drivers

Driver

SPI

P

a

rall
e

l

Pre-Driver


Relay

Driver

2A

1.3A

1A

Crankshaft sensor

VRS input

INTR.

1A

50 mA

Sensor

Regulator

100 mA


Sensors

Timers

VCC

Regulator

MIL

Lamp

Tilt

Engine

Temp

Accelerator

 Position

O2 sensor

heater

Diag/Cluster

Battery


 Fuel
 Pump

Ignition

 Keyswitch

Logic

Tachometer

Driver

200 mA

53

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

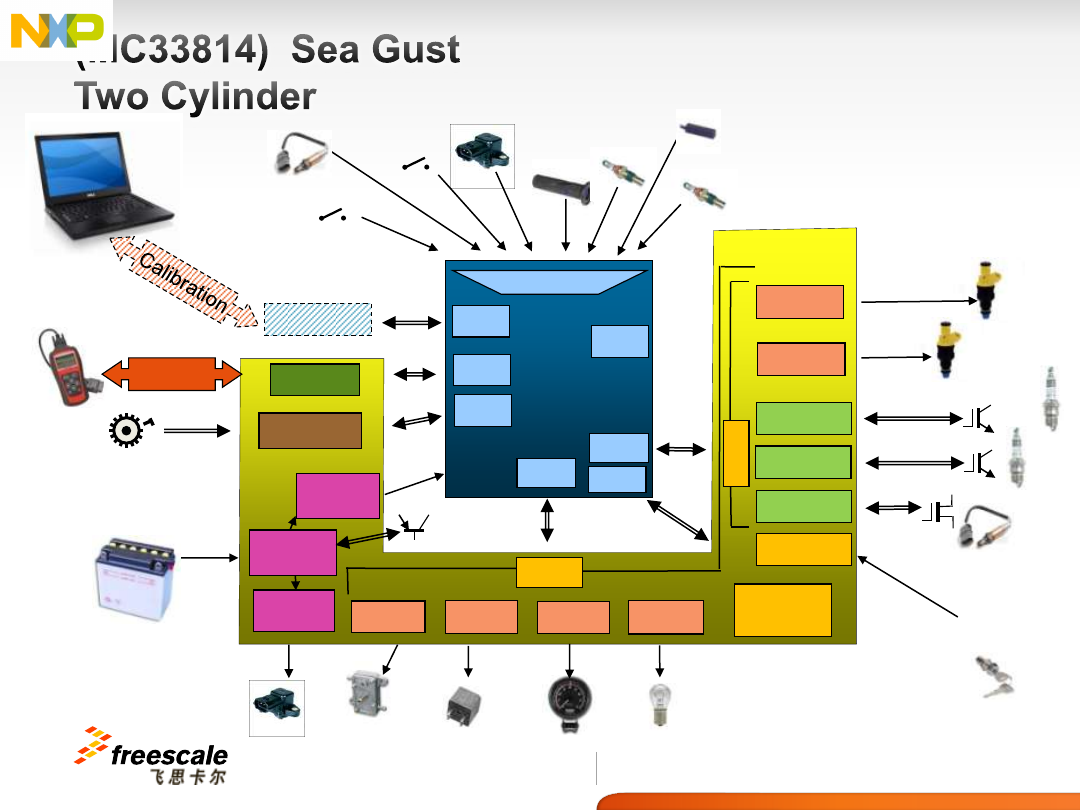

Fuel
Injectors

Inlet Air
Temp

Manifold
pressure

ADC

 Pre-

Regulator

SMOS





Driver

Pre-Driver

Driver

Reset

Power

MCU



Driver

ISO9141

CAN

SCI

CAN

 SPI

I/O

Clutch

Sidestand

O2 sensor

Watchdog

IGBT coil

drivers

Driver

Pre-Driver

SPI

P

a

rall
e

l

Pre-Driver


Relay

Driver

2A

1.3A

1.3A

1A

Crankshaft sensor

VRS input

INTR.

1A

50 mA

Sensor

Regulator

100 mA


Sensors

Timers

VCC

Regulator

MIL

Lamp

Tilt

Engine

Temp

Accelerator

 Position

O2 sensor

heater

Diag/Cluster

Battery


 Fuel
 Pump

Ignition

 Keyswitch

Logic

Tachometer

Driver

200 mA

54

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

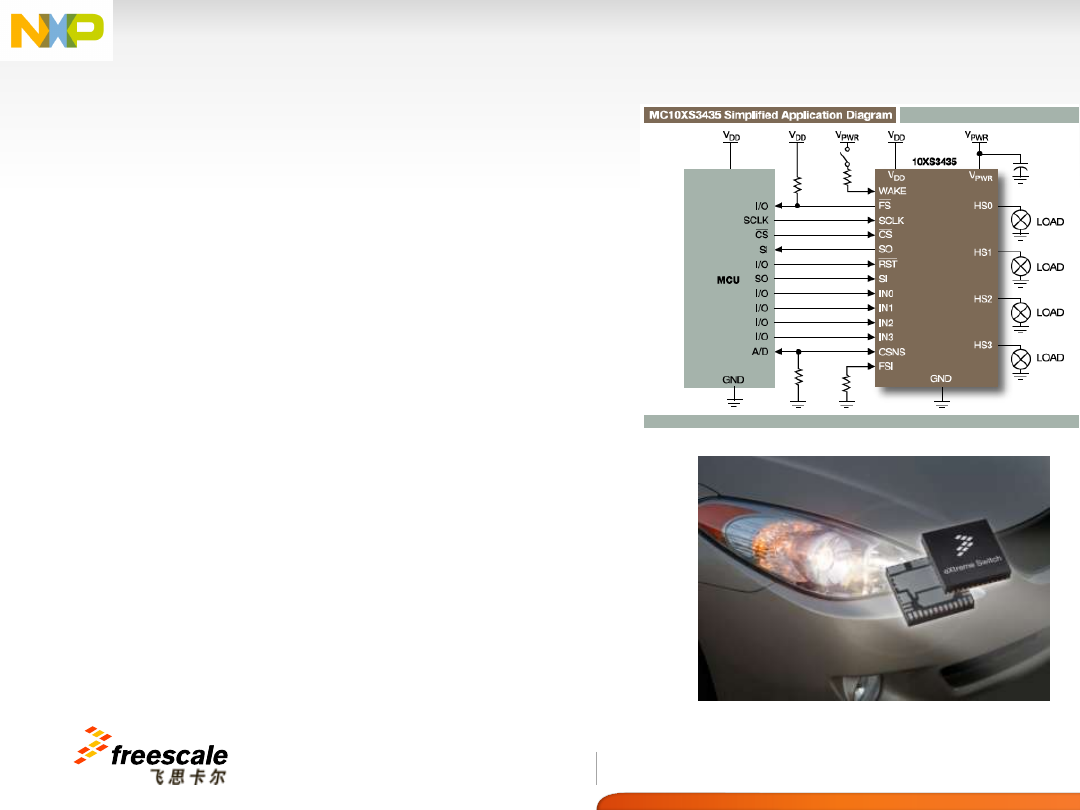

Freescale eXtremeSwitch:

much more than a Switch



•

Example: MC10XS3435 GEN3 FEATURE List

−

Four protected 10

mΩ and 35 mΩ high side

switches

−

Operating voltage range of 6.0V to 20V -
extended mode from 4.0V to 28V

−

Ultra low standby current < 5.0

μA

−

8 MHz 16-bit 3.3V and 5V SPI control and
status reporting with daisy chain capability

−

PWM module using external clock or internal
oscillator with programmable outputs delay
management (MCU off load)

−

Protection Features: smart over-current
shutdown, severe short-circuit, over-
temperature protections with programmable # of
auto-retry and fail-safe mode in case of MCU
damage

−

Load type detection (bulb / LED) during OFF
and ON states

– Load failure diagnostic for bulb

and LED

−

Short-to-battery detection

−

Analog current feedback with selectable ratio

−

PCB Temperature sensing



55

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

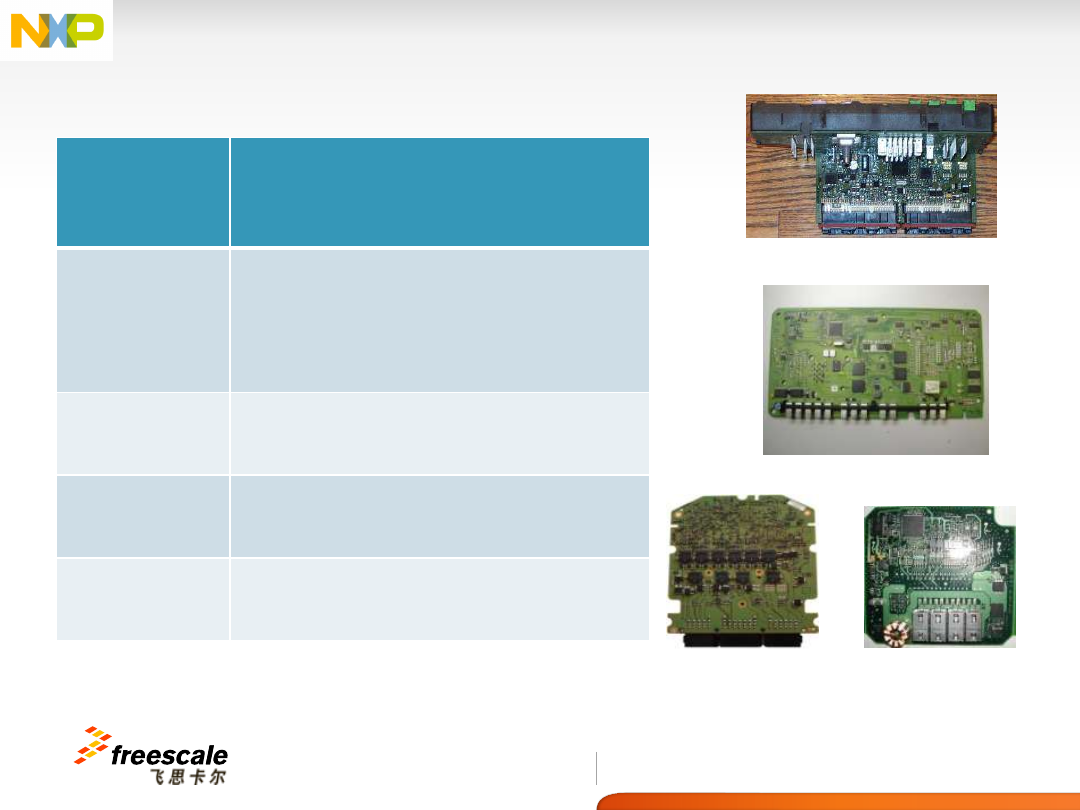

eXamples

24V app SPDxx

Fuel Pump (Viper)

Fuse Box (Gen2)

Body / lighting (Gen3)

Application  Loads

Lighting

Halogen & incandescent lamps,
LEDs, Xenon HID, …

DC motor

Fuel pump, wiper, fan,

…

Solenoid

Xenon shutter, relay coil…

Resistor

0² heater,

seat heater, …

56

TM

Freescale, the Freescale logo, AltiVec, C-5, CodeTEST, CodeWarrior, ColdFire, ColdFire+, C-Ware, the Energy Efficient Solutions logo, Kinetis, mobileGT, PEG, PowerQUICC,
Processor Expert, QorIQ, Qorivva, StarCore, Symphony and VortiQa are trademarks of Freescale Semiconductor, Inc., Reg. U.S. Pat. & Tm. Off. Airfast, BeeKit, BeeStack, CoreNet,
Flexis, Layerscape, MagniV, MXC, Platform in a Package, QorIQ Qonverge, QUICC Engine, Ready Play, SafeAssure, the SafeAssure logo, SMARTMOS, Tower, TurboLink, Vybrid and
Xtrinsic are trademarks of Freescale Semiconductor, Inc. All other product or service names are the property of their respective owners. © 2013 Freescale Semiconductor, Inc.

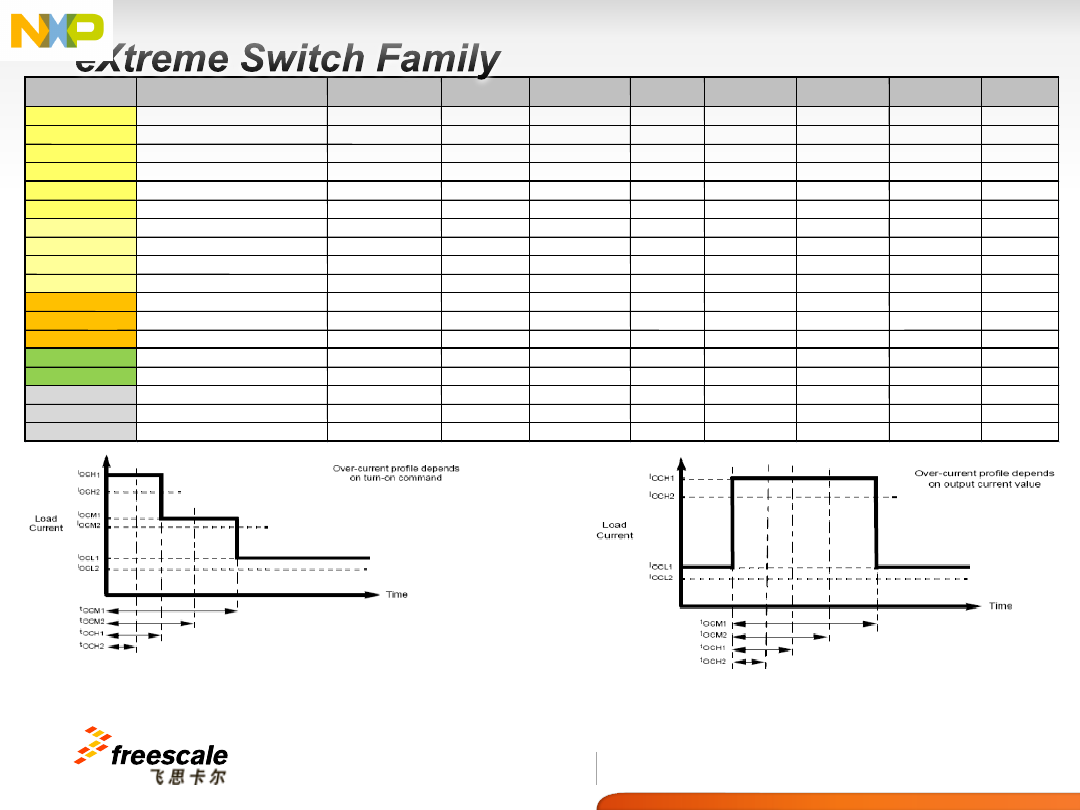

Part Number

Number of Outputs and
On-Resistance

Over Current  Protection
Window Type See Below

Nickname

Package

System

Voltage

Datasheet

Status

Sample

Date

Qualification

Date

Evaluation

Board

MC10XS3412D

Dual 10m

Ω, Dual 12mΩ

Static



SPQ1012

24-pin PQFN

12V

final

in production

qualified

yes

MC10XS3435D

Dual 10m

Ω, Dual 35mΩ

SPQ1035

24-pin PQFN

12V

final

in production

qualified

yes

MC15XS3400D

Quad 15m

Ω

SPQ15

24-pin PQFN

12V

final

in production

qualified

yes

MC35XS3400D

Quad 35m

Ω

SPQ35

24-pin PQFN

12V

final

in production

qualified

yes

MC10XS3535

Triple 10m

Ω, Dual 35mΩ

SPP1035

24-pin PQFN

12V

final

in production

qualified

yes

MC35XS3500

Penta 35m

Ω

SPP35

24-pin PQFN

12V

final

in production

qualified

yes

MC10XS3425

Dual 10m

Ω, Dual 25mΩ

SPQL1025

32-pin SOICEP



12V

preliminary

Sept-11

Dec-12

Mar-12

MC09XS3400

Quad 9m

Ω

SPQL09

24-pin PQFN

12V

preliminary

Aug-11

yes

MC07XS3200

Dual 7m

Ω

SPDL07

32-pin SOICEP



12V

preliminary

Sept-11



Dec -12

Mar-12

MC06XS3517

Triple 6m

Ω, Dual 17mΩ

SPPL0617

24-pin PQFN

12V

preliminary

Aug-11

yes

MC06XS4200

Dual 6m

Ω for trucks

SPD6_24

24-pin PQFN

24V



preliminary

now

Sep-12

yes

MC10XS4200

Dual 10m

Ω for trucks

SPD10_24

24-pin PQFN

24V



preliminary

now

yes

MC20XS4200

Dual 20m

Ω for trucks

SPD20_24

24-pin PQFN

24V



preliminary

now

yes

MC33981B

Single 4m

Ω, 60KHz

Motor control

Viper

16-pin PQFN

12V

final

in production

qualified

yes

MC33982C

Single 2m

Ω

Dynamic



SPSS+

16-pin PQFN

12V

final

in production

qualified

yes

MC33984C

Dual 4m

Ω

SPD4+

16-pin PQFN

12V

final

in production

qualified




MC33988C

Dual 8m

Ω

SPD8+

16-pin PQFN

12V

final

in production

qualified

qualified

qualified

qualified

qualified

yes

Over Current Protection
Window  Type -Static

 multi-stage

over current protection

Over Current Protection Window Type-
Dynamic

 over current protection window

Static



Static



Static



Static



Static



Static



Static



Static



Static



Static/Dynamic



Static/Dynamic



Static/Dynamic



Dynamic



Dynamic



yes

TM
