ETALDOC 258/8

Page 1 of 4

February 2006







PRODUCT DATA SHEET




LINE MATCHING TRANSFORMER

P2602






Features





Applications









∗

 Industry Standard



∗

  V.32bis and V.22bis modems

∗

 Lead-free (Pb-free)



∗

 Line Matching

∗

 RoHS compliant



∗

 Passive hybrids

∗

  12.6mm (0.5") seated height



∗

 Instrumentation

∗

 Vacuum encapsulated



∗

 Fax / modems

∗

  IEC 60950 and UL 60950 Certified



∗

 Voice

∗

  UL Recognized Component





∗

 Centre-tap winding















DESCRIPTION







P2602 is a variant of industry standard P1200 with
one centre-tapped winding.

P2602 meets international safety standards, being
vacuum encapsulated and 100% tested to
withstand 6.5kV DC. The part is completely
lead-free, compliant with RoHS Directive
2002/95/EC, and suitable for lead-free and
conventional processing.

P2602 is ideal for voice telecommunications
applications and for data communications to
V.32 bis (14,400 bits/second) data rates. With care,
P2602 may be used for V.34 applications to 28,800
bits/second.



P2602 is specifically designed to be easily
matched to both 600

ohm and complex

impedance telephone lines, using a minimum of
external components.

P2602 is certified to IEC 60950 and UL 60950.
P2602 is a UL Recognized Component and is
supported by an IEC CB Test Certificate.



















P2602






ETALDOC 258/8

Page 2 of 4

February 2006





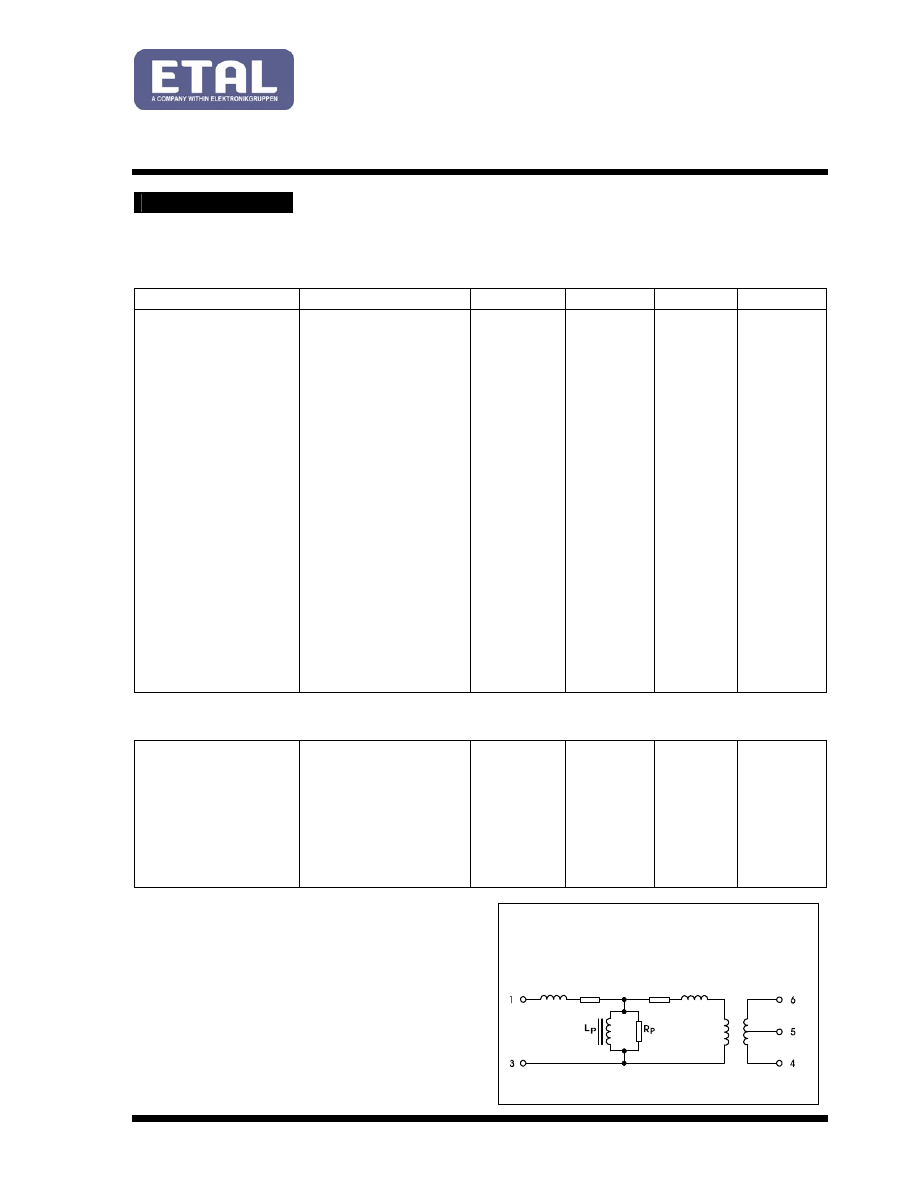

SPECIFICATIONS







Electrical







At T = 25ºC and as circuit fig. 2 unless otherwise stated.



Parameter Conditions

Min

Typ

Max

Units

Insertion Loss

f = 2kHz, R

L

 = 560

Ω



- -

1.5

dB

Frequency response

LF-3dB cutoff
HF-3dB cutoff
200Hz - 4kHz

-

10

-

-
-
-

50

-

±0.2

Hz

kHz

dB

Return Loss

200Hz - 4kHz

18

-

-

dB

Third Harmonic
Distortion

(1)



450Hz   0dBm


-

-72



-60



dBm



Balance

DC – 5kHz
Method TG25



80



-



-



dB

Saturation

Excitation 50Hz
250V rms.
Output voltage
across line




-
-




-
-




10
65




V rms

V peak

Voltage
isolation

(2)



50Hz
DC

3.88

5.5

-
-

-
-

kVrms

kV

Operating range:
Functional
Storage

Ambient temperature



-25
-40



-
-



+85

+125



ºC
ºC













Lumped equivalent circuit parameters as Fig. 1



















DC resistance, R

DC



(3)(5)

 Sum

of

windings

120

-

148

Ω



Leakage inductance

Δ

L   14.5

-

18

mH

Shunt inductance Lp

(4)



10mV 200Hz
10mV1kHz

2.8

-

8
2

-
-

H
H

Shunt loss Rp

(4)

 10mV

200Hz

10mV 1kHz

5
7

-
-

-
-

k

Ω



k

Ω







Notes





1. Third harmonic typically exceeds other

harmonics by 20dB.

2.  Components are 100% tested at 6.5kV DC.

3.  Caution:  do not pass DC through windings.

Telephone line current, etc. must be diverted

using choke or semiconductor line hold

circuit.

4.  At signal levels greater than 100mV, Lp will

increase and Rp will decrease slightly but the

effect is usually favourable to the return loss

characteristic.



5. Resistance imbalance between the two







Equivalent Circuit

Fig. 1

IDEAL

1:1

½ L

Δ

½ L

Δ

½ R

DC

½ R

DC



P2602






ETALDOC 258/8

Page 3 of 4

February 2006



halves of the tapped winding will not be

greater than 5

Ω

.





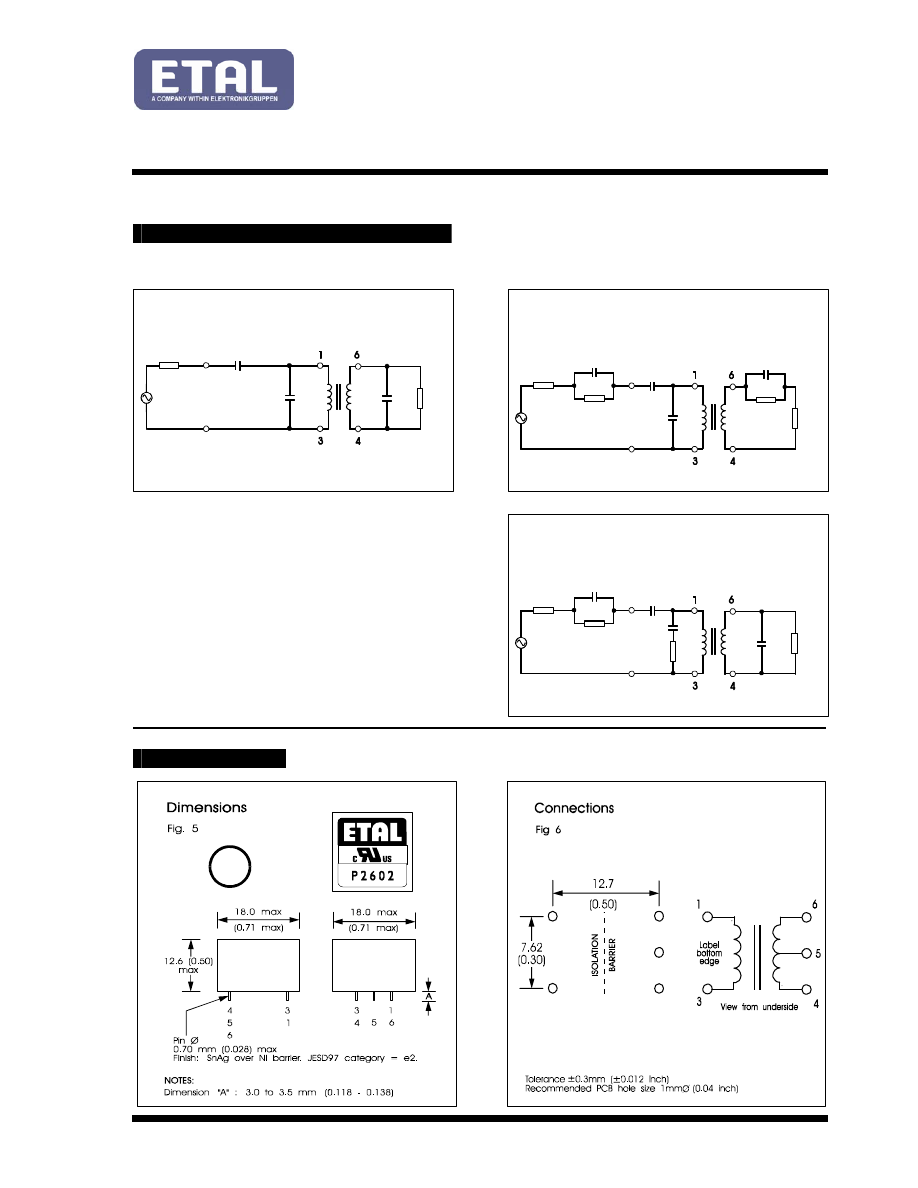

MATCHING RECOMMENDATIONS


































CONSTRUCTION
































Recommended Circuit

Fig. 2

560

LINE

600

*  If return loss > 16dB, 300Hz - 4kHz is acceptable, bloc king

  capacitor may be relaxed to 4.7 F

33nF

27nF

5%

+_

2%

+_

μ

*

+ 50%

20%

_

μ

6.8 F

+ 50%

20%

_

5%

+_

600    MATCH

Ω

Figure 3 gives flat RX and TX responses against the

CTR21 complex reference impedance (typically
around  ±0.5dB 300Hz - 3.4kHz).  Return loss is

typically better than 20dB.   The circuit values in
parentheses give optimum flatness at a small

sacrifice in return loss.

For circuits with existing board drillings, figure 4
gives good return loss (>20dB) and RX flatness

against the CTR21 complex reference impedance,
but TX flatness is degraded by the use of this
topology.

EUROPEAN CTR21 COMPLEX MATCH

Recommended Circuit

Fig. 3

150

(220)

LINE

270

750

750

(680)

56nF

(150nF)

100nF

150nF

μ

2.2 F

Fig. 4

820

LINE

270

750

330

27nF

68nF

150nF

μ

2.2 F

e

2



P2602






ETALDOC 258/8

Page 4 of 4

February 2006



Dimensions shown are in millimetres (inches).
Geometric centres of outline and pin grid coincide within a tolerance circle of 0.6mm





P2602






ETALDOC 258/8

Page 5 of 4

February 2006





SAFETY



CERTIFICATION







Constructed in accordance with IEC 60950-1:2001,
EN 60950-1:2001 and UL 60950-1 First Edition,
supplementary insulation, 250Vrms maximum
working voltage, flammability class V-0.
Distances through solid insulation 0.4mm
minimum.





Certified under the IEC CB scheme (Certificate
DK-9431) to IEC 60950-1:2001, sub-clauses 1.5,
1.5.1, 1.5.2, 1.7, 1.7.1, 2, 2.9, 2.9.1, 2.9.2, 2.9.3,
2.10, 2.10.1, 2.10.2, 2.10.3, 2.10.3.1, 2.10.3.3,
2.10.4, 2.10.5, 2.10.5.1, 2.10.5.4, 4, 4.7, 4.7.1,
4.7.3, 4.7.3.1, 4.7.3.4, 5, 5.2, 5.2.1, and 5.2.2 for a
maximum working voltage of 250Vrms, nominal
mains supply voltage not exceeding 300Vrms and
a maximum operating temperature of 85ºC in
Pollution Degree 2 environments, supplementary
insulation, including national differences for
Denmark, Finland, Germany, Norway, Sweden,
Switzerland, USA, Canada and UK.
Recognized under the Component Recognition
Program of Underwriters Laboratories Inc. to US and
Canadian requirements CAN/CSA C22.2
No. 60950-1-03/UL60950-1, First Edition, based on
IEC 60950-1, First Edition, maximum working voltage
250Vrms, Pollution Degree 2, reinforced insulation.

UL File number E203175.

Additionally, ETAL certifies all transformers as providing
voltage isolation of 3.88kVrms, 5.5kV DC minimum.
All shipments are supported by a certificate of
conformity to current applicable safety standards.







ABSOLUTE MAXIMUM RATINGS



COPYRIGHT



(Ratings of components independent of circuit).




Short term isolation voltage (1s)


DC polarizing current

Storage temperature


Lead temperature, 10s


4.6kVrms,
6.5kV DC

100

μ

A


-40ºC to
+125ºC

260ºC
