THERMAL

MANAGEMENT

PRODUCTS CATALOG

www.ctscorp.com

CTS

®



2







TABLE OF CONTENTS



PAGE




HI-TEMP FAN HEAT SINKS

3






ADHESIVE PEEL AND STICK HEAT SINKS

6



FORGED HEAT SINKS WITH PLATE FINS

7







FORGED HEAT SINKS WITH PIN FINS

9







CLIP AND TAPE STYLES

10







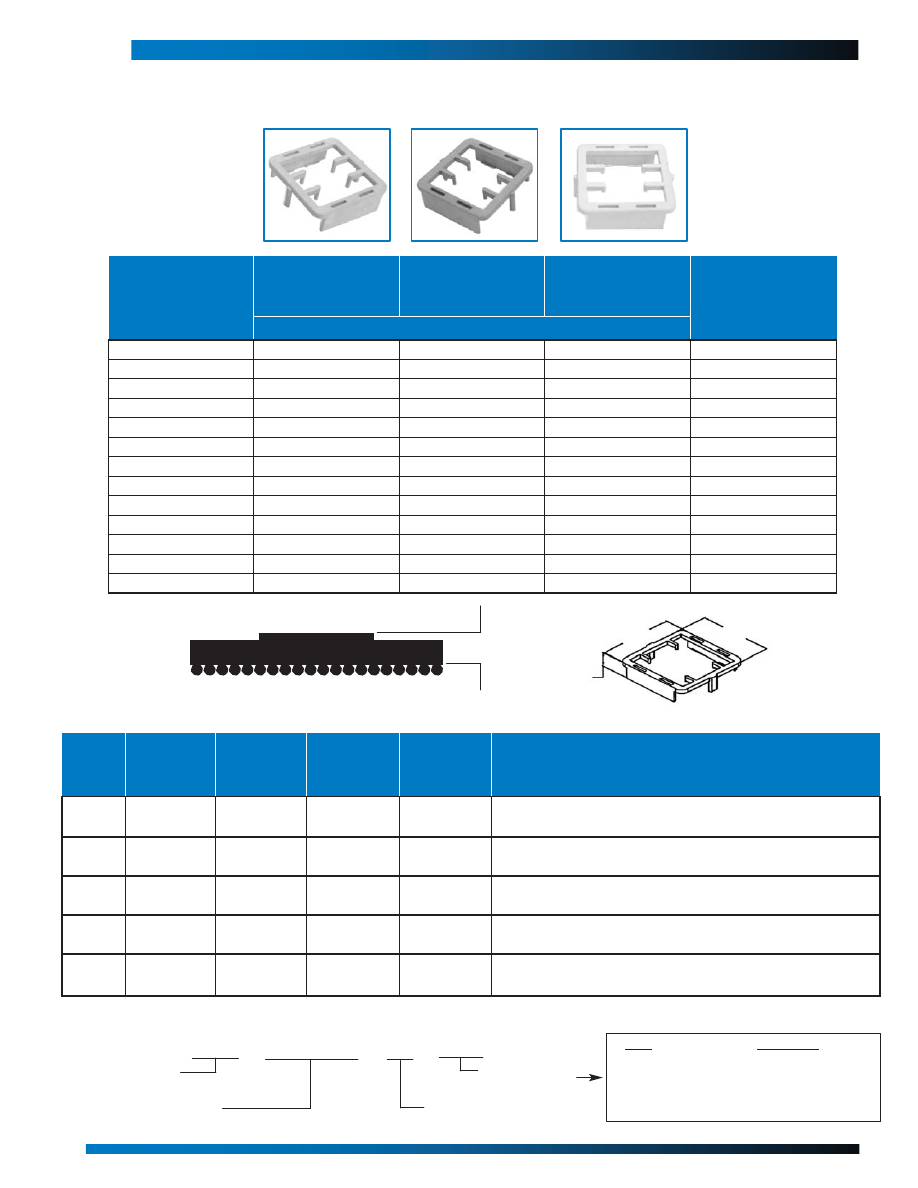

ZIF STANDARD CIRCUIT BOARD RETAINERS

11







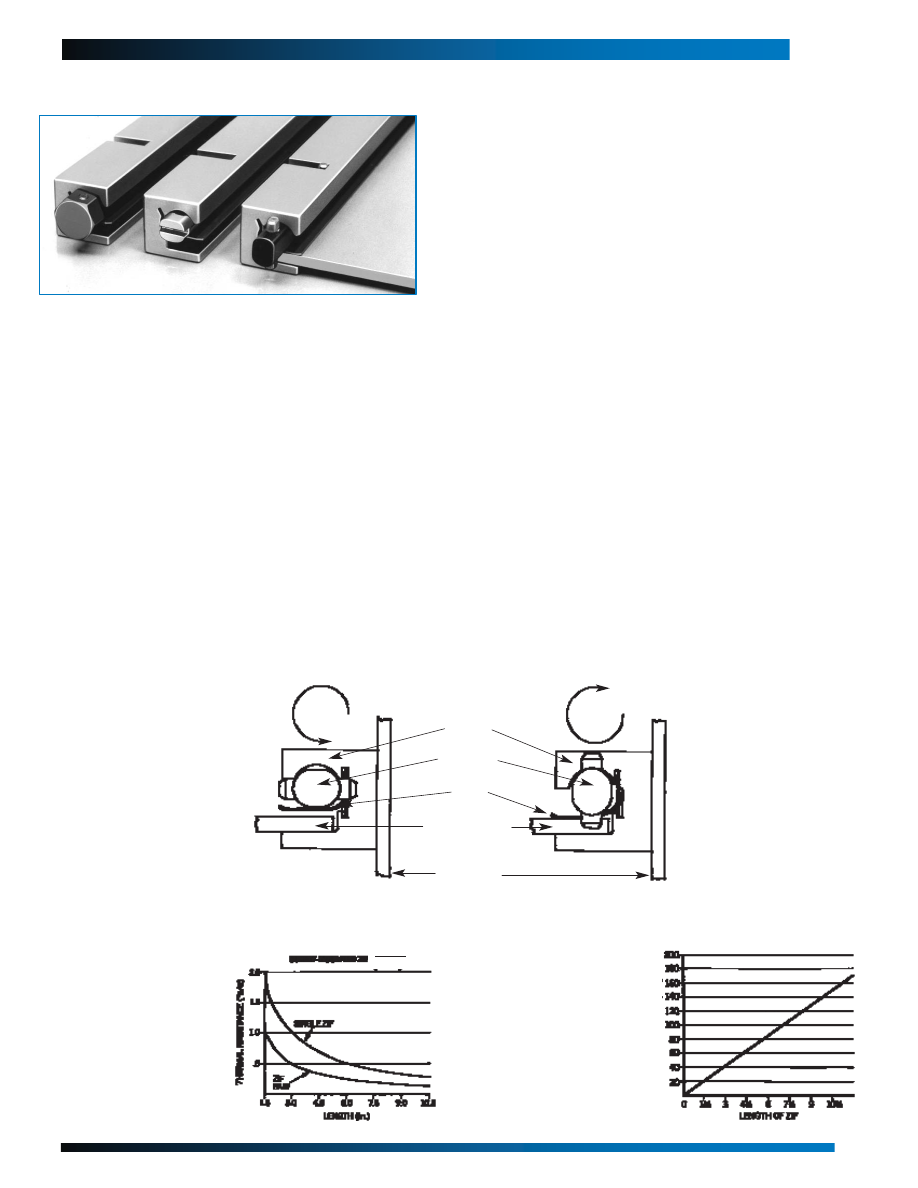

ZIF III CIRCUIT BOARD RETAINERS

13







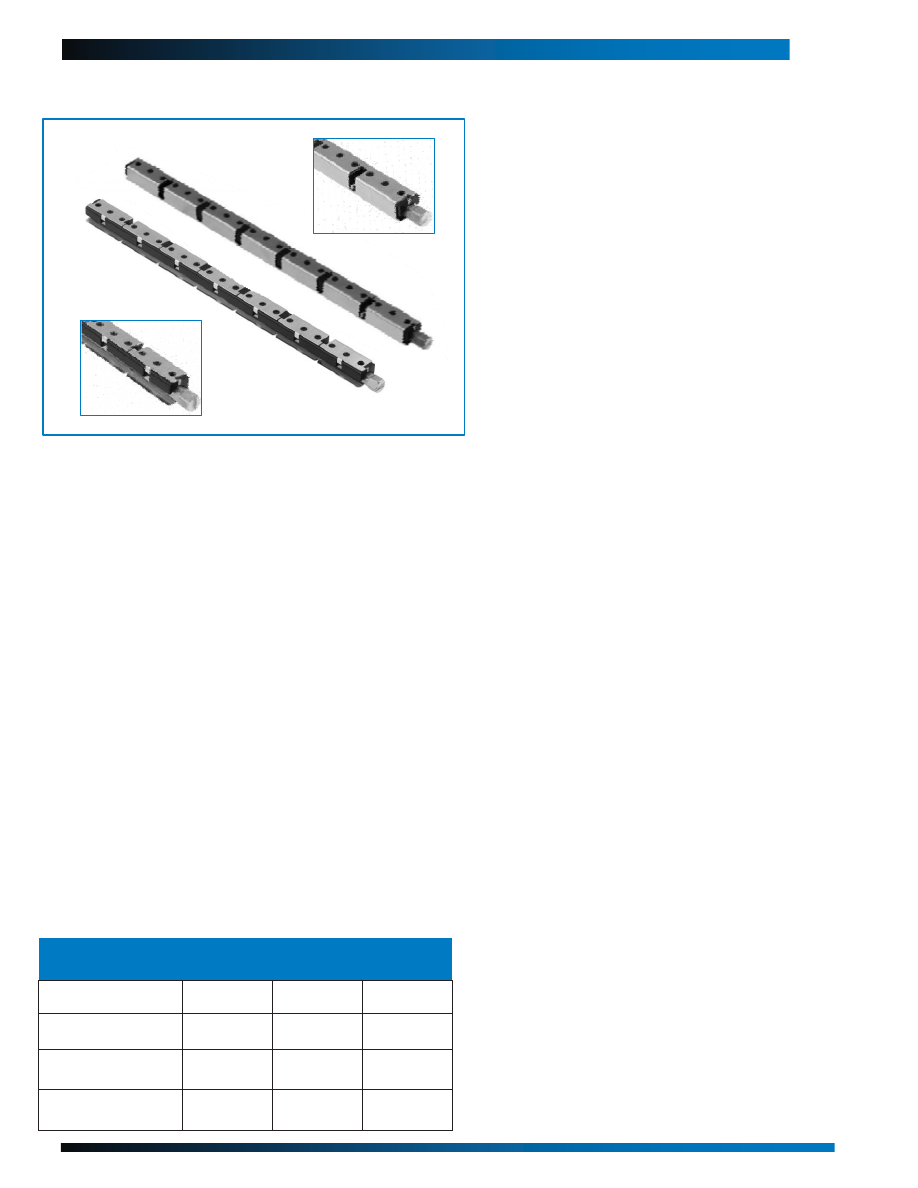

ZIF PRIME CIRCUIT BOARD RETAINERS

15







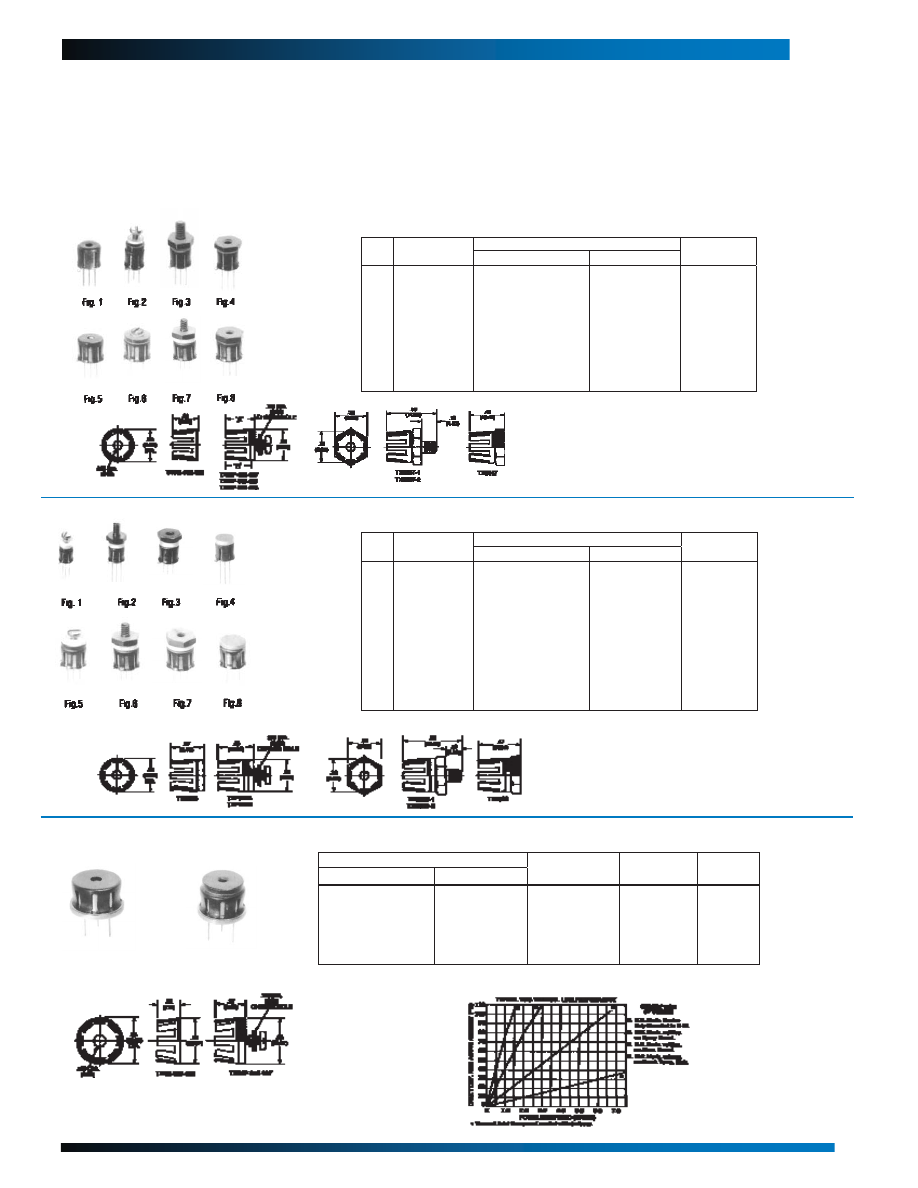

THERMAL LINKS FOR TO-5, TO-8 AND TO-18 TRANSISTORS

17







ADDITIONAL EXTRUDED  PRODUCTS FOR TO-126, TO-202, TO-218 AND TO-220 TRANSISTORS

18

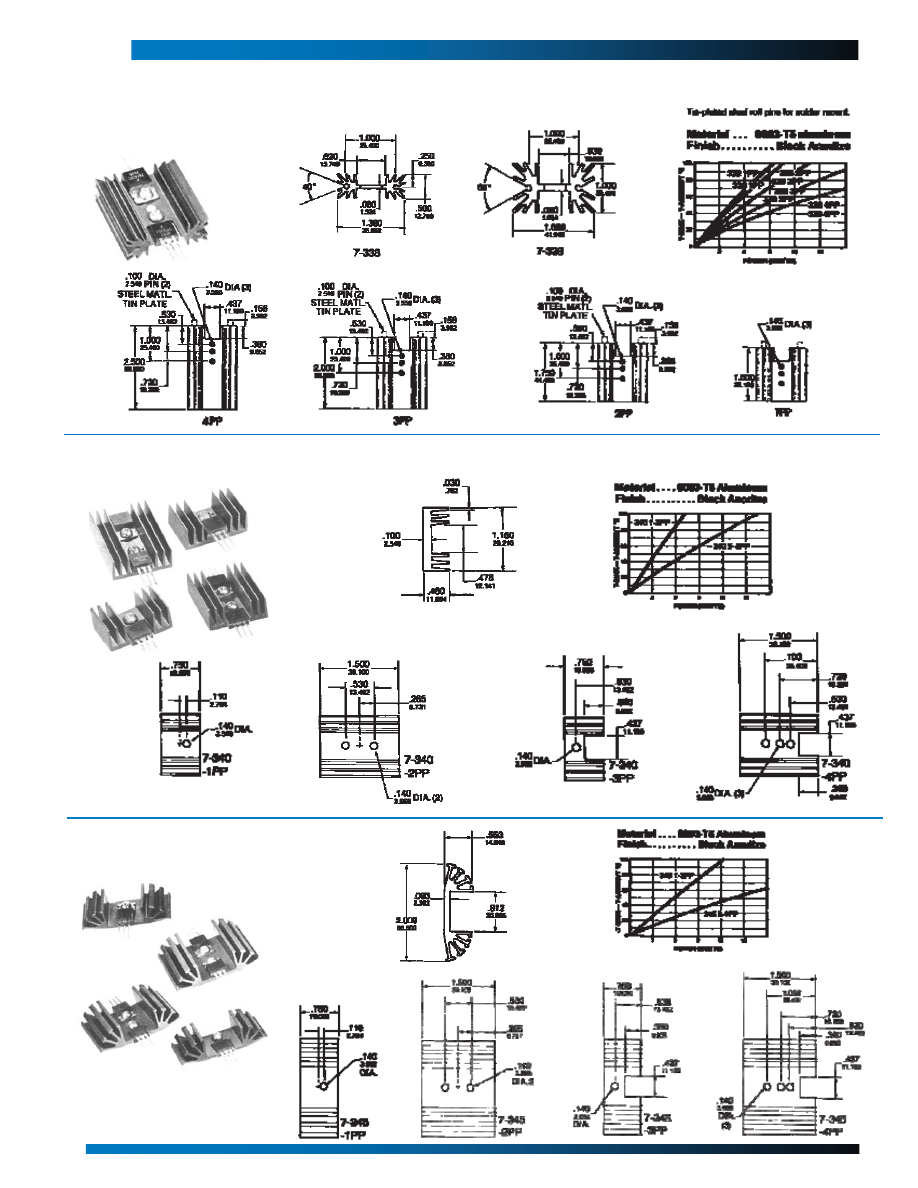

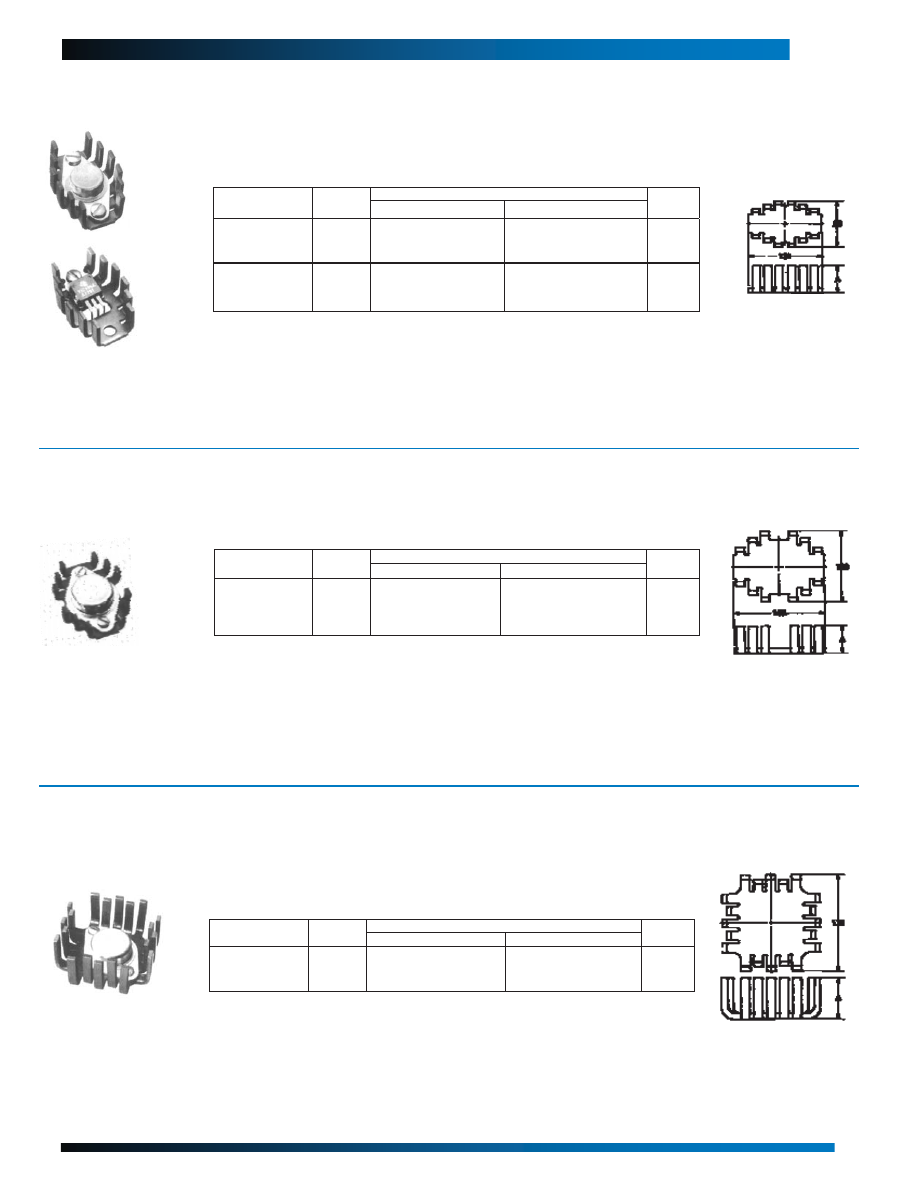

HEAT SINKS FOR METAL AND PLASTIC CASE, CASE-MOUNTED  SEMICONDUCTORS

19







BOARD-MOUNTED AND VERTICALLY MOUNTED HEAT SINKS WITH BOARD-MOUNTED TABS

20







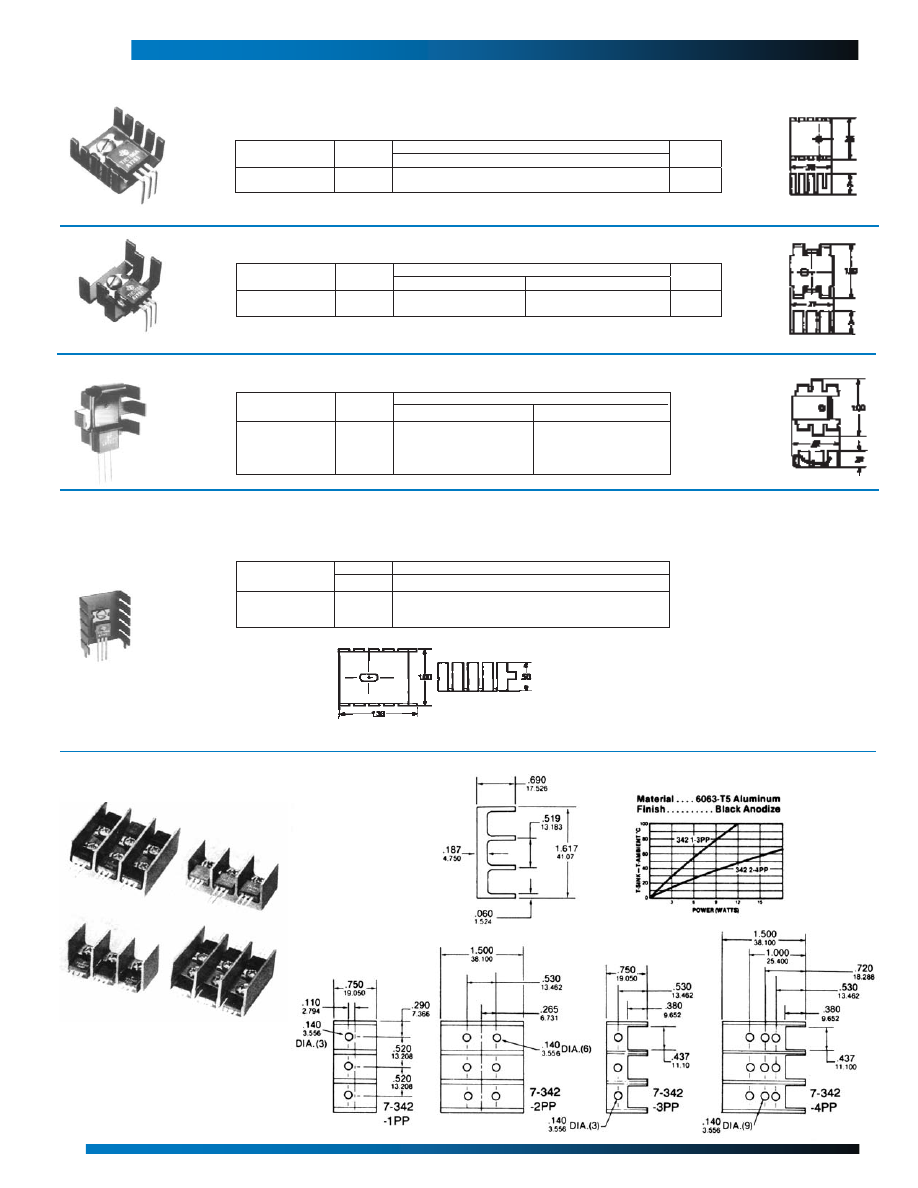

BOARD AND VERTICALLY MOUNTED HEAT SINKS

21





CORPORATE

PROFILE



CTS Electronic Components is a division within

CTS Corporation (NYSE: CTS), a leading designer

and manufacturer of electronic components and a

provider of electronics manufacturing services to

OEMs in the automotive, communications, defense

and aerospace, industrial and medical markets.



In 1997, CTS acquired Dynamics Corporation of

America, the parent corporation of the former

International Electronic Research Corporation

(IERC).  Since then, CTS has continued to develop,

manufacture and market a quality line of standard

and custom thermal management products and

rugged circuit board retainers for the electronics and

military industries.

Through the years, CTS has fine-tuned its business

systems to accommodate each customer's unique design and

lead-time requirements.

Choosing CTS as a supplier adds value by providing

expert technical assistance during the design stage, quick

prototype turnaround and dedicated manufacturing

throughout the application lifecycle. CTS thermal manage-

ment products are sold and supported through the CTS global

network of manufacturer representatives, distributors and

research facilities. We welcome the opportunity to serve you.

Please visit us at www.ctscorp.com/components and then

click on - Heat Sinks/Thermal Management Solutions and

Circuit Board Retainers.













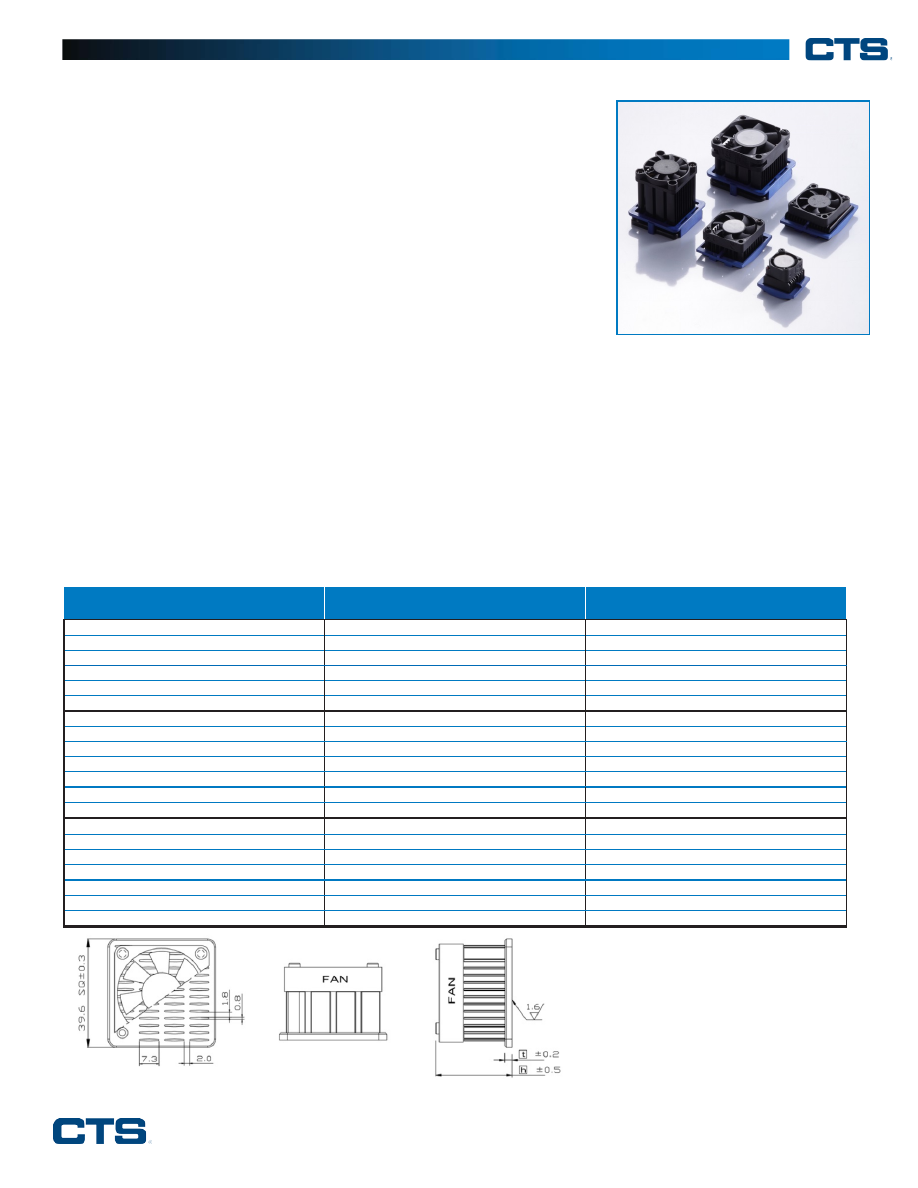

HIGH TEMP FAN HEAT SINKS - FHS-090 SERIES

High Operating Temperature Integrated Fan Heat Sinks





DESIGN  FEATURES



■



Industry-leading maximum operating temperature of 90°C

■



Compatible with chipset footprints ranging from 21x21 mm to 45x45
mm



■



Total heights from 16.1 mm for low profile applications to 44.6 mm
for lowest thermal resistance

■

Common 5VDC @ 0.5 A (max) USB 2.0 fan electrical specifications



■



Forged and extruded versions available

■



Choice of elliptical, round pin, and plate fin styles





DESCRIPTION



The  FHS-090  Series  of  integrated-fan  heat  sinks  is  uniquely  designed  to  absorb  and  disperse  heat away from
high temperature devices while offering key features such as an operating temperature  range of -10°C



to 90°C,

calculated  MTTF  @  90°C:  86,858  hours  (GEM,  90%  confidence)  and  various  package  sizes  to  best fit  the
application. Thermal resistance values range from 4.07°C/W to as low as 1.24°C/W.

These  new  fansinks  can  maintain  superior  thermal  dissipation  for  devices  that  emit  high  amount  of  heat. CTS’
fansinks are available in a wide range of footprints and fin heights which make them suitable for many elevated
temperature  applications  such  as  component  testing,  burn-in,  high  density  servers, high- speed  computing  and
video, and use in areas where the system airflow is constrained.





Elliptical Fins

Part Number



Length x Width x Height



(mm)



Thermal Resistance (R

TH

)



FHE35-35-26

35 x 35 x 26.0

1.65

FHE35-35-30

35 x 35 x 29.6

1.54

FHE35-35-33

35 x 35 x 32.6

1.48

FHE35-35-35

35 x 35 x 34.6

1.46

FHE35-35-40

35 x 35 x 39.6

1.40

FHE35-35-45

35 x 35 x 44.6

1.36

FHE40-40-24

40 x 40 x 23.6

1.75

FHE40-40-27

40 x 40 x 26.6

1.54

FHE40-40-30

40 x 40 x 29.6

1.42

FHE40-40-33

40 x 40 x 32.6

1.34

FHE40-40-35

40 x 40 x 34.6

1.32

FHE40-40-40

40 x 40 x 39.6

1.27

FHE40-40-45

40 x 40 x 44.6

1.24

FHE43-43-22

42.5 x 42.5 x 21.6

1.65

FHE43-43-25

42.5 x 42.5 x 24.6

1.46

FHE43-43-28

42.5 x 42.5 x 27.6

1.33

FHE43-43-31

42.5 x 42.5 x 30.6

1.28

FHE43-43-33

42.5 x 42.5 x 32.6

1.26

FHE43-43-38

42.5 x 42.5 x 37.6

1.23

FHE43-43-43

42.5 x 42.5 x 42.6

1.19





FHE40-40-xx





   North Americas:  +1-800-757-6686 •  International: +1-508-435-6831 •  Asia: +65-655-17551  •  thermalsales@ctscorp.com

Specifications are subject to change without notice.

1

RevD1014












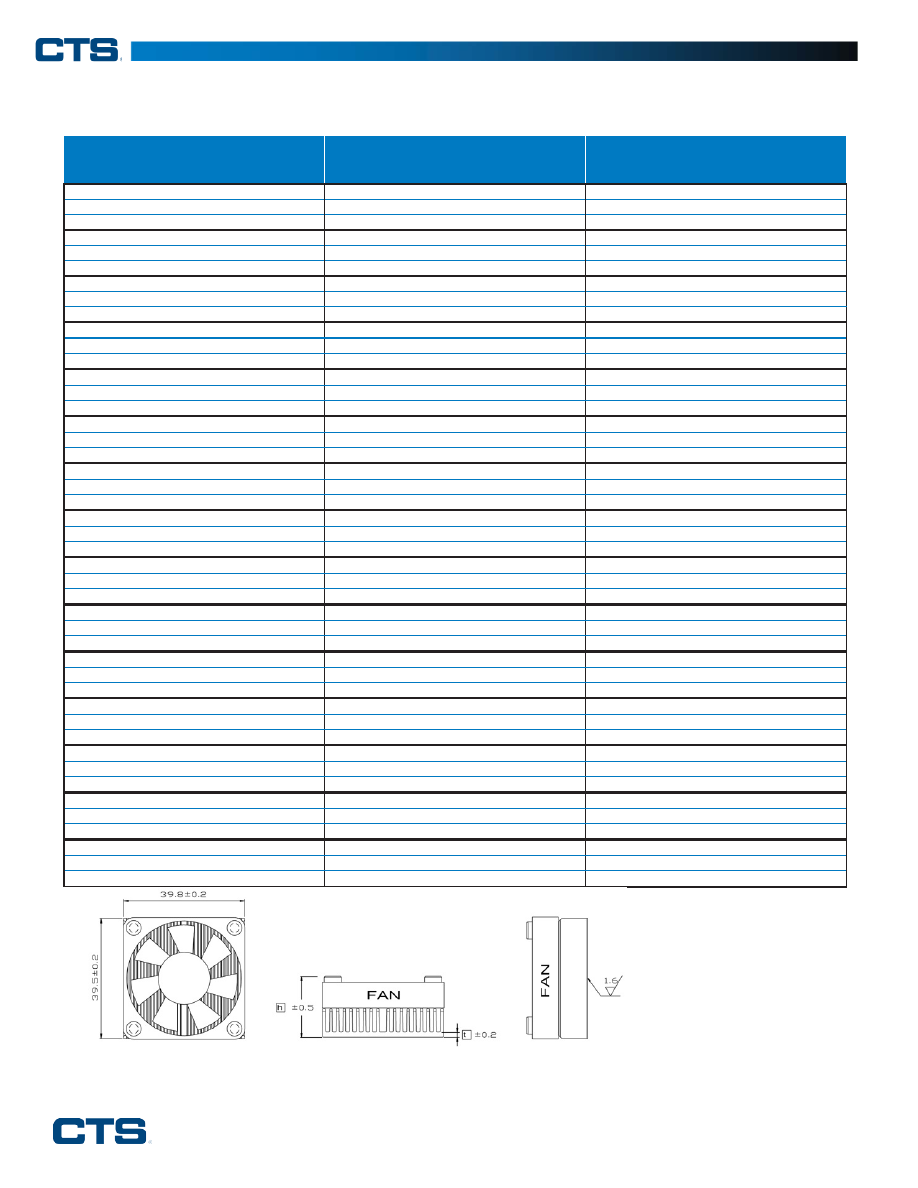

Line Fins



Part Number





Length x Width x Height



(mm)





Thermal Resistance (R

TH

)



FHL21-21-18

21 x 21 x 18

4.07

FHL21-21-21

21 x 21 x 21

3.76

FHL21-21-24

21 x 21 x 24

3.72

FHL22-22-18

22 x 22 x 18

3.87

FHL22-22-21

22 x 22 x 21

3.42

FHL22-22-24

22 x 22 x 24

3.20

FHL23-23-18

23 x 23 x 18

3.87

FHL23-23-21

23 x 23 x 21

3.42

FHL23-23-24

23 x 23 x 24

3.20

FHL24-24-18

24 x 24 x 18

3.64

FHL24-24-21

24 x 24 x 21

3.25

FHL24-24-24

24 x 24 x 24

3.19

FHL25-25-18

25 x 25 x 18.1

3.82

FHL25-25-21

25 x 25 x 21.1

3.50

FHL25-25-24

25 x 25 x 24.1

3.16

FHL27-27-18

27 x 27 x 18.1

3.10

FHL27-27-21

27 x 27 x 21.1

3.07

FHL27-27-24

27 x 27 x 24.1

2.89

FHL29-29-18

29 x 29 x 18.1

3.36

FHL29-29-21

29 x 29 x 21.1

3.31

FHL29-29-24

29 x 29 x 24.1

2.91

FHL31-31-17

31 x 31 x 17.0

3.01

FHL31-31-21

31 x 31 x 21.1

2.86

FHL31-31-24

31 x 31 x 24.1

2.69

FHL33-33-18

33 x 33 x 18.1

3.11

FHL33-33-21

33 x 33 x 21.1

2.80

FHL33-33-24

33 x 33 x 24.1

2.67

FHL34-34-18

34 x 34 x 18.1

2.78

FHL34-34-21

34 x 34 x 21.1

2.58

FHL34-34-24

34 x 34 x 24.1

2.56

FHL35-35-18

35 x 35 x 18.1

2.76

FHL35-35-21

35 x 35 x 21.1

2.56

FHL35-35-24

35 x 35 x 24.1

2.52

FHL38-38-18

37.5 x 37.5 x 18.1

2.97

FHL38-38-21

37.5 x 37.5 x 21.1

2.74

FHL38-38-24

37.5 x 37.5 x 24.1

2.53

FHL40-40-16

40 x 40 x 16.1

2.74

FHL40-40-20

40 x 40 x 20.1

2.65

FHL40-40-23

40 x 40 x 23.1

2.53

FHL43-43-17

42.5 x 42.5 x 17.2

3.16

FHL43-43-20

42.5 x 42.5 x 20.1

2.93

FHL43-43-23

42.5 x 42.5 x 23.1

2.79

FHL45-45-16

45 x 45 x 16.1

3.10

FHL45-45-20

45 x 45 x 20.1

2.90

FHL45-45-23

45 x 45 x 23.1

2.75



FHL40-40-xx





   North Americas:  +1-800-757-6686 •  International: +1-508-435-6831 •  Asia: +65-655-17551  •  thermalsales@ctscorp.com

Specifications are subject to change without notice.

2

RevD1014















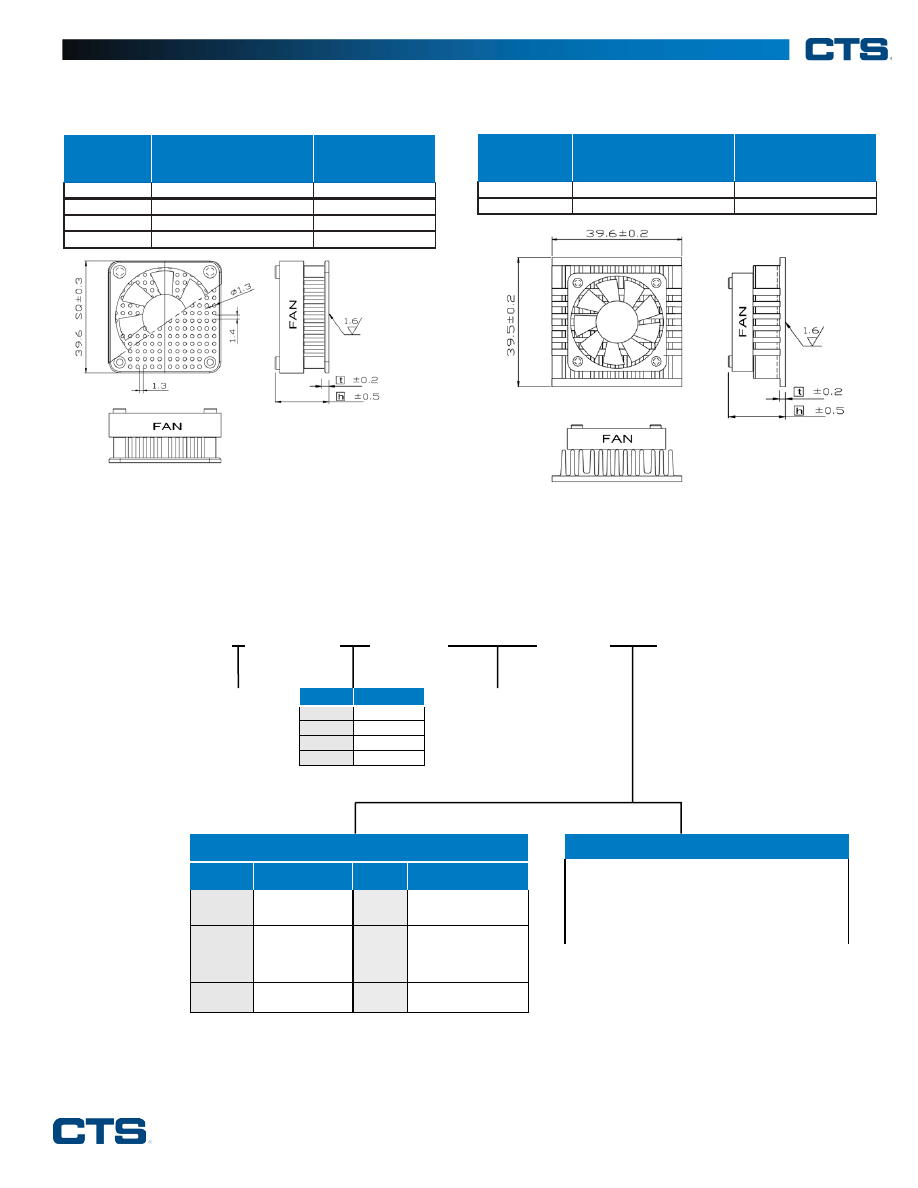

Pin Fins



Part Number





Length x Width x Height



(mm)





Thermal

Resistance (R

TH

)



FHP27-27-20

27 x 27 x 20.0

3.35

FHP31-31-21

31 x 31 x 20.9

2.98

FHP35-35-21

35 x 35 x 20.9

2.53

FHP40-40-21

40 x 40 x 20.9

1.95





Extruded Fins



Part Number





Length x Width x Height



(mm)





Thermal Resistance

(R

TH

)



FEX35-35-21

35 x 35 x 21.0

1.92

FEX40-40-21

40 x 40 x 21.2

1.79







FHP40-40-xx



FEX40-40-20





ORDERING INFORMATION





F



HE

        40- 40-40

/A01



Code

Fin Type

HL

Line

HE

Elliptical

HP

Pin

EX

Extruded



Series

Dimensions in mm

(L x W x H)



Clip Mount (only)     or    Thermal Tape (only)

Code

Specifications

Code

Specifications

/S

Short

/A01

CTS Double-sided

Kapton®

M

Medium

/T410
/T411

or

/T412

Chomerics

Thermattach®

/T

Tall

/A21

3M™ 8815



Both (Thermal Tape and Clip Mount Options)

/Tape code/Clip code

Example:

The above fansink with A01 tape and tall clip is

FHE40-40-40/A01/T

The above fansink with Chomerics T710 phase

change TIM and tall clip is FHE40-40-40/T710/T







   North Americas:  +1-800-757-6686 •  International: +1-508-435-6831 •  Asia: +65-655-17551  •  thermalsales@ctscorp.com

Specifications are subject to change without notice.

3

RevD1014



CTS

®



6







PART NUMBER***



SIZE



PIN FIN CONFIGURATION

THERMAL RESISTANCE CASE

TO AMBIENT* °C/WATTS

(W)



(L)



(H)

T



P



G



FIN

MATRIX



NATURAL

CONVECTION**

FORCED

CONVECTION

@ 400 LFPM



BDN09-3CB/A01





0.91

0.91



.355



.09



.069



.072



7x7



26.9



9.6



BDN09-6CB/A01



.605



.10



.132



.128



4x4



24.5



7.7



BDN10-3CB/A01





1.01

1.01



.355



.09



.083



.072



7x7



26.4



8.0



BDN10-5CB/A01



.555



.10



.111



.114



5x5



20.8



6.3



BDN11-3CB/A01





1.11



1.11



.355



.09



.076



.072



8x8



20.9



7.2



BDN11-6CB/A01



.605



.10



.119



.128



5x5



18.5



5.7



BDN12-3CB/A01





1.21



1.21



.355



.09



.060



.081



9x9



19.6



6.8



BDN12-5CB/A01



.555



.10



.105



.114



6x6



16.5



5.2



BDN13-3CB/A01





1.31

1.31



.355



.09



.074



.081



9x9



16.1



6.0



BDN13-5CB/A01



.555



.10



.125



.114



6x6



14.9



4.7



BDN14-3CB/A01





1.41



1.41



.355



.09



.067



.081



10x10



16.2



5.6



BDN14-6CB/A01



.605



.10



.128



.128



6x6



13.1



4.2



BDN15-3CB/A01





1.51



1.51



.355



.09



.062



.081



11x11



15.1



4.5



BDN15-5CB/A01



.555



.10



.118



.114



7x7



11.9



3.8



  BDN16-3CB/A01

BDN16-6CB/A01





1.61



1.61



.355



.09



.072



.081



11x11



13.5



4.5



.605



.10



.119



.128



7x7



10.6



3.5



BDN17-3CB/A01



1.71

1.71



.355



.09



.065



.072



13x13



11.5



3.8



BDN18-3CB/A01





1.81



1.81



.355



.09



.072



.072



13x13



10.8



3.5



BDN18-6CB/A01



.605



.10



.128



.114



8x8



8.1



2.8



BDN19-3CB/A01



1.91

1.91



.355



.09



.069



.072



14x14



9.9



2.9



BDN21-3CB/A01



2.11

2.11



.355



.09



.064



.072



16x16



8.5



2.6





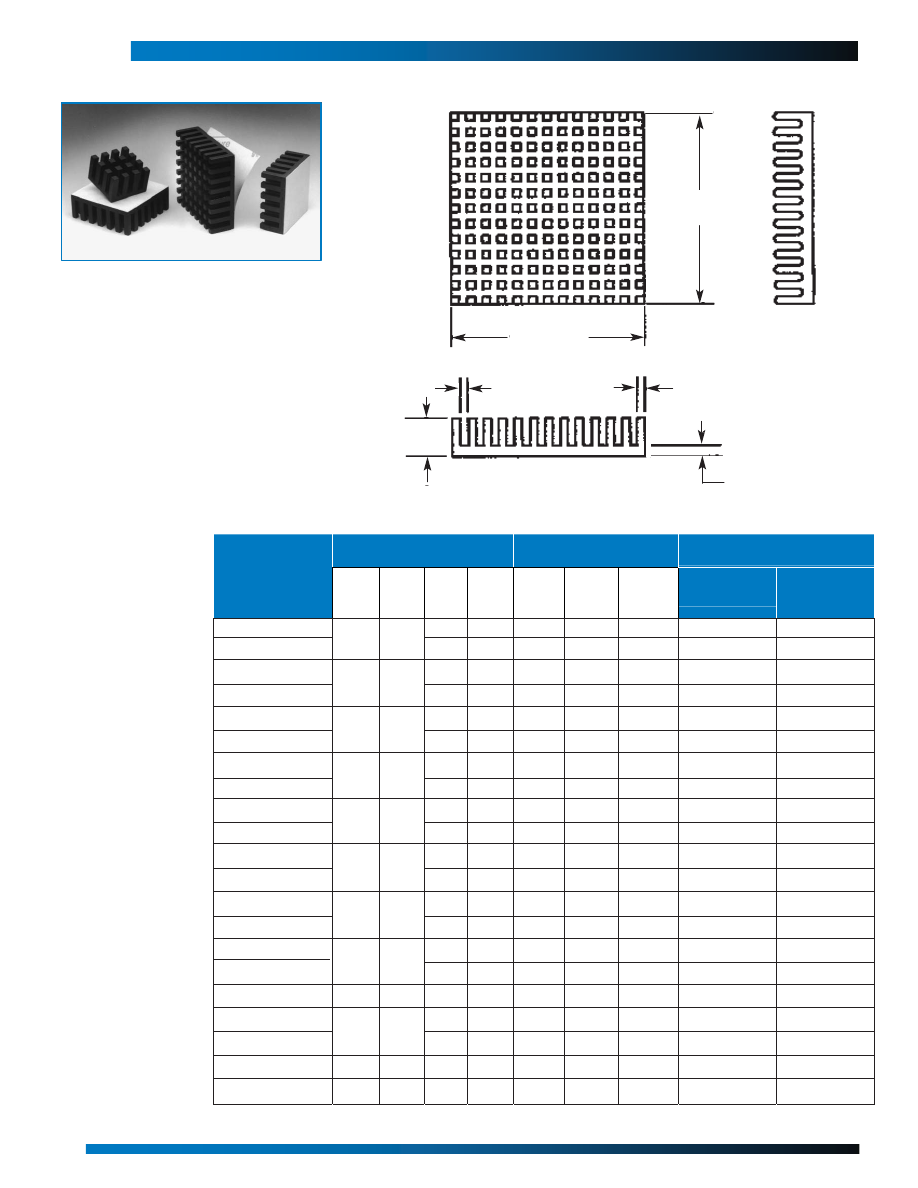

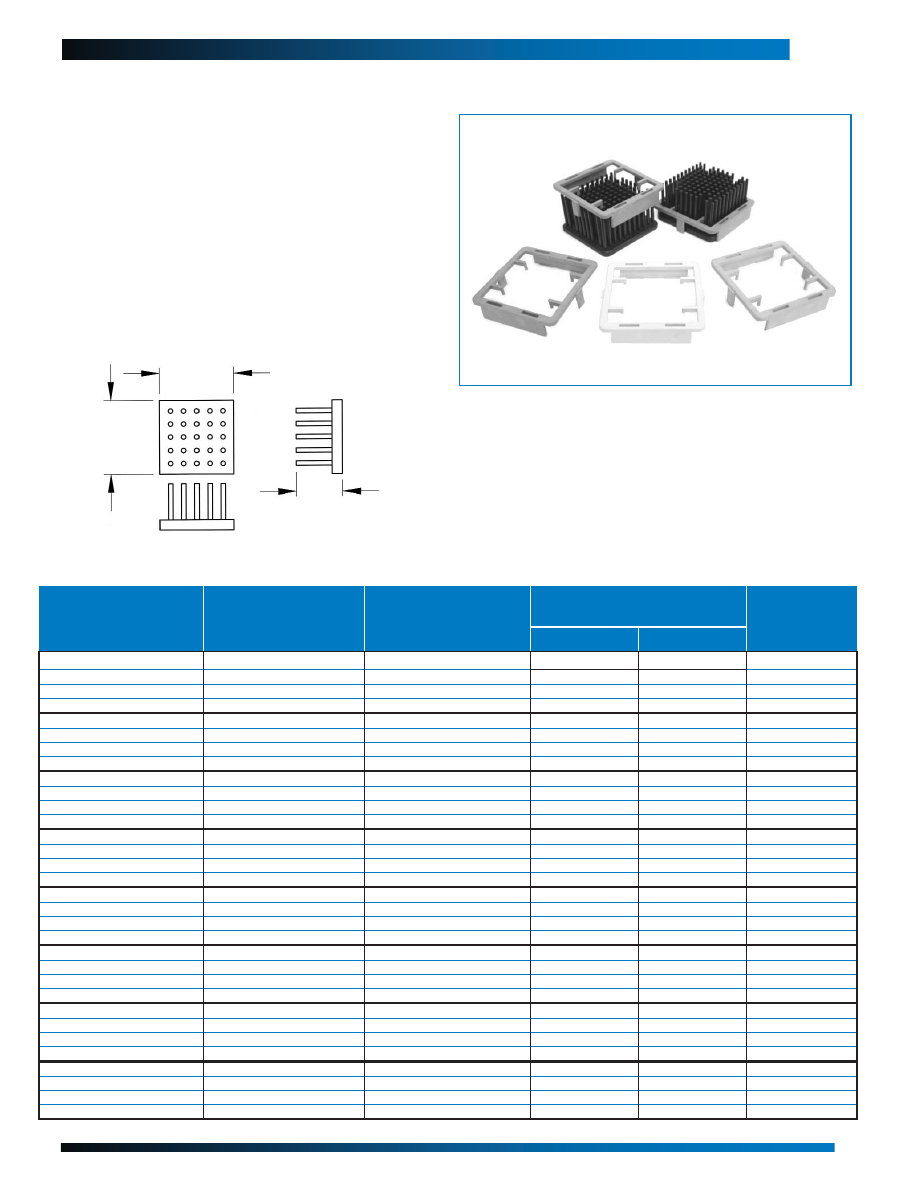

ADHESIVE PEEL AND STICK  HEAT

SINKS















W±0.01






■

  With pre-applied adhesive, just peel

off the release liner and press onto the
component



■

  Reduces assembly costs; no more

messy adhesives or greases required



■

  Excellent mechanical bond



■

  Thermally optimized pin fin



■

  Omnidirectional



■

  Adhesive shear strength at 100°C is



36psi (a one inch square heat sink would

require a 36lb. force to remove heat sink)



■

  Applicable for BGA, PGA, PLCC,

and QFP packages


















H±0.015











L±0.01







G±0.01















P±0.01






















T±0.01














































NOTES:



*

Thermal resistance

of adhesive tape is
included.



**

Thermal resistance

values based on
power density of



3 watts/in

2



***

Part numbers

listed for standard
black anodized
heat sinks with
CTS adhesive
tapes.

































All dimensions are in inches.



7



CTS

®







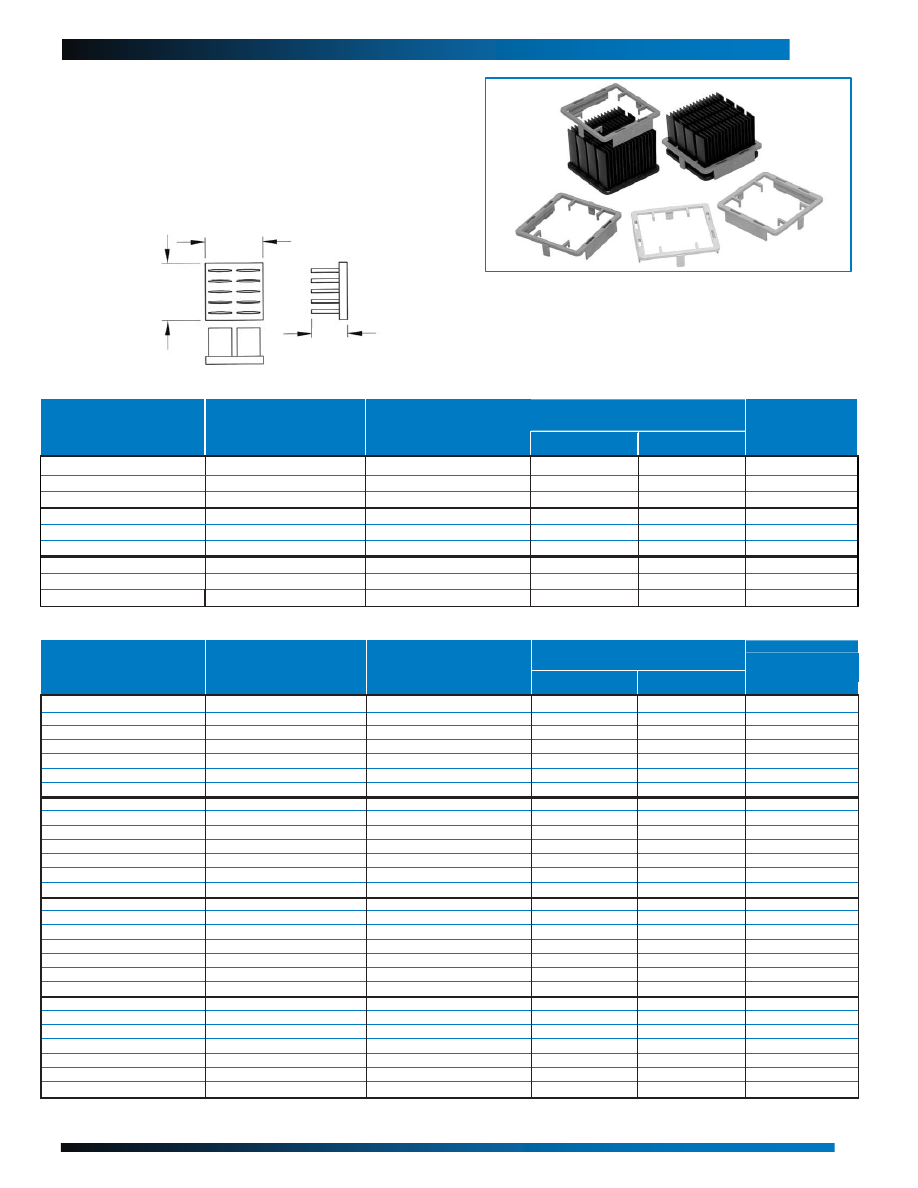

FORGED HEAT SINKS WITH PLATE

FINS





DESIGN FEATURES



■



Precision forging technology for high power applications



■



Designed for BGA and other surface mount packages



■

  V

arious mounting methods available



■



Select from multiple fin heights





Width







Length









Height



PRODUCT  BENEFITS



■



No special tools needed for assembly



■



No additional holes required on the PCB



■



Special clip easily snaps on and self-aligns



SERIES APF  LOW-PROFILE  FORGED  HEAT  SINKS  (ADHESIVE ATTACH  ONLY)









Part Number





Fin Matrix



(Rows x Columns)





Length x Width x Height



(mm)



Thermal  Resistance



(°C/Watt)



Pressure Drop



(inches of water)

NATURAL CONVECTION



FORCED

CONVECTION @ 200 LFPM



APF19-19-06CB



12 x 2



19 x 19 x 6.3



17.0



7.1



0.033

APF19-19-10CB



12 x 2



19 x 19 x 9.5



16.0



5.5



0.033

APF19-19-13CB



12 x 2



19 x 19 x 12.7



15.6



4.4



0.033

APF30-30-06CB



19 x 3



30 x 30 x 6.3



13.9



4.4



0.039

APF30-30-10CB



19 x 3



30 x 30 x 9.5



12.9



3.3



0.039

APF30-30-13CB



19 x 3



30 x 30 x 12.7



12.5



2.7



0.039

APF40-40-06CB



26 x 4



40 x 40 x 6.3



11.1



3.2



0.043

APF40-40-10CB



26 x 4



40 x 40 x 9.5



10.1



2.5



0.043

APF40-40-13CB



26 x 4



40 x 40 x 12.7



9.6



2.0



0.043

SERIES AER  FORGED  HEAT  SINKS









Part Number





Fin Matrix



(Rows x Columns)





Length x Width x Height



(mm)



Thermal Resistance



(°C/Watt)



Pressure Drop



(inches of water)

NATURAL CONVECTION



FORCED

CONVECTION @ 200 LFPM

AER19-19-12CB



2 x 6



18.6 x 18.6 x 11.6



14.5



6.4



0.017

AER19-19-15CB



2 x 6



18.6 x 18.6 x 14.6



14.1



5.9



0.017

AER19-19-18CB



2 x 6



18.6 x 18.6 x 17.6



13.6



5.5



0.017

AER19-19-21CB



2 x 6



18.6 x 18.6 x 20.6



13.4



5.1



0.017

AER19-19-23CB



2 x 6



18.6 x 18.6 x 22.6



13.2



4.7



0.017

AER19-19-28CB



2 x 6



18.6 x 18.6 x 27.6



12.8



4.2



0.017

AER19-19-33CB



2 x 6



18.6 x 18.6 x 32.6



11.4



3.9



0.017

AER21-21-12CB



2 x 7



20.6 x 20.6 x 11.6

14.0

5.6



0.017

AER21-21-15CB



2 x 7



20.6 x 20.6 x 14.6



13.6



5.1



0.017

AER21-21-18CB



2 x 7



20.6 x 20.6 x 17.6



13.2



4.8



0.017

AER21-21-21CB



2 x 7



20.6 x 20.6 x 20.6



13.0



4.4



0.017

AER21-21-23CB



2 x 7



20.6 x 20.6 x 22.6



12.8



4.2



0.017

AER21-21-28CB



2 x 7



20.6 x 20.6 x 27.6



12.4



3.7



0.017

AER21-21-33CB



2 x 7



20.6 x 20.6 x 32.6



11.1



3.4



0.017

AER23-23-12CB



2 x 8



22.6 x 22.6 x 11.6

13.2

4.6



0.018

AER23-23-15CB



2 x 8



22.6 x 22.6 x 14.6



12.8



4.2



0.018

AER23-23-18CB



2 x 8



22.6 x 22.6 x 17.6



12.5



3.9



0.018

AER23-23-21CB



2 x 8



22.6 x 22.6 x 20.6



12.0



3.7



0.018

AER23-23-23CB



2 x 8



22.6 x 22.6 x 22.6



11.6



3.5



0.018

AER23-23-28CB



2 x 8



22.6 x 22.6 x 27.6



10.7



3.1



0.018

AER23-23-33CB



2 x 8



22.6 x 22.6 x 32.6



9.9



2.8



0.018

AER25-25-12CB



3 x 9



24.6 x 24.6 x 11.6

12.6

4.4



0.020

AER25-25-15CB



3 x 9



24.6 x 24.6 x 14.6



11.9



4.0



0.020

AER25-25-18CB



3 x 9



24.6 x 24.6 x 17.6



11.3



3.7



0.020

AER25-25-21CB



3 x 9



24.6 x 24.6 x 20.6



10.9



3.4



0.020

AER25-25-23CB



3 x 9



24.6 x 24.6 x 22.6



10.5



3.2



0.020

AER25-25-28CB



3 x 9



24.6 x 24.6 x 27.6



9.8



2.9



0.020

AER25-25-33CB



3 x 9



24.6 x 24.6 x 32.6



8.9



2.6



0.020



MATERIAL

:

6063 Aluminum Alloy, Black Anodized



8



CTS

®







SERIES AER FORGED  HEAT  SINKS









Part Number





Fin Matrix



(Rows x Columns)





Length x Width x Height



(mm)



Thermal Resistance



(°C/Watt)



Pressure Drop



(inches of water)

NATURAL CONVECTION



FORCED

CONVECTION @ 200 LFPM

AER27-27-12CB



3 x 9



26.6 x 26.6 x 11.6



12.3



4.2



0.020

AER27-27-15CB



3 x 9



26.6 x 26.6 x 14.6



11.6



3.9



0.020

AER27-27-18CB



3 x 9



26.6 x 26.6 x 17.6



11.1



3.6



0.020

AER27-27-21CB



3 x 9



26.6 x 26.6 x 20.6



10.7



3.3



0.020

AER27-27-23CB



3 x 9



26.6 x 26.6 x 22.6



10.3



3.1



0.020

AER27-27-28CB



3 x 9



26.6 x 26.6 x 27.6



9.5



2.8



0.020

AER27-27-33CB



3 x 9



26.6 x 26.6 x 32.6



8.7



2.5



0.020

AER29-29-12CB



3 x 9



28.6 x 28.6 x 11.6

12.1

4.4



0.020

AER29-29-15CB



3 x 9



28.6 x 28.6 x 14.6



11.5



3.8



0.020

AER29-29-18CB



3 x 9



28.6 x 28.6 x 17.6



10.9



3.6



0.020

AER29-29-21CB



3 x 9



28.6 x 28.6 x 20.6



10.5



3.3



0.020

AER29-29-23CB



3 x 9



28.6 x 28.6 x 22.6



10.2



3.1



0.020

AER29-29-28CB



3 x 9



28.6 x 28.6 x 27.6



9.4



2.7



0.020

AER29-29-33CB



3 x 9



28.6 x 28.6 x 32.6



8.6



2.5



0.020

AER31-31-12CB



3 x 11



30.6 x 30.6 x 11.6

11.8



3.4



0.014

AER31-31-15CB



3 x 11



30.6 x 30.6 x 14.6



11.2



3.1



0.014

AER31-31-18CB



3 x 11



30.6 x 30.6 x 17.6



10.6



2.9



0.014

AER31-31-21CB



3 x 11



30.6 x 30.6 x 20.6



10.2



2.6



0.014

AER31-31-23CB



3 x 11



30.6 x 30.6 x 22.6



9.9



2.4



0.014

AER31-31-28CB



3 x 11



30.6 x 30.6 x 27.6



9.2



2.1



0.014

AER31-31-33CB



3 x 11



30.6 x 30.6 x 32.6



8.4



1.9



0.014

AER33-33-12CB



3 x 11



32.6 x 32.6 x 11.6

11.3



3.2



0.012

AER33-33-15CB



3 x 11



32.6 x 32.6 x 14.6



10.7



3.0



0.012

AER33-33-18CB



3 x 11



32.6 x 32.6 x 17.6



10.2



2.7



0.012

AER33-33-21CB



3 x 11



32.6 x 32.6 x 20.6



9.8



2.5



0.012

AER33-33-23CB



3 x 11



32.6 x 32.6 x 22.6



9.5



2.4



0.012

AER33-33-28CB



3 x 11



32.6 x 32.6 x 27.6



8.8



2.1



0.012

AER33-33-33CB



3 x 11



32.6 x 32.6 x 32.6



8.0



1.9



0.012

AER35-35-12CB



4 x 12



34.6 x 34.6 x 11.6

10.6



3.3



0.018

AER35-35-15CB



4 x 12



34.6 x 34.6 x 14.6



10.1



3.0



0.018

AER35-35-18CB



4 x 12



34.6 x 34.6 x 17.6



9.6



2.8



0.018

AER35-35-21CB



4 x 12



34.6 x 34.6 x 20.6



9.2



2.6



0.018

AER35-35-23CB



4 x 12



34.6 x 34.6 x 22.6



8.9



2.4



0.018

AER35-35-28CB



4 x 12



34.6 x 34.6 x 27.6



8.3



2.0



0.018

AER35-35-33CB



4 x 12



34.6 x 34.6 x 32.6



7.6



1.8



0.018

AER38-38-12CB



4 x 13



37.1 x 37.1 x 11.6

10.1



3.0



0.025

AER38-38-15CB



4 x 13



37.1 x 37.1 x 14.6



9.6



2.8



0.025

AER38-38-18CB



4 x 13



37.1 x 37.1 x 17.6



9.1



2.5



0.025

AER38-38-21CB



4 x 13



37.1 x 37.1 x 20.6



8.8



2.3



0.025

AER38-38-23CB



4 x 13



37.1 x 37.1 x 22.6



8.5



2.1



0.025

AER38-38-28CB



4 x 13



37.1 x 37.1 x 27.6



7.9



1.9



0.025

AER38-38-33CB



4 x 13



37.1 x 37.1 x 32.6



7.2



1.7



0.025

AER40-40-12CB



4 x 14



39.6 x 39.6 x 11.6

9.7



3.0



0.026

AER40-40-15CB



4 x 14



39.6 x 39.6 x 14.6



9.2



2.7



0.026

AER40-40-18CB



4 x 14



39.6 x 39.6 x 17.6



8.7



2.4



0.026

AER40-40-21CB



4 x 14



39.6 x 39.6 x 20.6



8.4



2.1



0.026

AER40-40-23CB



4 x 14



39.6 x 39.6 x 22.6



8.1



2.0



0.026

AER40-40-28CB



4 x 14



39.6 x 39.6 x 27.6



7.5



1.7



0.026

AER40-40-33CB



4 x 14



39.6 x 39.6 x 32.6



6.9



1.6



0.026

AER43-43-12CB



4 x 15



42.1 x 42.1 x 11.6

9.3



2.8



0.027

AER43-43-15CB



4 x 15



42.1 x 42.1 x 14.6



8.8



2.5



0.027

AER43-43-18CB



4 x 15



42.1 x 42.1 x 17.6



8.3



2.3



0.027

AER43-43-21CB



4 x 15



42.1 x 42.1 x 20.6



8.0



2.0



0.027

AER43-43-23CB



4 x 15



42.1 x 42.1 x 22.6



7.8



1.9



0.027

AER43-43-28CB



4 x 15



42.1 x 42.1 x 27.6



7.2



1.6



0.027

AER43-43-33CB



4 x 15



42.1 x 42.1 x 32.6



6.6



1.4



0.027

AER45-45-12CB



4 x 16



44.6 x 44.6 x 11.6

8.7



2.7



0.020

AER45-45-15CB



4 x 16



44.6 x 44.6 x 14.6



8.2



2.4



0.020

AER45-45-18CB



4 x 16



44.6 x 44.6 x 17.6



7.8



2.2



0.020

AER45-45-21CB



4 x 16



44.6 x 44.6 x 20.6



7.5



2.0



0.020

AER45-45-23CB



4 x 16



44.6 x 44.6 x 22.6



7.3



1.9



0.020

AER45-45-28CB



4 x 16



44.6 x 44.6 x 27.6



6.7



1.6



0.020

AER45-45-33CB



4 x 16



44.6 x 44.6 x 32.6



6.1



1.4



0.020



MATERIAL

:

6063 Aluminum Alloy, Black Anodized



9



CTS

®







FORGED HEAT SINKS WITH PIN

FINS





DESIGN FEATURES





■



Precision forging technology for high
power applications





■



Omnidirectional pins





■



Designed for BGA and other surface
mount packages





■



Various mounting methods available





■



Select from multiple fin heights







Width









Length












Height



PRODUCT  BENEFITS





■



No special tools needed for assembly





■



No additional holes required on the PCB





■



Special clip easily snaps on and self-aligns





SERIES APR  FORGED  ALUMINUM HEAT SINKS WITH PIN FINS









Part Number





Fin Matrix



(Rows x Columns)





Length x Width x Height



(mm)



Thermal  Resistance



(°C/Watt  @ 200 LFPM)



Pressure Drop



(inches of water)

NATURAL CONVECTION



FORCED

CONVECTION @ 200 LFPM

APR19-19-12CB



5 x 5



18.6 x 18.6 x 11.6



14.3



6.9



0.013



APR19-19-15CB



5 x 5



18.6 x 18.6 x 14.6



13.9



6.6



0.013



APR19-19-20CB



5 x 5



18.6 x 18.6 x 19.6



13.2



5.9



0.013



APR19-19-25CB



5 x 5



18.6 x 18.6 x 24.6



13.0



4.5



0.013



APR27-27-12CB



8 x 8



26.6 x 26.6 x 11.6



12.5



5.0



0.015



APR27-27-15CB



8 x 8



26.6 x 26.6 x 14.6



12.1



4.7



0.015



APR27-27-20CB



8 x 8



26.6 x 26.6 x 19.6



11.9



4.0



0.015



APR27-27-25CB



8 x 8



26.6 x 26.6 x 24.6



10.1



3.4



0.015



APR29-29-12CB



8 x 8



28.6 x 28.6 x 11.6



12.0



4.3



0.018



APR29-29-15CB



8 x 8



28.6 x 28.6 x 14.6



11.7



4.0



0.018



APR29-29-20CB



8 x 8



28.6 x 28.6 x 19.6



11.1



3.5



0.018



APR29-29-25CB



8 x 8



28.6 x 28.6 x 24.6



9.9



2.9



0.018



APR33-33-12CB



9 x 9



32.6 x 32.6 x 11.6



11.4



3.8



0.020



APR33-33-15CB



9 x 9



32.6 x 32.6 x 14.6



10.9



3.5



0.020



APR33-33-20CB



9 x 9



32.6 x 32.6 x 19.6



10.1



3.0



0.020



APR33-33-25CB



9 x 9



32.6 x 32.6 x 24.6



9.0



2.5



0.020



APR35-35-12CB



10 x 10



34.7 x 34.7 x 11.6



10.5



3.2



0.022



APR35-35-15CB



10 x 10



34.7 x 34.7 x 14.6



10.2



3.0



0.022



APR35-35-20CB



10 x 10



34.7 x 34.7 x 19.6



9.5



2.6



0.022



APR35-35-25CB



10 x 10



34.7 x 34.7 x 24.6



9.2



2.4



0.022



APR38-38-12CB



11 x 11



37.1 x 37.1 x 11.6



9.8



3.3



0.025



APR38-38-15CB



11 x 11



37.1 x 37.1 x 14.6



9.4



3.0



0.025



APR38-38-20CB



11 x 11



37.1 x 37.1 x 19.6



8.8



2.5



0.025



APR38-38-25CB



11 x 11



37.1 x 37.1 x 24.6



7.9



2.1



0.025



APR40-40-12CB



11 x 11



39.6 x 39.6 x 11.6



9.2



3.1



0.027



APR40-40-15CB



11 x 11



39.6 x 39.6 x 14.6



8.9



2.9



0.027



APR40-40-20CB



11 x 11



39.6 x 39.6 x 19.6



8.1



2.4



0.027



APR40-40-25CB



11 x 11



39.6 x 39.6 x 24.6



7.1



2.0



0.027



APR43-43-12CB



12 x 12



42.1 x 42.1 x 11.6



8.7



3.0



0.029



APR43-43-15CB



12 x 12



42.1 x 42.1 x 14.6



8.3



2.7



0.029



APR43-43-20CB



12 x 12



42.1 x 42.1 x 19.6



7.6



2.3



0.029



APR43-43-25CB



12 x 12



42.1 x 42.1 x 24.6



6.5



2.0



0.029



MATERIAL

:

6063 Aluminum Alloy, Black Anodized



10



CTS

®









CLIP STYLES

MATERIAL

:

Nylon Plastic per  UL94-V0























Component Size



Length x Width



(mm)



0.9mm +/-  0.3mm

Short Height

Color: Orange



1.7mm +/-  0.3mm

Medium Height

Color: Blue



3.3mm+/-  0.3mm

Tall Height Color:

Yellow







Clip Size Length
x Width x Height

(mm)



Part Number



19 x 19



C1919S



C1919M



C1919T



21.2 x 21.2 x 9.1



21 x 21



C2121S



C2121M



C2121T



23.2 x 23.7 x 9.1



23 x 23



C2323S



C2323M



C2323T



25.2 x 25.7 x 9.1



25 x 25



C2525S



C2525M



C2525T



27.2 x 27.7 x 9.1



27 x 27



C2727S



C2727M



C2727T



29.2 x 29.7 x 9.1



29 x 29



C2929S



C2929M



C2929T



31.2 x 31.2 x 9.1



31 x 31



C3131S



C3131M



C3131T



33.2 x 33.7 x 9.1



33 x 33



C3333S



C3333M



C3333T



35.2 x 35.2 x 9.1



35 x 35



C3535S



C3535M



C3535T



37.2 x 37.7 x 9.1



37.5 x 37.5



C3838S



C3838M



C3838T



39.7 x 40.2 x 9.1



40 x 40



C4040S



C4040M



C4040T



42.2 x 42.7 x 9.1



42.5 x 42.5



C4343S



C4343M



C4343T



44.7 x 45.1 x 9.1



45 x 45



C4545S



C4545M



C4545T



47.2 x 47.7 x 9.1









Case Height



Length



Width





Height





TAPE STYLES





Thermal



Tape









Supplier





Thickness



(mm)



Thermal

Impedance

(°C-in.

2

/W)



Dielectric

Strength

(V/mil)







Description



A01



CTS



0.13



0.82



4,000



Double-sided acrylic adhesive

on a Kapton

®

MT carrier



T410



Chomerics



0.18



1.10



N/A



Double-sided acrylic adhesive loaded with

aluminum oxide on an aluminum foil carrier



T411



Chomerics



0.28



1.00



N/A



Double-sided silicone adhesive with

expanded aluminum mesh carrier



T412



Chomerics



0.23



0.25



N/A



Double-sided acrylic adhesive loaded with

titanium diboride on an expanded aluminum carrier



8815



3M



0.38



1.20



668



Double-sided acrylic adhesive loaded

with ceramic particles





ORDERING  INFORMATION



AER  -  19-19-12  -  CB  -  /A01






CLIP ADHESIVE



Short “/S”

Double-sided Kapton

®

“/A01”



Part Number Series



Mounting Options



(Clip and/or  Adhesive)



Medium “/M”

Chomerics Thermattach

®



Tall “/T”

“/T410, T411, or T412”



Dimensions in mm  (LxWxH)

Commercial Black Anodize



3M

™

“/8815”



11

CTS

®





(

)

RETENTI

O

N

 FO

RCE

 (L

BS)





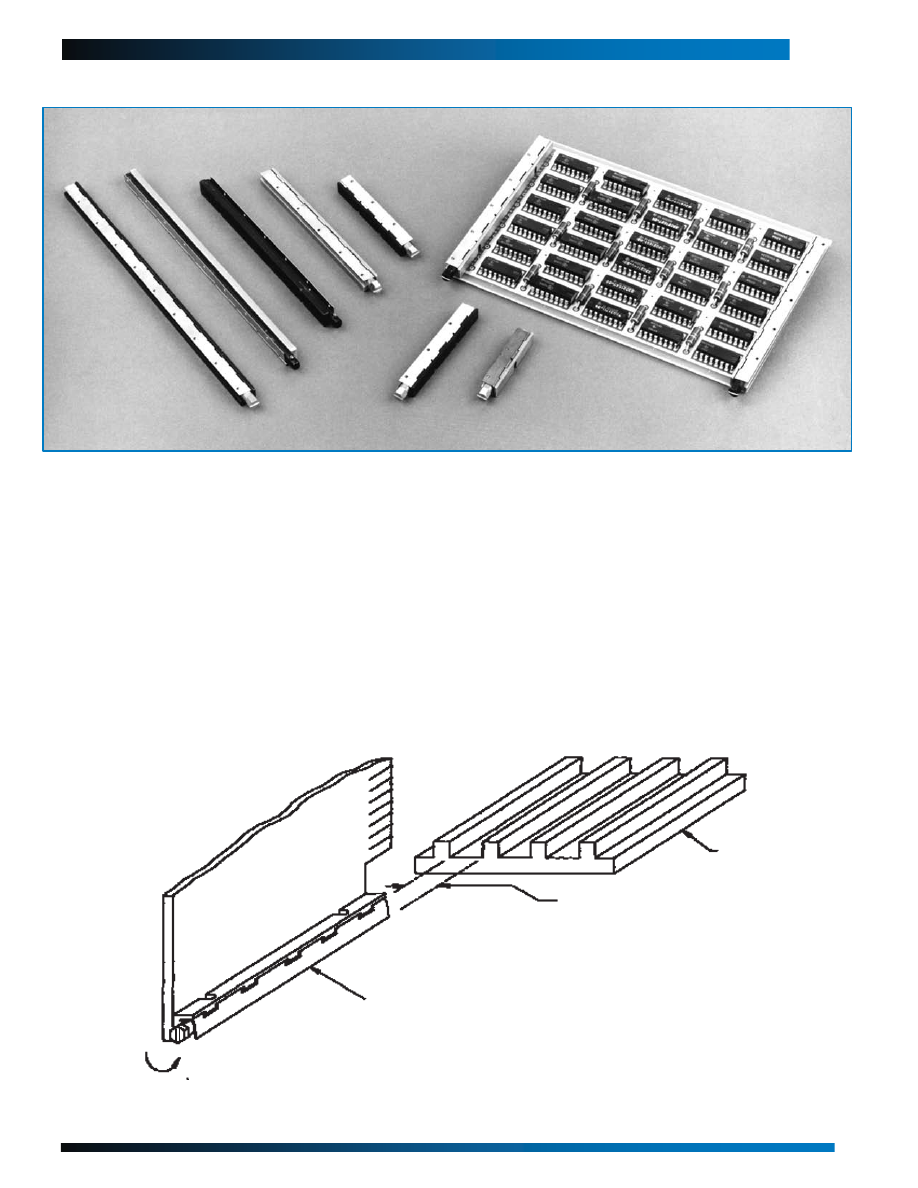

STANDARD ZIF CIRCUIT BOARD

RE

T

AINERS





DESIGN FEATURES





■



QUICK LOCKING ACTION





■

  UNIFORM HEAT  TRANSFER





■

  COMPLETE  INTERCHANGEABILITY





■

  VISUAL  INDICATION OF  LOCK/UNLOCK







GENERAL  DESCRIPTION



The ZIF retainer is a totally self-contained, precision

assembly that provides a highly effective thermal interface
between the circuit board and coldwall. Board lengths
between 1-1/2” and 12” can be accommodated.



A ZIF retainer consists of:

(1) an aluminum housing



(2) a rod/cam assembly constructed from an aluminum

or stainless steel double flat rod extrusion. The ZIF
rod assembly is driven by one of three options: pin,
hex-head or screwdriver slot



(3) a beryllium copper spring



ZIF retainers are mounted to any flat metal surface (coldwall).

The standard configuration is attached with 4-40 hardware.
However, the retainer housing can be supplied with tapped
holes for M3x.5 metric hardware, or left undrilled with only
index pins for vacuum brazing, dip brazing or epoxy bonding.



TECHNICAL ASSISTANCE-CUSTOM DESIGNS



Our engineering staff has extensive experience in the

packaging of ZIF retainers. Modification of standard

housings, cams and spring configurations for  special

design applications is frequently possible. We welcome the

opportunity of providing you  with  the  assistance  needed  to

solve all of your thermal management problems.





SPECIFICATIONS



The ZIF cam detent design gives added assurance that a

PCB will remain securely locked in position even under

extreme vibration and shock levels. Detent action occurs

during the final 15 degrees of cam rotation and virtually

eliminates any possibility of the cam unlocking under

environmental stress.







ZIF  OPERATION





To  Lock







Housing





To  Unlock







Unlocked,



Zero-

Insertion



Force (ZIF)

Position



Cam  Shaft





Spring





Circuit   Board   or

Thermal   Management

Frame





Coldwall  or



Mounting Surface





Locked, Maximum

Clamping Force

Position





Improving the thermal conduc-
tivity of circuit board retainers
enhances system performance
by increasing the reliability of
electronic components  and circuit
modules. Extensive testing of
ZIF retainers in the CTS
Engineering Test Laboratory
demonstrates that they have
the  best  thermal  performance
of any circuit board retainer
available.







3°C-inch



WATT



Clamping pressure is not only
essential to heat transfer, but
also a critical requirement for
retention of PCBs under severe
shock and vibration. ZIF retainers
have been subjected to the most
extreme test conditions  specified
in MIL-STD-810C. Nominal
retention force for a circuit
board held captive by a pair of
ZIF retainers (I/O connector
excluded) is shown in the graph.



FOR  MECHANICAL RETENTION

PER  PAIR



12



CTS

®







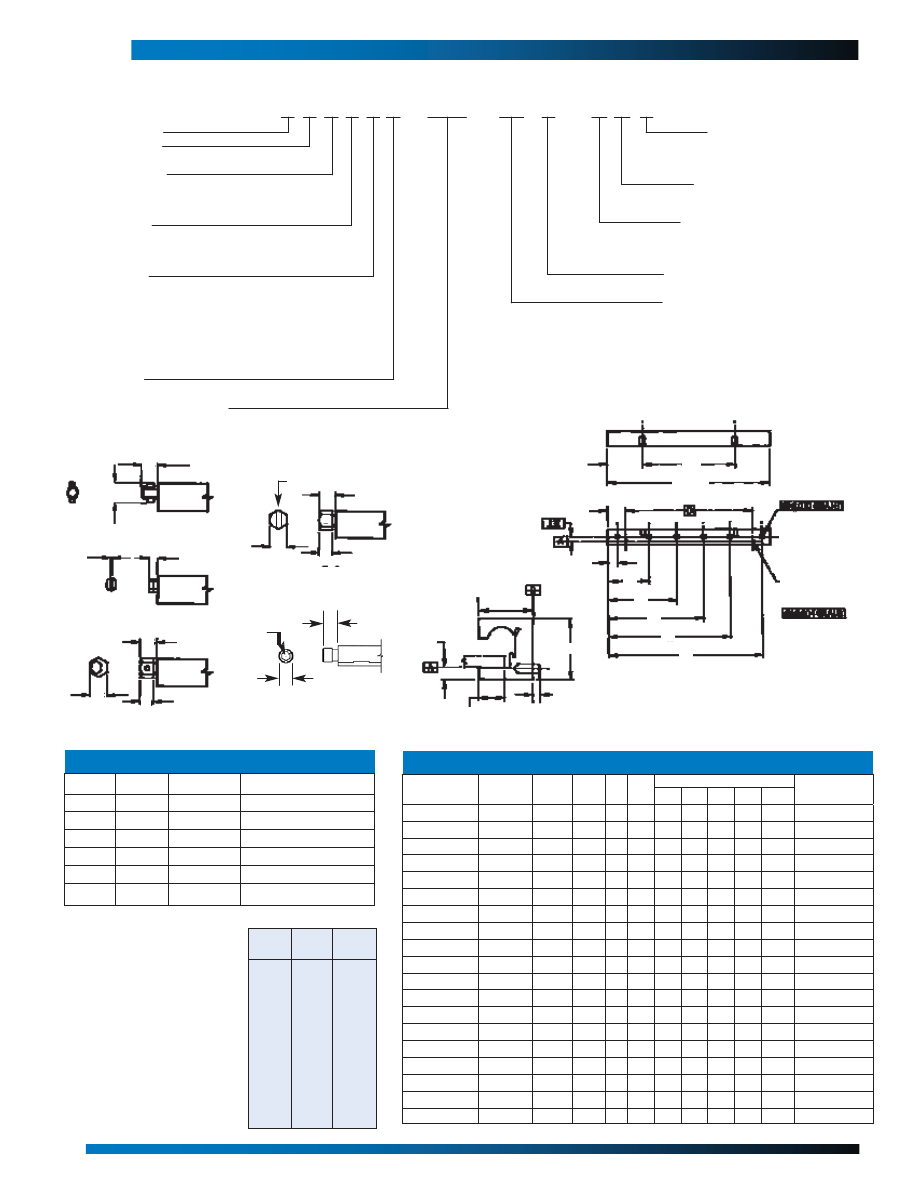

ZIF HOUSING DIMENSIONS



LENGTH

DESIGNATION

SPRING

LENGTH

A

±.005

B



C



D



4-40 MOUNTING HOLES

NO. OF

MNTG.HOLES

E



F



G



H

J



03



1.5



1.50

.75

—

.50



1.25 —



—



—



—



2



04



1.5



2.00

1.00 — 1.00 1.75 —



—



—



—



2



05



1.5



2.50

1.25 — 1.50 2.25 —



—



—



—



2



06



3



3.00

.75 1.5 2.00 1.50 2.75



—



—



—



3



07



3



3.50

1.00 1.5 2.50 1.75 3.25



—



—



—



3



08



3



4.00

1.25 1.5 3.00 2.00 3.75



—



—



—



3



09



4.5



4.50

.75 3.0 3.50 2.25 4.25



—



—



—



3



10



4.5



5.00

1.00 3.0 4.00 1.75 3.25



4.75



—



—



4



11



4.5



5.50

1.25 3.0 4.50 2.00 3.50



5.25



—



—



4



12



6



6.00

.75 4.5 5.00 2.00 4.00



5.75



—



—



4



13



6



6.50

1.00 4.5 5.50 2.25 4.25



6.25



—



—



4



14



6



7.00

1.25 4.5 6.00 2.50 4.50



6.75



—



—



4



15



7.5



7.50

2.25 3.0 6.50 2.00 3.75



5.50



7.25

—



5



16



7.5



8.00

2.50 3.0 7.00 2.00 4.00



6.00



7.25

—



5



17



7.5



8.50

2.75 3.0 7.50 2.25 4.25



6.25



8.25

—



5



18



9



9.00

3.75 1.5 8.00 2.50 4.50



6.50



8.75

—



5



19



9



9.50

4.00 1.5 8.50 2.00 3.75



5.75



7.50 9.25

6



20



9



10.00 4.25 1.5 9.00 2.00 4.00



6.00



8.00 9.75

6



21



10.5



10.50 5.25 — 9.50 2.25 4.25



6.25



8.25 10.25

6



BOARD

THICK



K

REF



L

MAX



.031”



.79mm



.094”



2.39mm



.400”



10.16mm

.050”



1.27mm



.075”



1.90mm



.400”



10.16mm

.062”



1.57mm



.063”



1.60mm



.400”



10.16mm

.084”



2.13mm



.063”



1.60mm



.422”



10.72mm

.093”



2.36mm



.079”



2.01mm



.447”



11.34mm

.125”



3.17mm



.082”



2.08mm



.478”



12.11mm

ORDERING  INFORMATION -  STANDARD  ZIF



Z  A  S  1  1  1  -  0 6 2  -   1 5  R *  -  B  B  U



ZIF Designation



Assembly Option



A=Assembled   K=Kit



Mounting Method

B=Brazed
S=Screws 4-40



M=Metric Screws (M3x0.5)



Housing Series



1=Without Pins



2=With .062x.040



Extended Aluminum Index Pins



Rod Assembly



1=Pin Drive, Aluminum Rod (6” Max.)



2=Pin Drive, Steel Rod



3=Slot Drive, Steel Rod (4.5” Max.)



4=1/4 Hex Drive, Aluminum Rod



7=3/16 Hex Drive, Steel Rod











Spring Plating

U=Unplated
B=Black Cadmium
N=Nickel



Rod Plating



B=Black Anod. Aluminum Rods



P=Passivated, Steel Rods



Housing Plating

B=Black Anodize
U=Unplated
R=Chem. Film



R=Right Hand Part



L=Left Hand Part



Assembly Length in .5” Increments x 2



Ex: 7.5”=15



①

S=3/16 Hex Drive, Steel Rod



①

Z=1/8”  Socket Head Cap, Steel Rod



Spring Series



1=Current Design



Board Thickness (±.005 Max.)



.031” .050” .062”  .084” .093” .125”





ROD STYLES



*All assembled ZIFs must have a left or right designation.



Any kit with a 1/4 inch hexhead drive must have a left or right designation.





①

Visual  identification slot painted yellow.







.31”



7.9mm









Fig. 1

(Pin Drive)



.25”



6.3mm





Visual Identification Slot



.25”



6.3mm









*.50”



12.7mm



B



C

A±.005










SCREW  MOUNTED
PARTS  ONLY





.04”



9.1mm





.12”



3.2mm



3/16”  HEX







Fig. 4





.15”



3.8mm





*.25”



6.3mm





TYPE 1 HOUSING



+.002









Fig. 2

(Screwdriver Slot Drive)



.25”








1/8”  INTERNAL

HEX W/ PAINTED

INDICATOR



(3/16” Hexhead Drive)







.25”



6.3mm







.385±.010”



9.78±.25mm





K  REF



*E

.062”

—.001

DIA.  x



.125 MIN DEEP



*F

(2 PLC ALL PARTS)



*G



(LOCATING PIN HOLES)



*H

TYPE 2 HOUSING



6.3mm







1/4” HEX”

.20”



5.1mm







.22”



5.6mm








Fig. 5



(1/8” Socket Head Cap)










.175-.195”



L  MAX









.040”



1.02mm



ON TYPE  2



*J



*

TOLERANCE  ±.005



.062 x .040”



1.57 x 1.02mm
EXTENDED ALUMINUM
INDEX  PINS



Fig. 3



(1/4” Hexhead Drive)



4.45-4.95mm



BOARD  INSERTION  DEPTH



HOUSING   ONLY



ROD TYPE



DESIG.



FIG. NO. MATERIAL



MAX. SPRING LENGTH



ZRA1



1



aluminum



6 inches



ZRA2



1



steel



10.5 inches



ZRA3



2



steel



4.5 inches



ZRA4



3



aluminum



10.5 inches



ZRA7



4



steel



10.5 inches



①

ZRAS



4



steel



10.5 inches





ZIF circuit board retainers

are available in several standard

configurations. When ordering

standard ZIF assemblies, kits

or individual  components,

please refer to the ZIF identi-

fication number guide shown

above. Custom ZIF retainers

will be assigned special part

number  identification.




























All dimensions are in inches unless otherwise noted.

13

CTS

®







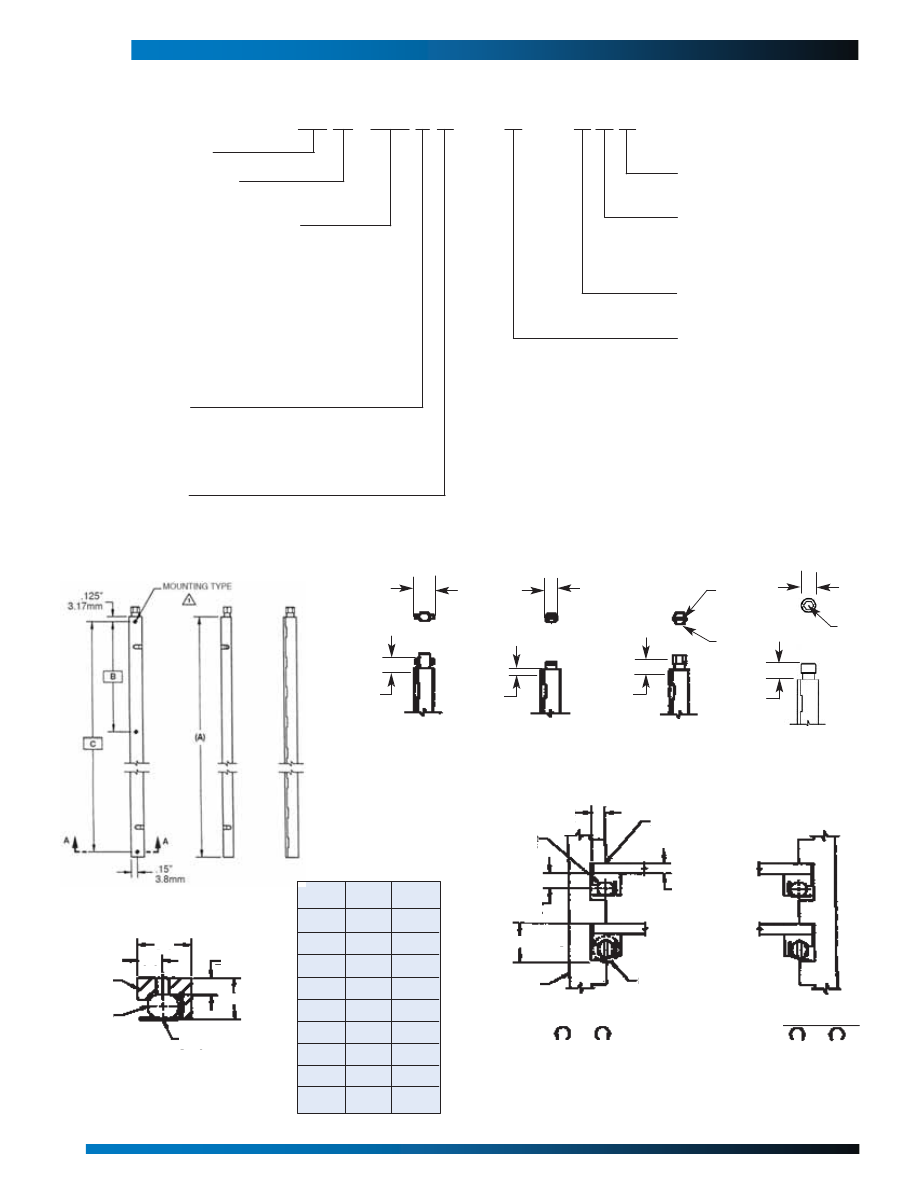

ZIF III CIRCUIT BOARD

RE

T

AINERS











































GENERAL DESCRIPTION



DESIGN FEATURES





ZIF III retainers are the latest in the state-of-the-

art PC board mountable retainers. Unlike other designs on
the  market, CTS’s ZIF III features a quick, quarter-turn
locking mechanism  that provides for a positive and fast
assembly. Its unique locking design produces a uniform
pressure  distribution  along the PCB edge for the absolute
best  heat  transfer and resistance to extreme shock and
vibration. It will  not warp your circuit boards unlike
some others available  in the market. If you have high
density PC board mounting  applications for military,
space, medical, industrial controls,  computers and
communications, you need ZIF III Circuit  Board
Retainers.



■



PC  BOARD  MOUNTABLE





■



POSITIVE 1/4  TURN LOCKING





■



FIELD MAINTAINABLE





■



QUICK AND  EASY  INSTALLATION





■



SUPERIOR MECHANICAL RETENTION





■



THERMALLY  EFFICIENT,  0.9°C-INCH/WATT

















COLD PLATE

















THERMAL IMPEDANCE IS



RECOMMENDED GAP:



PC BOARD THICKNESS +0.300”
TOTAL COMBINED TOLERANCE FOR
PCB AND COLD PLATE:  ±0.007”











1/4 TURN LOCKING



NO TORQUE WRENCH
REQUIRED



0.9 °C-IN/WATT PER EACH RETAINER





PULL OUT FORCE IS 210



LBS FOR A PAIR OF 6 INCH RETAINERS





U.S. Patent No. 5,200,882



PC BOARD  WITH ZIF  III  RETAINER



14



CTS

®







SPECIFICATIONS

ORDERING INFORMATION -  ZIF  III





Z  3  A

3  7  S  B

-

3

-

B  N  L





ZIF III DESIGNATION





TOP ASSEMBLY OPTION



A=Assembled   B=Kit





LENGTH OF HOUSING ASSEMBLY



15=1.50 Inch



22=2.25 Inch



30=3.00 Inch



37=3.75 Inch



45=4.50 Inch



52=5.25 Inch



60=6.00 Inch



67=6.75 Inch



75=7.50 Inch



Consult factory for custom or longer lengths.



MOUNTING TYPE

S=Screw Mounting (2-56)
B=No Holes



I=2-56 Helical Insert (Locking)
M=Screw Mounting (M3x.05)



HOUSING FINISH

B=Black Anodize
U=Unplated
R=Chemical Film







R=Right Hand Part



L=Left Hand Part





SPRING FINISH

U=Unplated
B=Black Cadmium



N=Nickel





SPRING MATERIAL



B=Be Cu





ROD TYPE



1=Pin Drive, Aluminum Rod



4.5” Max.



2=Pin Drive, Stainless Steel



3=Slot Drive, Stainless Steel



3.75” Max.



7=3/16 Hex Drive, Stainless



Steel



S=Type 7 With Painted



Indicator



Z=1/8” Socket Head Cap,

Stainless Steel Rod
w/ Painted Indicator





















.31”



7.9mm














.25”



6.3mm
















.12”



3.2mm



.18”



4.6mm












.25”



6.3mm



3/16”



HEX HEAD







INDICATOR
SLOT







.25”



6.3mm



.22”



5.6mm





1/8”
INTERNAL
HEX  W/
PAINTED
INDICATOR















PIN DRIVE

TYPE 1 & 2



SCREWDRIVER SLOT

TYPE 3



HEX HEAD DRIVE

TYPE 7 & S



SOCKET HEAD CAP

TYPE Z



ROD STYLES

























ROD (IN UNLOCKED POSITION)

TO LOCK TURN ROD 90° CCW
(ROD HEX HEAD NOT SHOWN

FOR CLARITY)



.15”



3.8mm



2 PL





THERMAL IMPEDANCE
BETWEEN PC BOARD AND
COLD PLATE IS 0.9 °C IN/WATT









.18”



BOARD THK.











.15”



3.8mm



HOUSING







.32”



8.1mm











MAX.  SCREW

ENGAGEMENT



.087”



2.21mm









1.500” —  1.250”



38.10mm —  31.75mm



2.250” —  2.000”



57.15mm —  50.80mm



3.000” —  2.750”



76.20mm —  69.85mm



3.750” —  3.500”



95.25mm —  88.90mm



4.500” —  4.250”



4.6mm



2 PL





BOARD THK.



.300±.007”



7.62±.18mm







COLD PLATE













3/16” SOCKET WRENCH WITH



.310” OD (IF NECESSARY,
MODIFY COLD PLATE TO CLEAR
SOCKET WRENCH HEAD



ROD





SPRING





.25”



6.3mm



114.30mm —  107.95mm



5.250” —  5.000”



133.35mm —  127.00mm



LEFT HAND PART



ROD (IN LOCKED POSITION)



RIGHT HAND PART





SECTION

A—A





TOTAL WEIGHT PER ASSEMBLY:



ALUMINUM ROD 3.42 GRAM/IN.
STAINLESS STEEL 5.23 GRAM/IN



6.000” 2.875”  5.750”



152.40mm       7.03mm

146.05mm



6.750” 3.250”  6.500”



171.45mm      82.55mm       165.10mm



7.500” 3.625”  7.250”



190.50mm      92.08mm       184.15mm

LOCK



UNLOCK



LOCK



UNLOCK

.





Dimensions are for reference use only. Contact CTS for



dimensions with tolerances or standard part drawings.



All dimensions are in inches unless otherwise noted.

A

DIM





B



   BSC
   DIM



C

   BSC
   DIM



15

CTS

®





MECHANICAL AND

THERMAL CHARACTERISTICS





3.75 in.



(95.25mm)



5.25 in.



(133.35mm)



6.75 in.



(171.45mm)



Clamping Force
lb. (N)





112 (500)





157 (700)





202 (900)



Retention Force
lb. (N)





60 (265)





83 (370)





107 (480)



Thermal Resistance



°C/W





0.32





0.23





0.18





ZIF PRIME CIRCUIT BOARD RETAINERS





DESIGN FEATURES







■



PC BOARD MOUNTABLE






■

  POSITIVE  1/4 TURN  LOCKING






■

  QUICK INSTALLATION






■

  SUPERIOR MECHANICAL RETENTION






■

  THERMALLY EFFICIENT,  0.9°C-INCH/WATT











GENERAL  DESCRIPTION





The ZIF Prime is the latest in state-of-the-art rugged retainers

released by CTS Electronic Components. It offers the most
common finish and actuation styles and maintains the superior
thermal and mechanical features of the ZIF III. New additional
features include lower locking/unlocking torque requirements
and enhanced visual indication of locked/unlocked  status.



The ZIF Prime is a totally self-contained precision assembly

that provides a highly effective thermal and mechanical interface
between the circuit board and coldwall. The ZIF Prime retainer
is mounted to a heat frame or directly to the PC board and
provides exceptional thermal performance while allowing the
rapid exchange of electronic circuitry to minimize equipment
downtime.



Primary characteristics of the ZIF family of retainers

include quick and easy installation with a 1/4 turn lock and
unlock, uniform contact area to enable uniform board pressure
and heat transfer, superior thermal performance and capability



to withstand rugged environments.



PRODUCT  BENEFITS





■

 Standard  parts  consist  of:



•



Aluminum housing with black anodize
finish



•



Stainless steel rod with 3/16 in. external hex head,
passivated



•



Beryllium copper spring, electroless nickel-plated



•



2-56 screw mounting



■

 Thermal  impedance  of  0.9°  C-in/W  (equivalent  to



ZIF  III)



■

 Direct drop-in for ZIF III parts in terms of performance

and mounting pattern

■

 Same 1/4 turn locking procedure as Standard ZIF and

ZIF III products

■

 Enhanced visual indication method for determining

locked/unlocked part status

■

 Recommended slot width of .300 in. (7.62mm) + PC

board thickness; tolerance ±0.005 in. (0.13mm)

■

 Capable of operating in rugged environments as per

MIL-STD-810








This table indicates the mechanical and thermal

characteristics of the ZIF Prime based on different
retainer lengths. The values shown are for a pair at nominal
dimensions and can be used as a baseline for design
purposes. ZIF Prime retainers should be tested in final
customer configurations as mechanical interfaces can
impact retainer performance.



16



CTS

®







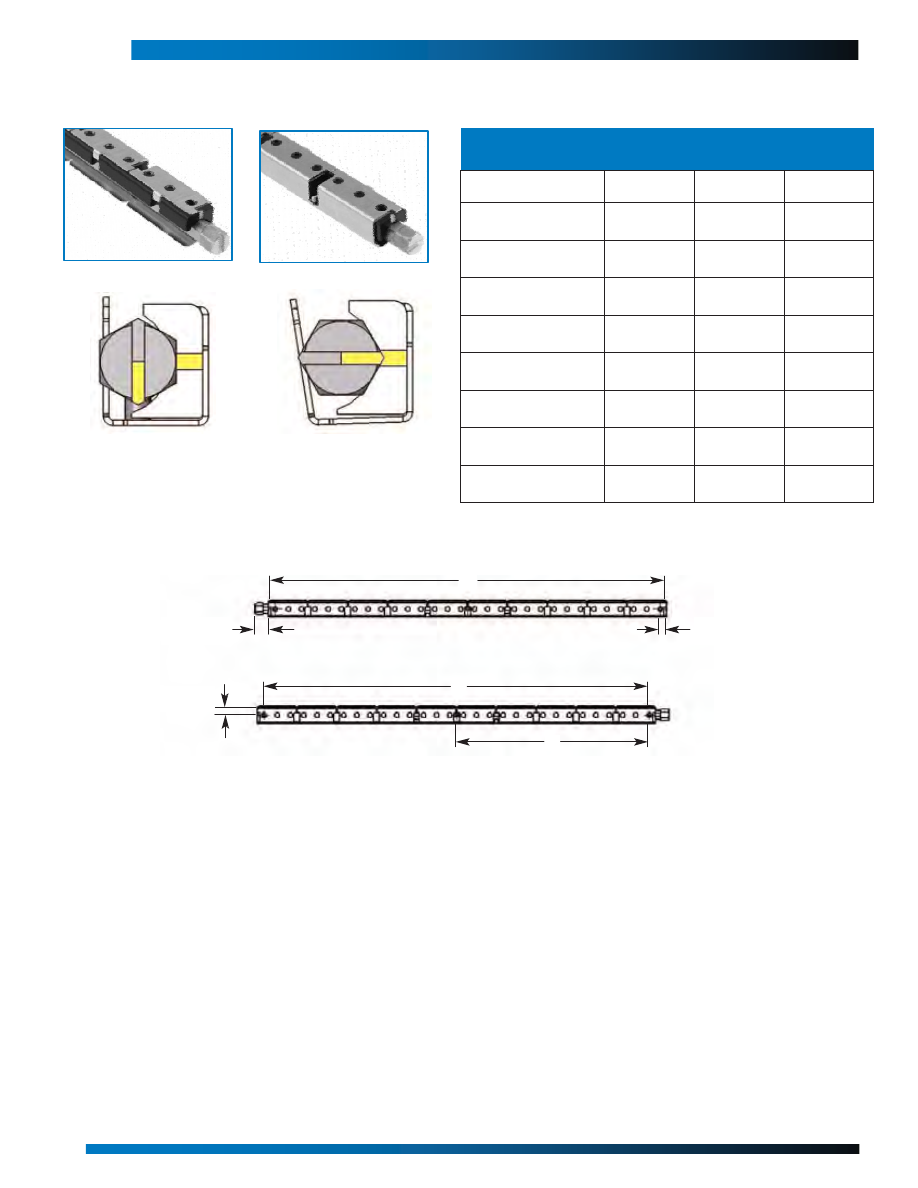

DIMENSIONAL

SPECIFICATIONS



Part Number



“A” DIM





“B” DIM



“C” DIM



ZAP-22-R or ZAP-22-L



2.25 in



(57.15mm)



—



2.00 in



(50.80mm)



ZAP-30-R or ZAP-30-L



3.00 in



(76.20mm)



—



2.75 in



(69.85mm)



ZAP-37-R or ZAP-37-L



3.75 in



(95.25mm)



—



3.50 in



(88.90mm)



ZAP-45-R or ZAP-45-L



4.50 in



(114.30mm)



—



4.25 in



(107.95mm)



ZAP-52-R or ZAP-52-L



5.25 in



(133.35mm)



—



5.00 in



(127.00mm)



ZAP-60-R or ZAP-60-L



6.00 in



(152.40mm)



2.875 in



(73.03mm)



5.75 in



(146.05mm)



ZAP-67-R or ZAP-67-L



6.75 in



(171.45mm)



3.250 in



(82.55mm)



6.50 in



(165.10mm)



ZAP-75-R or ZAP-75-L



7.50 in



(190.50mm)



3.625 in



(92.08mm)



7.25 in



(184.15mm)







ZIF PRIME SPECIFICATIONS





























UNLOCKED



LOCKED














A







.25”



6.35mm



.125”



3.18mm







.15”

C



3.81mm







B





All dimensions are in inches unless otherwise noted.









The ZIF Prime consists of three precision manufactured  parts — the housing, spring, and rod. The following military
and federal specifications  are followed in the manufacture  of all ZIF rugged retainers and their components.





FEDERAL



QQ-A-200/9, Aluminum Alloy 6063, Bar, Rod, Shapes,

Tube and Wire, Extruded



QQ-S-763, Steel Bars, Wire, Shapes, Forgings,

Corrosion Resistant



QQ-C-533, Copper Beryllium Alloy Strip





QQ-P-35, Passivation of Stainless Steel










Dimensions are for reference use only. Contact CTS for
dimensions with tolerances or standard part drawings.





THE MILITARY



MIL-A-8625, Anodic Coatings for Aluminum and



Aluminum Alloys



MIL-C-26074, Coatings, Electroless Nickel



MIL-STD-810, Test Method Standard for Environmental



Engineering Considerations and Laboratory Tests



MIL-P-24441/9, Paint, Epoxy-Polyamide, Primer,

Yellow, Formula 158, Type 1



MIL-C-5541, Chemical Conversion Coatings on



Aluminum and Aluminum Alloys



MIL-I-45208, Inspection System Requirements



17

CTS

®







THERMAL LINKS

GENERAL DESCRIPTION



CTS’ thermal links provide an effective retainer

and efficient thermal path between semiconductor and
heat sinks or chassis. CTS’ unique design gives











superior retention  and  thermal  conductivity  due  to
their 6 to 8-segment fingers versus the 2 or 3-segment
fingers available from other manufacturers.





THERMAL LINKS FOR TO-5, TO-8 AND TO-18 TRANSISTORS





Thermal Link Retainers Without BeO Insulators





Fig.



#



Semiconductor

Case Type



Part Number

Mounting

Method



Black Cadmium Finish

Dull Nickel Finish



1



2



3



3



4



5



6



7



7



8



TO-18



TO-18



TO-18



TO-18



TO-18



TO-5



TO-5



TO-5



TO-5



TO-5



TXBE-019-021B

TXB2P-019-028B

TX1807B



TX1807-1B

TX1847B



TXBE-032-031B

TXB2P-032-037B

TX0507-1B
TX0507-2B

TX0547B



TXBE-019-021ND

TXB2P-019-028ND

TX1807ND



TX1807-1ND

TX1847ND



TXBE-032-031ND

TXB2P-032-037ND

TX0507-1ND
TX0507-2ND

TX0547ND



Rivet/Solder



2-56 Screw



4-40 Stud



6-32 Stud



2-56 Hex Nut



Rivet/Solder



4-40 Screw



6-32 Stud



10-32 Stud



14-40 Hex Nut









Dimensions are for reference use only. Contact CTS for

dimensions  with  tolerances  or standard part drawings.








Thermal Link Retainers With BeO Insulators





Fig.



#



Semiconductor

Case Type



Part Number



Mounting



Method



Black Cadmium Finish

Dull Nickel Finish



1



1



2



2



3



4



5



5



6



6



7



8



TO-18



TO-18**

TO-18



TO-18



TO-18



TO-18



TO-5



TO-5**

TO-5



TO-5



TO-5



TO-5



TXP1803B
TXP1808B

TX1806B

TX1806-1B

TX1822B



—

TXP0503B
TXP0508B

TX0506-1B
TX0506-2B

TX0522B



—



TXP1803ND
TXP1808ND

TX1806ND

TX1806-1ND

TX1822ND

TX1805-ND

TXP0503ND
TXP0508ND

TX0506-1ND
TX0506-2ND

TX0522ND

TX0505-ND



2-56 Screw



2-56 Screw



4-40 Stud



6-32 Stud



2-56 Hex Nut



Solder



4-40 Screw



4-40 Screw



6-32 Stud



10-32 Stud



4-40 Hex Nut



Solder



**BeO and thermal  link are brazed together.





Dimensions are for reference use only. Contact CTS for

dimensions  with  tolerances  or standard part drawings.










THERMAL LINKS FOR TO-8s







TXBE-050-028X

TXB2P-050-037X









Dimensions are for reference use only. Contact CTS for

dimensions with tolerances or standard part drawings.



Thermal Link Retainers Without BeO Insulators





Part Number



Mounting



Method



Max. Weight



(Grams)



Case



Diameter



Black Cadmium Finish



Dull Nickel Finish

TXBE-045-028B

TXB2P-045-037B

TXBE-050-028B

TXB2P-050-037B

TXBE-055-028B

TXB2P-055-037B



TXBE-045-028ND

TXB2P-045-037ND

TXBE-050-028ND

TXB2P-050-037ND

TXBE-055-028ND

TXB2P-055-037ND



Solder, Epoxy, Rivet

4-40 Screw



Solder, Epoxy, Rivet

4-40 Screw



Solder, Epoxy, Rivet

4-40 Screw



1.5



4.5



1.5



4.5



1.5



4.5



0.455



0.455



0.500



0.500



0.550



0.550



Screw and shouldered nylon washer for .060 chassis included;



If mounting  hardware not  desired,  deleted  “P”  from  part  number.



18



CTS

®







ADDITIONAL EXTRUDED PRODUCTS FOR

TO-126, TO-202, TO-218 AND TO-220 TRANSISTORS





7-338 & 7-339-1, -2, -3, -4


























7-340-1, -2, -3, -4

























7-345-1, -2, -3, -4









19

CTS

®





Semiconductor



Case Type





*Ø °C/W



Part Number

“A”



Dim.



Commercial Black



Military Black





TO-66





14.4



—



LAD66A4B





1.00



TO-126/127/220



TO-126/127/220



17.0



14.7



LAE66A3CB

LAE66A4CB



—



—



0.75



1.00



Semiconductor



Case Type





*Ø °C/W



Part Number

“A”

Dim.



Commercial Black

Military Black

TO-3



TO-3



TO-3



10.7



10.3



9.3



—



—

LAT03B5CB



LAIC3B3B

LAT03B4B



—



0.75



1.00



1.25





HEAT SINKS FOR METAL AND PLASTIC CASE, CASE-MOUNTED SEMICONDUCTORS









LA-A Series





























LA-B Series




































*Natural convection, case-ambient mounted on G10 board























UP and UP1 Series





Semiconductor



Case Type





*Ø °C/W



Part Number

“A”

Dim.



Commercial Black

Military Black

TO-3



TO-3



10.4



7.1



UP1-TO3-CB

UP-TO3-CB



—



UP-TO3-B



0.50



1.00



20



CTS

®







Semiconductor



Case Type





*Ø °C/W

Part Number

“A”

Dim.



Unplated

Commercial Black

TO-126/127/220



28.8



PA1-1U



PA1-1CB



.50



Semiconductor



Case Type



Part Number

*Ø °C/W

Commercial Black





TO-126/127/220





20.0



PB1-36CB



BOARD-MOUNTED HEAT SINKS



PC Series





Semiconductor



Case Type





*Ø °C/W

Part Number

“A”

Dim.



Commercial Black

TO-126/127/220



27.3



PC1-1CB



.38















PSC2 Series





Semiconductor



Case Type





*Ø °C/W

Part Number



Unplated



Commercial Black





TO-220



(Anti-Rotation Tabs)





36.7



PSC2T2U



PSC2T2CB







VERTICALLY MOUNTED HEAT SINKS WITH BOARD-MOUNTED TABS





Vertical Tab Mounted Heat  Sinks











Fig. 1





Fig. 1





*Natural convection, case-ambient mounted on G10 board





7-342-1, -2, -3, -4

PA Series

21

CTS

®








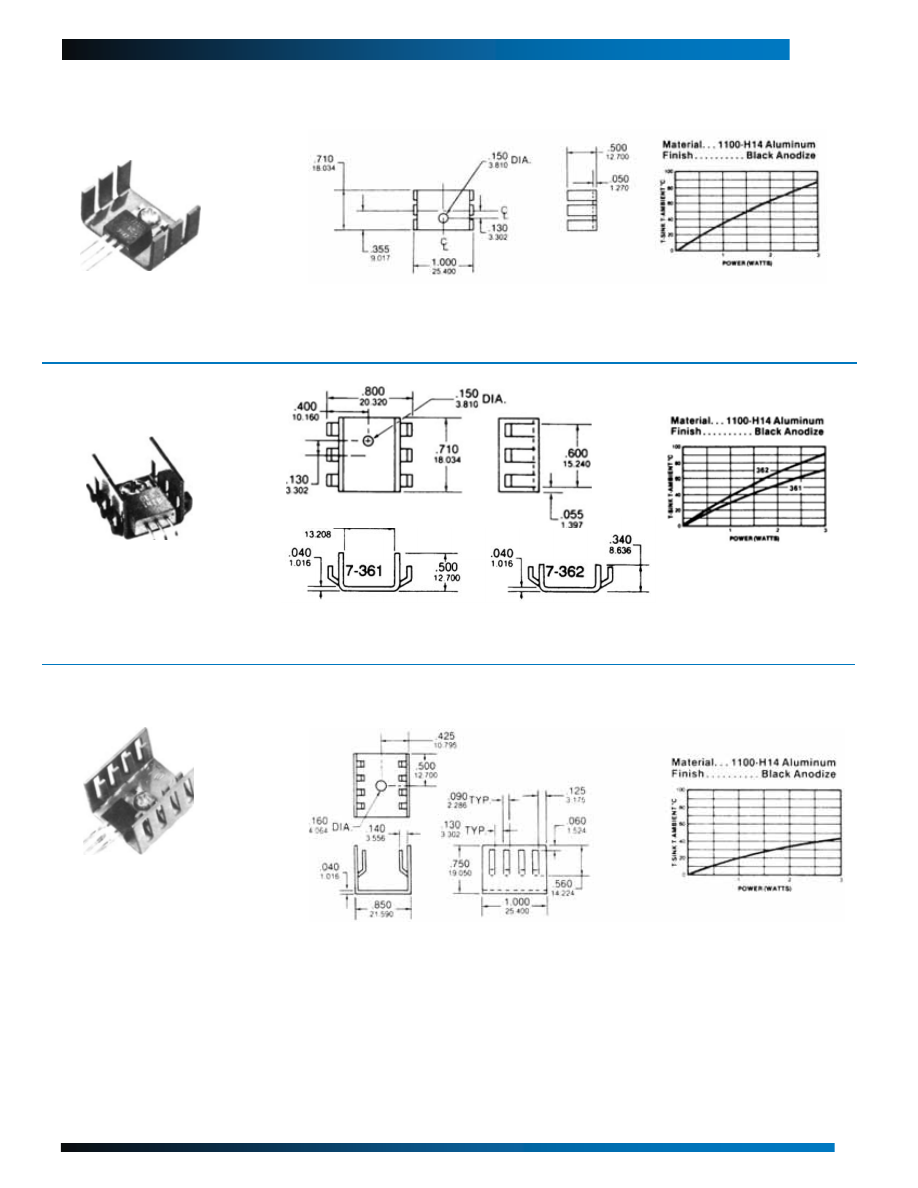

BOARD

AND

VERTICALLY MOUNTED

HEAT

SINKS









7-192
















.








































7-361 & 7-362




















.
















































_











7-370









6

u











20

--   -













Additional CTS Products Include:







Clock Generator Modules
Synthesizer Modules (VCO/PLL)
Crystal Resonators
Clock Oscillators
Oven Controlled Crystal Oscillators (OCXO)
Temperature Compensated Crystal Oscillators (TCXO)
Voltage Controlled Oscillators (VCO)
Voltage Controlled SAW Oscillators (VCSO)
Voltage Controlled Crystal Oscillators (VCXO)
Frequency Translator/Jitter Attenuators
DIP Switches
Ceramic Filters
EMC Filters
Potentiometers/Trimmers
Resistor Networks and Chip Arrays
Termination and Bias Networks/ClearOne

™
























CTS Sales Products are supported by well qualified Manufacturing

 Representatives

and Authorized Stocking Distributors. You may locate your Representative  or
Preferred Distributor at

www.ctscorp.com.





Your  CTS Sales Representative is:








































CTS Electronic Components



North America:  +1-800-757-6686
International: +1-508-435-6831
Asia: +65-655-17551
thermalsales@ctscorp.com

•

www.ctscorp.com









©

Copyright CTS Corp. 2014
