X362





301  WEST  O  STREET

•

  OGALLALA, NE  69153

Phone:  (308) 284-3611

e-mail:  sales@ascapacitor.com

Fax:  (308) 284-8324

web:  www.ascapacitor.com

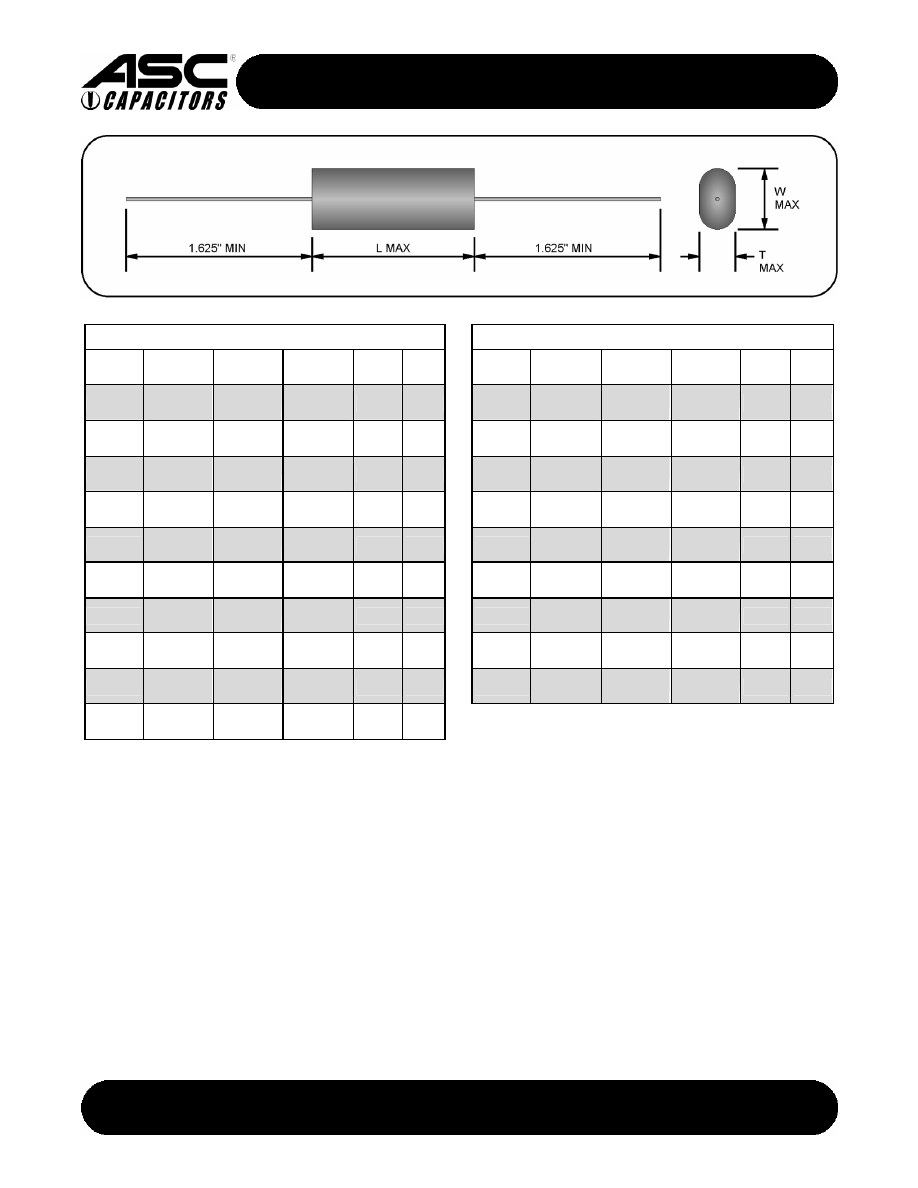

100VDC



100VDC

CAP

(µF)

T

MAX

W

MAX

L

MAX

LEAD

AWG

I

PEAK



(A)



CAP

(µF)

T

MAX

W

MAX

L

MAX

LEAD

AWG

I

PEAK



(A)

0.015

0.140"

(3.6mm)

0.230"

(5.8mm)

0.450"

(11.4mm)

24

0.8



0.47

0.280"

(7.1mm)

0.380"

(9.7mm)

0.830"

(21.1mm)

24

5.2

0.022

0.140"

(3.6mm)

0.230"

(5.8mm)

0.450"

(11.4mm)

24

1.2



0.68

0.340"

(8.6mm)

0.430"

(10.9mm)

0.830"

(21.1mm)

24

7.5

0.033

0.140"

(3.6mm)

0.230"

(5.8mm)

0.580"

(14.7mm)

24

0.7



0.82

0.370"

(9.4mm)

0.470"

(11.9mm)

0.830"

(21.1mm)

22

9.0

0.047

0.140"

(3.6mm)

0.230"

(5.8mm)

0.580"

(14.7mm)

24

1.0



1.0

0.260"

(6.6mm)

0.430"

(10.9mm)

1.200"

(30.5mm)

22

6.0

0.068

0.150"

(3.8mm)

0.250"

(6.4mm)

0.580"

(14.7mm)

24

1.4



2.0

0.380"

(9.7mm)

0.550"

(14.0mm)

1.200"

(30.5mm)

22

12.0

0.082

0.170"

(4.3mm)

0.260"

(6.6mm)

0.580"

(14.7mm)

24

1.7



5.0

0.490"

(12.4mm)

0.650"

(16.5mm)

1.700"

(43.2mm)

20

20.0

0.10

0.190"

(4.8mm)

0.280"

(7.1mm)

0.580"

(14.7mm)

24

2.1



10.0

0.640"

(16.3mm)

0.810"

(20.6mm)

1.950"

(49.5mm)

20

30.0

0.15

0.230"

(5.8mm)

0.320"

(8.1mm)

0.580"

(14.7mm)

24

3.2



15.0

0.800"

(20.3mm)

0.960"

(24.4mm)

1.950"

(49.5mm)

20

45.0

0.22

0.270"

(6.9mm)

0.370"

(9.4mm)

0.580"

(14.7mm)

24

4.6



20.0

0.930"

(23.6mm)

1.100"

(27.9mm)

1.950"

(49.5mm)

20

60.0

0.33

0.270"

(6.9mm)

0.370"

(9.4mm)

0.700"

(17.8mm)

24

4.6

















PAGE 1 OF 4

METALLIZED POLYPROPYLENE
TAPE WRAP AND EPOXY FILL CASE











X362





301  WEST  O  STREET

•

  OGALLALA, NE  69153

Phone:  (308) 284-3611

e-mail:  sales@ascapacitor.com

Fax:  (308) 284-8324

web:  www.ascapacitor.com

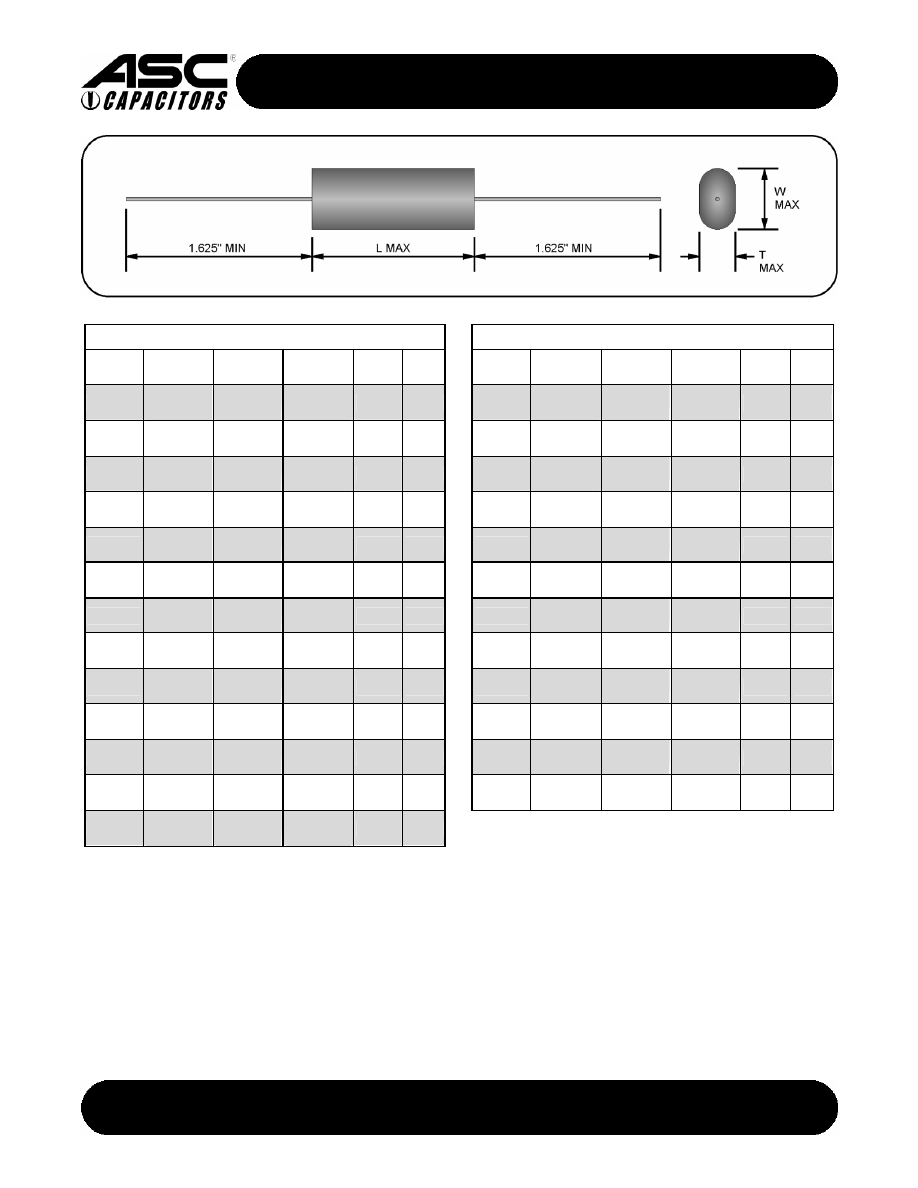

200VDC



200VDC

CAP

(µF)

T

MAX

W

MAX

L

MAX

LEAD

AWG

I

PEAK



(A)



CAP

(µF)

T

MAX

W

MAX

L

MAX

LEAD

AWG

I

PEAK



(A)

0.0082

0.140"

(3.6mm)

0.230"

(5.8mm)

0.450"

(11.4mm)

24

0.6



0.33

0.350"

(8.9mm)

0.440"

(11.2mm)

0.830"

(21.1mm)

24

5.3

0.010

0.140"

(3.6mm)

0.230"

(5.8mm)

0.450"

(11.4mm)

24

0.7



0.47

0.370"

(9.4mm)

0.460"

(11.7mm)

1.000"

(25.4mm)

22

5.6

0.015

0.140"

(3.6mm)

0.230"

(5.8mm)

0.580"

(14.7mm)

24

0.5



0.68

0.340"

(8.6mm)

0.500"

(12.7mm)

1.220"

(31.0mm)

22

6.8

0.022

0.140"

(3.6mm)

0.230"

(5.8mm)

0.580"

(14.7mm)

24

0.7



0.82

0.370"

(9.4mm)

0.540"

(13.7mm)

1.220"

(31.0mm)

22

8.2

0.033

0.170"

(4.3mm)

0.260"

(6.6mm)

0.580"

(14.7mm)

24

1.1



1.0

0.410"

(10.4mm)

0.580"

(14.7mm)

1.220"

(31.0mm)

20

10.0

0.047

0.200"

(5.1mm)

0.290"

(7.4mm)

0.580"

(14.7mm)

24

1.5



2.0

0.520"

(13.2mm)

0.690"

(17.5mm)

1.500"

(38.1mm)

20

14.0

0.068

0.230"

(5.8mm)

0.330"

(8.4mm)

0.580"

(14.7mm)

24

2.2



5.0

0.690"

(17.5mm)

0.860"

(21.8mm)

1.950"

(49.5mm)

20

25.0

0.082

0.250"

(6.4mm)

0.350"

(8.9mm)

0.580"

(14.7mm)

24

2.6



10.0

0.990"

(25.1mm)

1.160"

(29.5mm)

1.950"

(49.5mm)

20

50.0

0.10

0.280"

(7.1mm)

0.370"

(9.4mm)

0.580"

(14.7mm)

24

3.2



15.0

1.250"

(31.8mm)

1.440"

(36.6mm)

1.950"

(49.5mm)

20

75.0

0.15

0.270"

(6.9mm)

0.370"

(9.4mm)

0.730"

(18.5mm)

24

3.2



20.0

1.420"

(36.1mm)

1.590"

(40.4mm)

1.950"

(49.5mm)

20

100.0

0.22

0.280"

(7.1mm)

0.380"

(9.7mm)

0.830"

(21.1mm)

24

3.5


















PAGE 2 OF 4

METALLIZED POLYPROPYLENE
TAPE WRAP AND EPOXY FILL CASE











X362





301  WEST  O  STREET

•

  OGALLALA, NE  69153

Phone:  (308) 284-3611

e-mail:  sales@ascapacitor.com

Fax:  (308) 284-8324

web:  www.ascapacitor.com

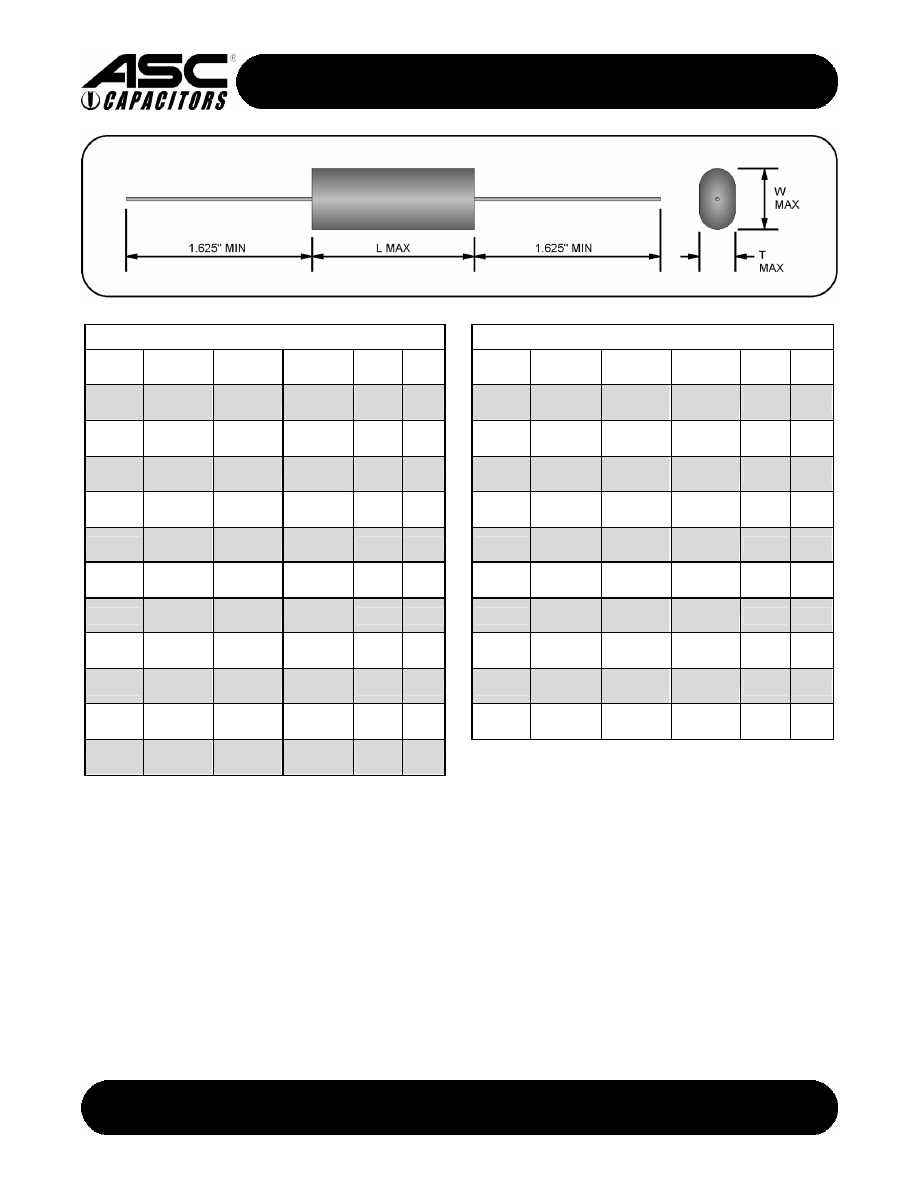

400VDC



400VDC

CAP

(µF)

T

MAX

W

MAX

L

MAX

LEAD

AWG

I

PEAK



(A)



CAP

(µF)

T

MAX

W

MAX

L

MAX

LEAD

AWG

I

PEAK



(A)

0.0010

0.140"

(3.6mm)

0.230"

(5.8mm)

0.450"

(11.4mm)

24

0.1



0.082

0.270"

(6.9mm)

0.360"

(9.1mm)

0.700"

(17.8mm)

24

2.4

0.0015

0.140"

(3.6mm)

0.230"

(5.8mm)

0.450"

(11.4mm)

24

0.1



0.10

0.290"

(7.4mm)

0.390"

(9.9mm)

0.700"

(17.8mm)

22

2.9

0.0022

0.140"

(3.6mm)

0.230"

(5.8mm)

0.450"

(11.4mm)

24

0.2



0.15

0.360"

(9.1mm)

0.450"

(11.4mm)

0.700"

(17.8mm)

22

4.4

0.0033

0.140"

(3.6mm)

0.230"

(5.8mm)

0.450"

(11.4mm)

24

0.3



0.22

0.380"

(9.7mm)

0.480"

(12.2mm)

0.830"

(21.1mm)

20

4.6

0.0047

0.140"

(3.6mm)

0.230"

(5.8mm)

0.450"

(11.4mm)

24

0.4



0.33

0.470"

(11.9mm)

0.570"

(14.5mm)

0.830"

(21.1mm)

20

6.9

0.0068

0.140"

(3.6mm)

0.230"

(5.8mm)

0.450"

(11.4mm)

24

0.6



0.47

0.370"

(9.4mm)

0.530"

(13.5mm)

1.200"

(30.5mm)

20

4.2

0.0082

0.140"

(3.6mm)

0.230"

(5.8mm)

0.580"

(14.7mm)

24

0.4



0.68

0.440"

(11.2mm)

0.620"

(15.7mm)

1.200"

(30.5mm)

20

6.1

0.010

0.140"

(3.6mm)

0.230"

(5.8mm)

0.580"

(14.7mm)

24

0.5



0.82

0.500"

(12.7mm)

0.660"

(16.8mm)

1.200"

(30.5mm)

20

7.4

0.015

0.140"

(3.6mm)

0.230"

(5.8mm)

0.580"

(14.7mm)

24

0.7



1.0

0.480"

(12.2mm)

0.650"

(16.5mm)

1.450"

(36.8mm)

20

9.0

0.022

0.170"

(4.3mm)

0.260"

(6.6mm)

0.580"

(14.7mm)

24

1.0



2.0

0.620"

(15.7mm)

0.790"

(20.1mm)

1.700"

(43.2mm)

20

14.0

0.033

0.210"

(5.3mm)

0.310"

(7.9mm)

0.580"

(14.7mm)

24

1.5



5.0

0.920"

(23.4mm)

1.090"

(27.7mm)

1.950"

(49.5mm)

20

30.0

0.047

0.250"

(6.4mm)

0.350"

(8.9mm)

0.580"

(14.7mm)

24

2.1



10.0

1.320"

(33.5mm)

1.490"

(37.8mm)

1.950"

(49.5mm)

20

60.0

0.068

0.300"

(7.6mm)

0.400"

(10.2mm)

0.580"

(14.7mm)

24

3.1



















PAGE 3 OF 4

METALLIZED POLYPROPYLENE
TAPE WRAP AND EPOXY FILL CASE













X362



301  WEST  O  STREET

•

  OGALLALA, NE  69153

Phone:  (308) 284-3611

e-mail:  sales@ascapacitor.com

Fax:  (308) 284-8324

web:  www.ascapacitor.com

PAGE 4 OF 4

GENERAL SPECIFICATIONS




PHYSICAL CHARACTERISTICS



CONSTRUCTION:

 NON-INDUCTIVE WOUND METALLIZED POLYPROPYLENE.



CASE:

  FLAME RETARDANT TAPE WRAP CASE AND EPOXY FILL.



LEAD MATERIAL:

  AXIAL SOLDER COATED OR TINNED SOLID WIRE, AWG AS SPECIFIED IN TABLES.



DIMENSIONS:

 AS SPECIFIED IN TABLES.



ELECTRICAL CHARACTERISTICS



CAPACITANCE:

  AS SPECIFIED IN TABLES ± REQUESTED TOLERANCE WHEN MEASURED AT OR

REFERRED TO 1000 ± 20 HZ FOR CAP VALUES GREATER THAN 1.0UF; 120HZ ±20HZ FOR CAP VALUES
LESS THAN OR EQUAL TO 1.0UF AND 25 ± 5 °C.


TOLERANCE:

 ±1%, ±2%, ±5%, ±10%, AND ±20% AVAILABLE.  OTHER TOLERANCES AVAILABLE UPON

REQUEST.


DISSIPATION FACTOR:

  SHALL NOT BE GREAT ER THAN 0.1% WHEN ME ASURED AT OR REFERRED TO

1000 ± 20 HZ AND 25 ± 5 °C FOR CAP VALUES GREATER THAN 1.0UF; 120HZ ±20HZ FOR CAP VALUES
LESS THAN OR EQUAL TO 1.0UF.


INSULATION RESISTANCE:

  SHALL BE GREATER THAN 200,000 M

Ω

 FOR CAPACITANCE VALUES 0.5 µF

AND LESS OR 100,000 M

Ω

 X µF FOR CAPACITANCE VALUES GREATER THAN 0.5µF WHEN MEASURED

AFTER 2 MINUTES ELECTRIFICATION AT 100VDC AND 25 ± 5 °C.


DIELECTRIC STRENGTH:

  200% RATED VOLTAGE FOR 1 MINUTE THROUGH A LIMITING RESISTANCE

OF 100 OHMS/VOLT AT 25 ± 5 °C.


RATED VOLTAGE:

  100VDC, 200VDC, AND 400VDC AVAILABLE.



TEMPERATURE:

  -55 °C TO +105 °C AT  FULL RATED VOLTAGE OPERATIONAL TEMPERATURE, +105 °C

MAX STORAGE TEMPERATURE.


ADDITIONAL INFORMATION



ORDERING INFORMATION:

  ALL ASC CAPACITORS ARE ORDERED BY "FAMILY CAP-TOL-VOLT"

DESIGNATION.  (I.E.  TO ORDER AN X362 0.1µF, ±10%, 200VDC CAPACITOR, REQUEST PART NUMBER
"X362 .1-10-200")


SEE ALSO:

  "GENERAL INFORMATION - POLYPROPYLENE CAPACITORS" DOCUMENT FOR ADDITIONAL

PHYSICAL, ELECTRICAL, AND PERFORMANCE CHARACTERISTICS NOT MENTIONED IN THIS FILE.


WARNING:

  INFORMATION ON THIS FILE IS SUBJECT TO CHANGE WITHOUT NOTICE AT ASC'S

DISCRETION.












METALLIZED POLYPROPYLENE
TAPE WRAP AND EPOXY FILL CASE
