PTC thermistors for overcurrent
protection

Leaded disks, coated, 230 V

Series/Type:

B598**

Date:

December 2007

© EPCOS AG 2007. Reproduction, publication and dissemination of this publication, enclosures hereto and the
information contained therein without EPCOS' prior express consent is prohibited.

Applications

Overcurrent and short-circuit protection

Features

Lead-free terminals
Manufacturer's logo and type designation stamped on in black or red for T

ref

= 80

°

C

and for T

ref

= 120

°

C and 130

°

C stamped on in white

Short response times
UL approval for T

ref

= 130

°

C to UL 1434 with V

max

= 220 V and V

R

= 220 V

(file number E69802)
UL approval for T

ref

= 120

°

C to UL 1434 with V

max

= 230 V and V

R

= 220 V

(file number E69802)
UL approval for T

ref

= 80

°

C to UL 1434 with V

max

= 165 V and V

R

= 145 V

(file number E69802)
VDE approval (license number 104843 E)
RoHS-compatible

Options

Leadless disks and leaded disks without coating available on request
Thermistors with diameter b

≤

11.0 mm are also available on tape (to IEC 60286-2)

Delivery mode

Cardboard strips (standard)
Cardboard tape reeled or in Ammo pack on request

Overcurrent protection

Leaded disks, coated, 230 V

C810 ... C890

Page 2 of 15

Please read Cautions and warnings and
Important notes at the end of this document.

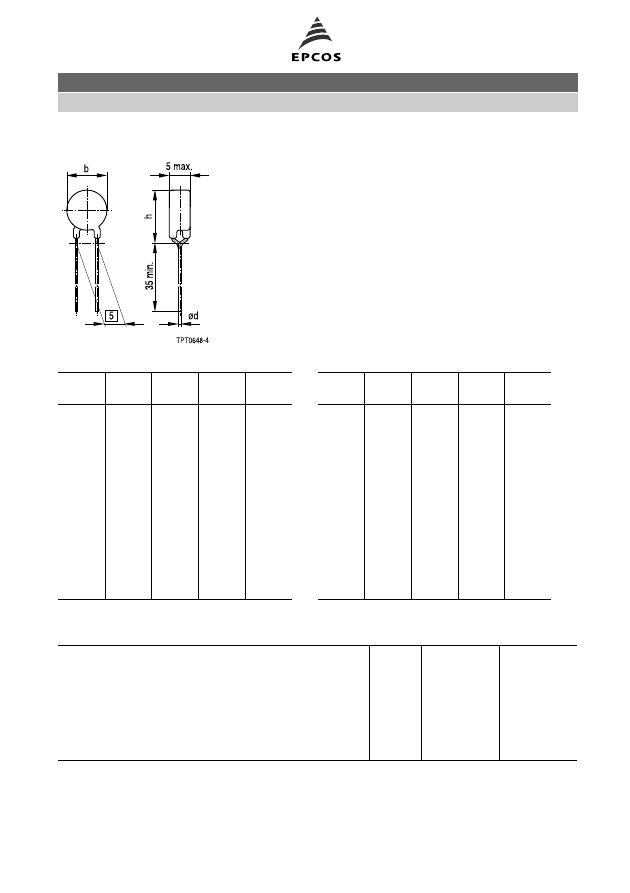

Dimensional drawing

Dimensions (mm)

Type

T

ref

°

C

b

max

h

max

∅

d

C810

130

22.0

25.5

0.8

C830

80

22.0

25.5

0.6

C830

120

22.0

25.5

0.6

C830

130

17.5

21.0

0.8

C840

80

17.5

21.0

0.6

C840

120

17.5

21.0

0.6

C840

130

13.5

17.0

0.6

C850

80

13.5

17.0

0.6

C850

120

13.5

17.0

0.6

C850

130

11.0

14.5

0.6

C860

80

11.0

14.5

0.6

C860

120

11.0

14.5

0.6

C860

130

9.0

12.5

0.6

Type

T

ref

°

C

b

max

h

max

∅

d

C870

80

9.0

12.5

0.6

C870

120

9.0

12.5

0.6

C870

130

6.5

10.0

0.6

C872

120

9.0

12.5

0.6

C873

120

9.0

12.5

0.6

C874

120

9.0

12.5

0.6

C875

120

9.0

12.5

0.6

C880

80

6.5

10.0

0.6

C880

120

6.5

10.0

0.6

C880

130

4.0

7.5

0.6

C883

120

6.5

10.0

0.6

C890

80

4.0

7.5

0.5

C890

120

4.0

7.5

0.5

General technical data

Max. operating voltage

(T

A

= 60

°

C)

V

max

265

VDC or VAC

Rated voltage

V

R

230

VDC or VAC

Switching cycles

N

100

Tolerance of R

R

(T

ref

= 80

°

C or 120

°

C)

∆

R

R

±

25

%

Tolerance of R

R

(T

ref

= 130

°

C)

∆

R

R

±

20

%

Operating temperature range

(V = 0)

T

op

40/+125

°

C

Operating temperature range

(V = V

max

)

T

op

0/+60

°

C

Overcurrent protection

Leaded disks, coated, 230 V

C810 ... C890

Page 3 of 15

Please read Cautions and warnings and
Important notes at the end of this document.

Electrical specifications and ordering codes

Type

I

R

mA

I

S

mA

I

Smax

(V = V

max

)

A

I

r

(V = V

max

)

typ.
mA

T

ref

°

C

R

R

Ω

R

min

Ω

Ordering code

C810

650

980

7.0

20

130

3.5

2.3

B59810C0130A070

C830

460

920

7.0

20

120

3.7

2.4

B59830C0120A070

C830

450

680

4.1

15

130

5

3.3

B59830C0130A070

C840

330

500

2.2

13

130

9

5.9

B59840C0130A070

C840

330

660

4.1

15

120

6

3.8

B59840C0120A070

C830

250

510

7.0

15

80

3.7

2.2

B59830C0080A070

C850

200

320

1.5

10

130

13

8.6

B59850C0130A070

C850

200

400

2.2

13

120

10

6.4

B59850C0120A070

C840

170

350

4.1

10

80

6

3.6

B59840C0080A070

C860

140

230

1.0

9

130

25

16.5

B59860C0130A070

C860

140

280

1.5

10

120

15

9

B59860C0120A070

C850

110

230

2.2

8

80

10

6

B59850C0080A070

C870

100

150

0.4

6

130

50

33

B59870C0130A070

C870

100

200

1.0

9

120

25

15

B59870C0120A070

C860

90

180

1.5

6

80

15

7.8

B59860C0080A070

C872

80

160

1.0

9

120

35

21

B59872C0120A070

C873

70

140

1.0

9

120

45

27

B59873C0120A070

C870

60

130

1.0

5

80

25

13

B59870C0080A070

C874

60

125

1.0

9

120

55

31

B59874C0120A070

C875

55

110

1.0

9

120

65

36

B59875C0120A070

C880

55

90

0.2

5

130

160

106

B59880C0130A070

C880

55

110

0.4

6

120

70

39

B59880C0120A070

C883

35

70

0.4

5

120

120

67

B59883C0120A070

C880

30

70

0.4

4

80

70

36.7

B59880C0080A070

C890

30

60

0.2

5

120

150

84

B59890C0120A070

C890

15

40

0.2

3

80

150

78.7

B59890C0080A070

Overcurrent protection

Leaded disks, coated, 230 V

C810 ... C890

Page 4 of 15

Please read Cautions and warnings and
Important notes at the end of this document.

Reliability data

Test

Standard

Test conditions

∆

R

25

/R

25

Electrical endurance,
cycling

IEC 60738-1

Room temperature, I

Smax;

V

max

Number of cycles: 100

< 25%

Electrical endurance,
constant

IEC 60738-1

Storage at V

max

/T

op

Test duration : 1000 h

< 25%

Damp heat

IEC 60738-1

Temperature of air: 40

°

C

Relative humidity of air: 93%
Duration: 56 days
Test according to IEC 60068-2-78

< 10%

Rapid change
of temperature

IEC 60738-1

T = T

LCT

, T = T

UCT

Number of cycles: 5
Test duration: 30 min
Test according to IEC 60068-2-14, Test Na

< 10%

Vibration

IEC 60738-1

Frequency range: 10 to 55 Hz
Displacement amplitude: 0.75 mm
Test duration: 3 · 2 h
Test according to IEC 60028-2-6, Test Fc

< 5%

Bump

IEC 60738-1

Pulse shape: half-sine
Acceleration: 50 g
Pulse duration: 1 ms; 6 · 3 pulses
Test according to IEC 60068-2-29

< 5%

Climatic sequence

IEC 60738-1

Dry heat: T = T

UCT

Test duration: 16 h
Damp heat first cycle
Cold: T = T

LCT

Test duration: 2 h
Damp heat 5 cycles
Tests performed according to
IEC 60068-2-30

< 10%

Overcurrent protection

Leaded disks, coated, 230 V

C810 ... C890

Page 5 of 15

Please read Cautions and warnings and
Important notes at the end of this document.

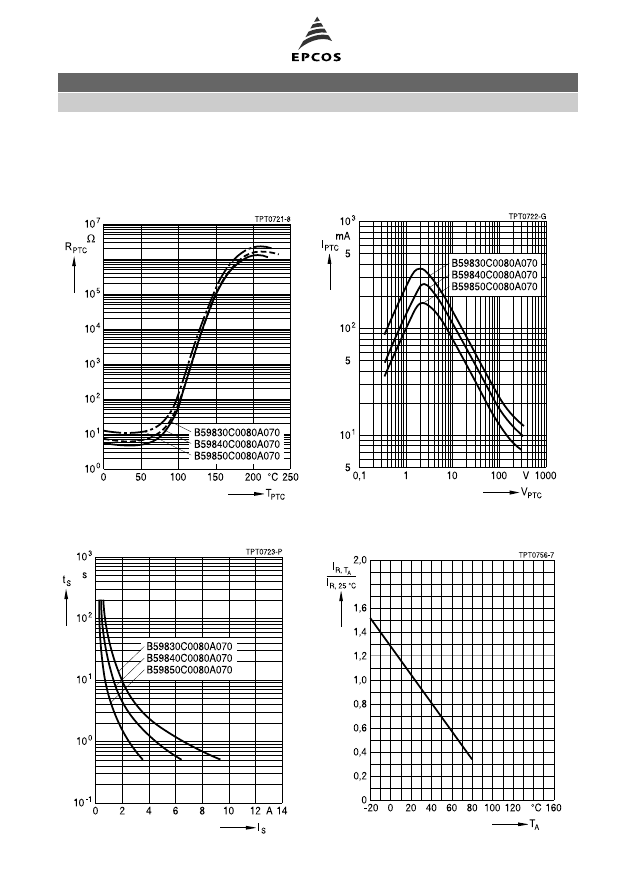

Characteristics (typical) for T

ref

= 80

°

C

PTC resistance R

PTC

versus

PTC temperature T

PTC

(measured at low signal voltage)

PTC current I

PTC

versus PTC voltage V

PTC

(measured at 25

°

C in still air)

Switching time t

S

versus switching current I

S

(measured at 25

°

C in still air)

Rated current I

R

versus ambient temperature T

A

(measured in still air)

Overcurrent protection

Leaded disks, coated, 230 V

C810 ... C890

Page 6 of 15

Please read Cautions and warnings and
Important notes at the end of this document.

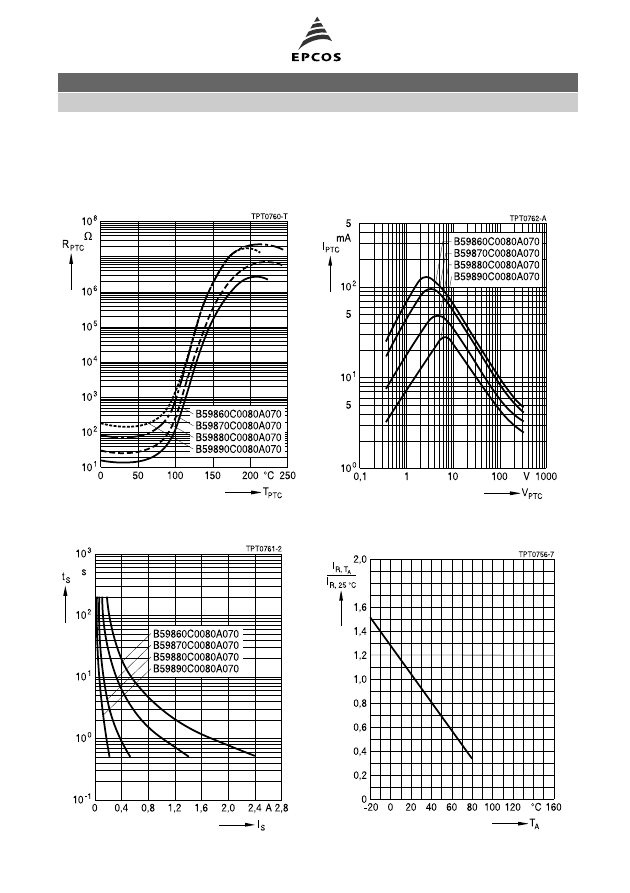

Characteristics (typical) for T

ref

= 80

°

C

PTC resistance R

PTC

versus

PTC temperature T

PTC

(measured at low signal voltage)

PTC current I

PTC

versus PTC voltage V

PTC

(measured at 25

°

C in still air)

Switching time t

S

versus switching current I

S

(measured at 25

°

C in still air)

Rated current I

R

versus ambient temperature T

A

(measured in still air)

Overcurrent protection

Leaded disks, coated, 230 V

C810 ... C890

Page 7 of 15

Please read Cautions and warnings and
Important notes at the end of this document.

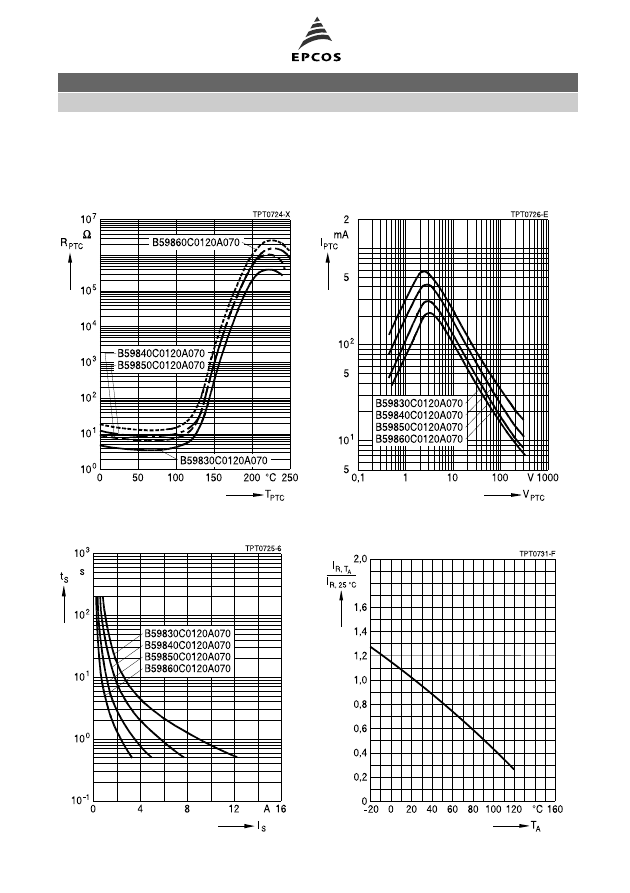

Characteristics (typical) for T

ref

= 120

°

C

PTC resistance R

PTC

versus

PTC temperature T

PTC

(measured at low signal voltage)

PTC current I

PTC

versus PTC voltage V

PTC

(measured at 25

°

C in still air)

Switching time t

S

versus switching current I

S

(measured at 25

°

C in still air)

Rated current I

R

versus ambient temperature T

A

(measured in still air)

Overcurrent protection

Leaded disks, coated, 230 V

C810 ... C890

Page 8 of 15

Please read Cautions and warnings and
Important notes at the end of this document.

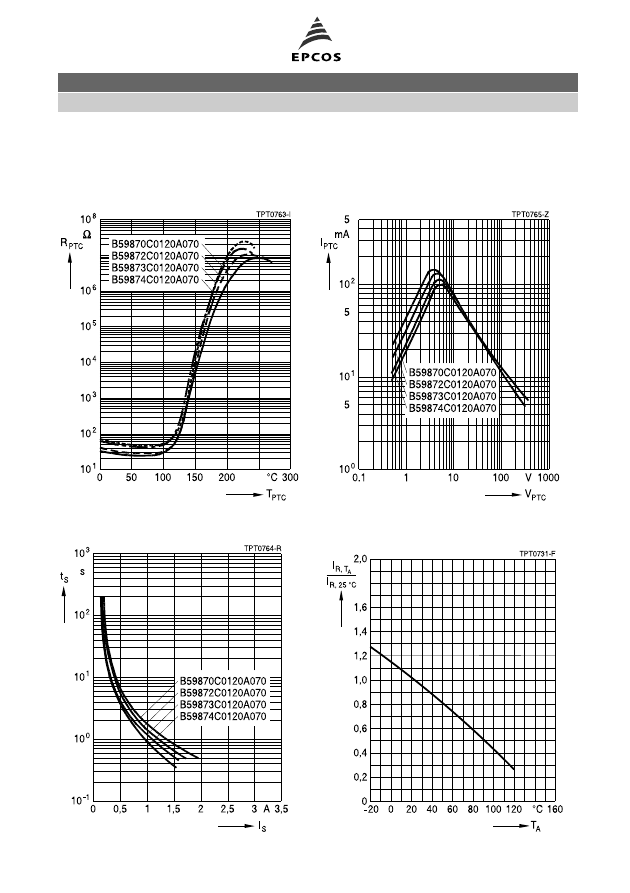

Characteristics (typical) for T

ref

= 120

°

C

PTC resistance R

PTC

versus

PTC temperature T

PTC

(measured at low signal voltage)

PTC current I

PTC

versus PTC voltage V

PTC

(measured at 25

°

C in still air)

Switching time t

S

versus switching current I

S

(measured at 25

°

C in still air)

Rated current I

R

versus ambient temperature T

A

(measured in still air)

Overcurrent protection

Leaded disks, coated, 230 V

C810 ... C890

Page 9 of 15

Please read Cautions and warnings and
Important notes at the end of this document.

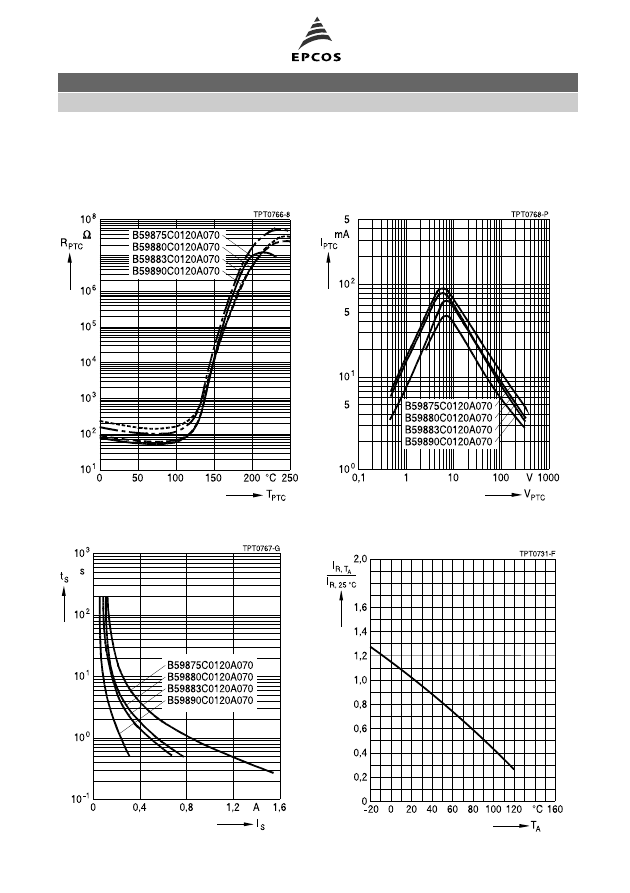

Characteristics (typical) for T

ref

= 120

°

C

PTC resistance R

PTC

versus

PTC temperature T

PTC

(measured at low signal voltage)

PTC current I

PTC

versus PTC voltage V

PTC

(measured at 25

°

C in still air)

Switching time t

S

versus switching current I

S

(measured at 25

°

C in still air)

Rated current I

R

versus ambient temperature T

A

(measured in still air)

Overcurrent protection

Leaded disks, coated, 230 V

C810 ... C890

Page 10 of 15

Please read Cautions and warnings and
Important notes at the end of this document.

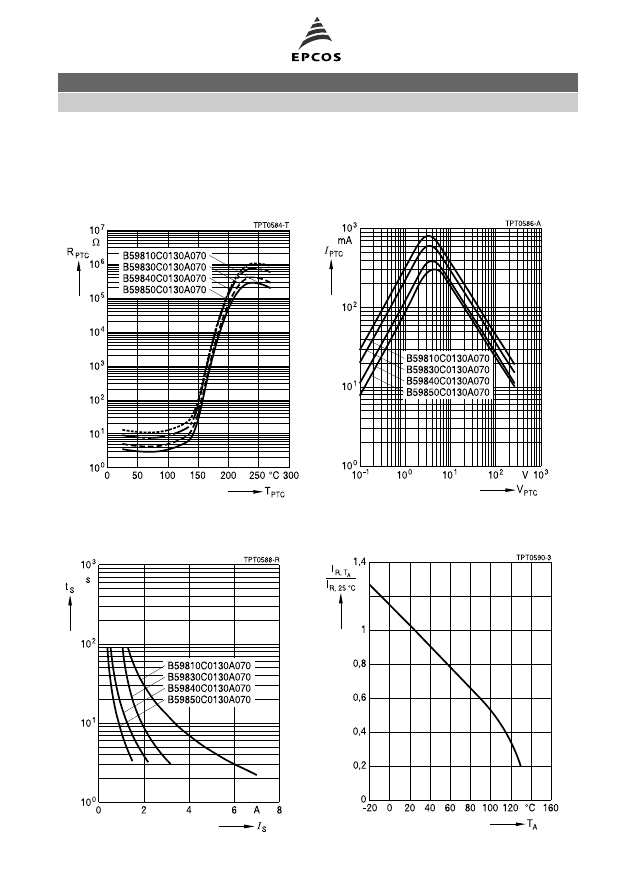

Characteristics (typical) for T

ref

= 130

°

C

PTC resistance R

PTC

versus

PTC temperature T

PTC

(measured at low signal voltage)

PTC current I

PTC

versus PTC voltage V

PTC

(measured at 25

°

C in still air)

Switching time t

S

versus switching current I

S

(measured at 25

°

C in still air)

Rated current I

R

versus ambient temperature T

A

(measured in still air)

Overcurrent protection

Leaded disks, coated, 230 V

C810 ... C890

Page 11 of 15

Please read Cautions and warnings and
Important notes at the end of this document.

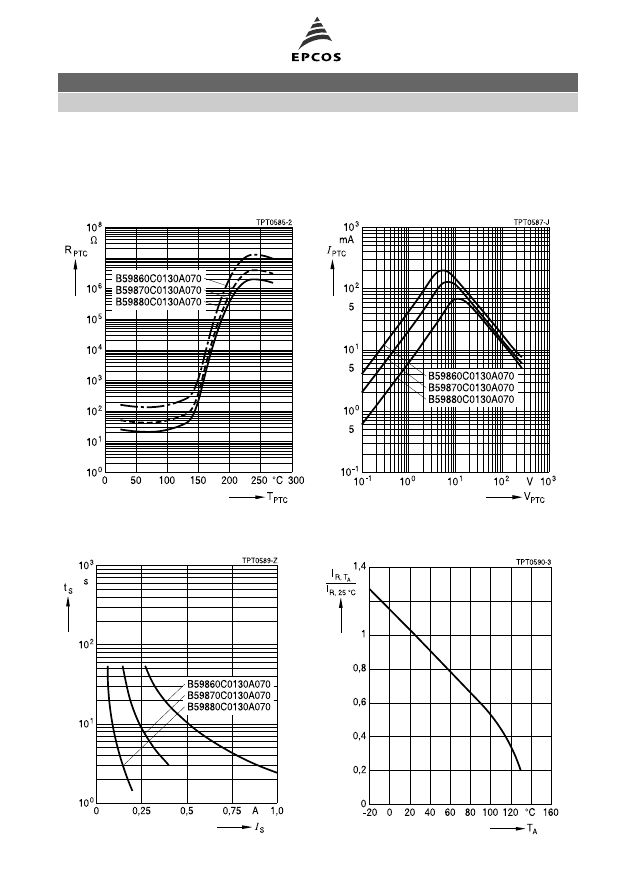

Characteristics (typical) for T

ref

= 130

°

C

PTC resistance R

PTC

versus

PTC temperature T

PTC

(measured at low signal voltage)

PTC current I

PTC

versus PTC voltage V

PTC

(measured at 25

°

C in still air)

Switching time t

S

versus switching current I

S

(measured at 25

°

C in still air)

Rated current I

R

versus ambient temperature T

A

(measured in still air)

Overcurrent protection

Leaded disks, coated, 230 V

C810 ... C890

Page 12 of 15

Please read Cautions and warnings and
Important notes at the end of this document.

Cautions and warnings

General

EPCOS thermistors are designed for specific applications and should not be used for purposes
not identified in our specifications, application notes and data books unless otherwise agreed
with EPCOS during the design-in-phase.
Ensure suitability of thermistor through reliability testing during the design-in phase. The ther-
mistors should be evaluated taking into consideration worst-case conditions.

Storage

Store thermistors only in original packaging. Do not open the package before storage.
Storage conditions in original packaging: storage temperature

25

°

C ... +45

°

C, relative hu-

midity

≤

75% annual mean, maximum 95%, dew precipitation is inadmissible.

Avoid contamination of thermistors surface during storage, handling and processing.
Avoid storage of thermistor in harmful environment with effect on function on long-term opera-
tion (examples given under operation precautions).
Use thermistor within 6 months after delivery.

Handling

PTCs must not be dropped. Chip-offs must not be caused during handling of PTCs.
Components must not be touched with bare hands. Gloves are recommended.
Avoid contamination of thermistor surface during handling.

Soldering (where applicable)

Use rosin-type flux or non-activated flux.
Insufficient preheating may cause ceramic cracks.
Rapid cooling by dipping in solvent is not recommended.
Complete removal of flux is recommended.
Standard PTC heaters are not suitable for soldering.

Mounting

Electrode must not be scratched before/during/after the mounting process.
Contacts and housing used for assembly with thermistor have to be clean before mounting. Es-
pecially grease or oil must be removed.
When PTC thermistors are encapsulated with sealing material, the precautions given in chapter
"Mounting instructions", "Sealing and potting" must be observed.
When the thermistor is mounted, there must not be any foreign body between the electrode of
the thermistor and the clamping contact.
The minimum force of the clamping contacts pressing against the PTC must be 10 N.
During operation, the thermistor’s surface temperature can be very high. Ensure that adjacent
components are placed at a sufficient distance from the thermistor to allow for proper cooling at
the thermistors.
Ensure that adjacent materials are designed for operation at temperatures comparable to the
surface temperature of thermistor. Be sure that surrounding parts and materials can withstand
this temperature.
Avoid contamination of thermistor surface during processing.

Overcurrent protection

Leaded disks, coated, 230 V

C810 ... C890

Page 13 of 15

Please read Cautions and warnings and
Important notes at the end of this document.

Operation

Use thermistors only within the specified temperature operating range.
Use thermistors only within the specified voltage and current ranges.
Environmental conditions must not harm the thermistors. Use thermistors only in normal at-
mospheric conditions. Avoid use in deoxidizing gases (chlorine gas, hydrogen sulfide gas, am-
monia gas, sulfuric acid gas etc), corrosive agents, humid or salty conditions.Contact with any
liquids and solvents should be prevented.
Be sure to provide an appropriate fail-safe function to prevent secondary product damage
caused by abnormal function (e.g. use VDR for limitation of overvoltage condition).

Overcurrent protection

Leaded disks, coated, 230 V

C810 ... C890

Page 14 of 15

Please read Cautions and warnings and
Important notes at the end of this document.

The following applies to all products named in this publication:

1.

Some parts of this publication contain statements about the suitability of our products for
certain areas of application. These statements are based on our knowledge of typical re-
quirements that are often placed on our products in the areas of application concerned. We
nevertheless expressly point out that such statements cannot be regarded as binding
statements about the suitability of our products for a particular customer application.
As a rule, EPCOS is either unfamiliar with individual customer applications or less familiar
with them than the customers themselves. For these reasons, it is always ultimately incum-
bent on the customer to check and decide whether an EPCOS product with the properties de-
scribed in the product specification is suitable for use in a particular customer application.

2.

We also point out that in individual cases, a malfunction of passive electronic compo-
nents or failure before the end of their usual service life cannot be completely ruled out
in the current state of the art, even if they are operated as specified. In customer applica-
tions requiring a very high level of operational safety and especially in customer applications
in which the malfunction or failure of a passive electronic component could endanger human
life or health (e.g. in accident prevention or life-saving systems), it must therefore be ensured
by means of suitable design of the customer application or other action taken by the customer
(e.g. installation of protective circuitry or redundancy) that no injury or damage is sustained by
third parties in the event of malfunction or failure of a passive electronic component.

3.

The warnings, cautions and product-specific notes must be observed.

4.

In order to satisfy certain technical requirements, some of the products described in this
publication may contain substances subject to restrictions in certain jurisdictions (e.g.
because they are classed as hazardous). Useful information on this will be found in our Ma-
terial Data Sheets on the Internet (www.epcos.com/material). Should you have any more de-
tailed questions, please contact our sales offices.

5.

We constantly strive to improve our products. Consequently, the products described in this
publication may change from time to time. The same is true of the corresponding product
specifications. Please check therefore to what extent product descriptions and specifications
contained in this publication are still applicable before or when you place an order. We also
reserve the right to discontinue production and delivery of products. Consequently, we
cannot guarantee that all products named in this publication will always be available. The
aforementioned does not apply in the case of individual agreements deviating from the fore-
going for customer-specific products.

6.

Unless otherwise agreed in individual contracts, all orders are subject to the current ver-
sion of the “General Terms of Delivery for Products and Services in the Electrical In-
dustry” published by the German Electrical and Electronics Industry Association
(ZVEI).

7.

The

trade

names

EPCOS,

BAOKE,

Alu-X,

CeraDiode,

CSSP,

MiniBlue,

MKK,

MLSC, MotorCap, PCC, PhaseCap, PhaseMod, SIFERRIT, SIFI, SIKOREL, SilverCap,
SIMDAD, SIMID, SineFormer, SIOV, SIP5D, SIP5K, ThermoFuse, WindCap are trademarks
registered or pending in Europe and in other countries. Further information will be found on
the Internet at www.epcos.com/trademarks.

Important notes

Page 15 of 15
