Features



* Selected AC input voltage by a switch.



* Withstand 300Vac surge voltage for 5 second.



* Full Protections: Short-circuit/ Over-voltage



  / Over-current/ Over temperature.



* LED indicator for normal output voltage operating



* 30mm ultra low profile.



* IEC/EN 62368-1 design compliance



* Up to 5000 meters operating altitude



* High efficiency and high reliability





◆



Safety Certification





◆



Description



This is an AC to DC switching mode power supply which can provide 200 watts continuous power with

convection cooling. It complies with world-wide Safety and EMC regulations (refer to details below).

This PSU is high c/p (capability/price) value for various industrial applications.



◆

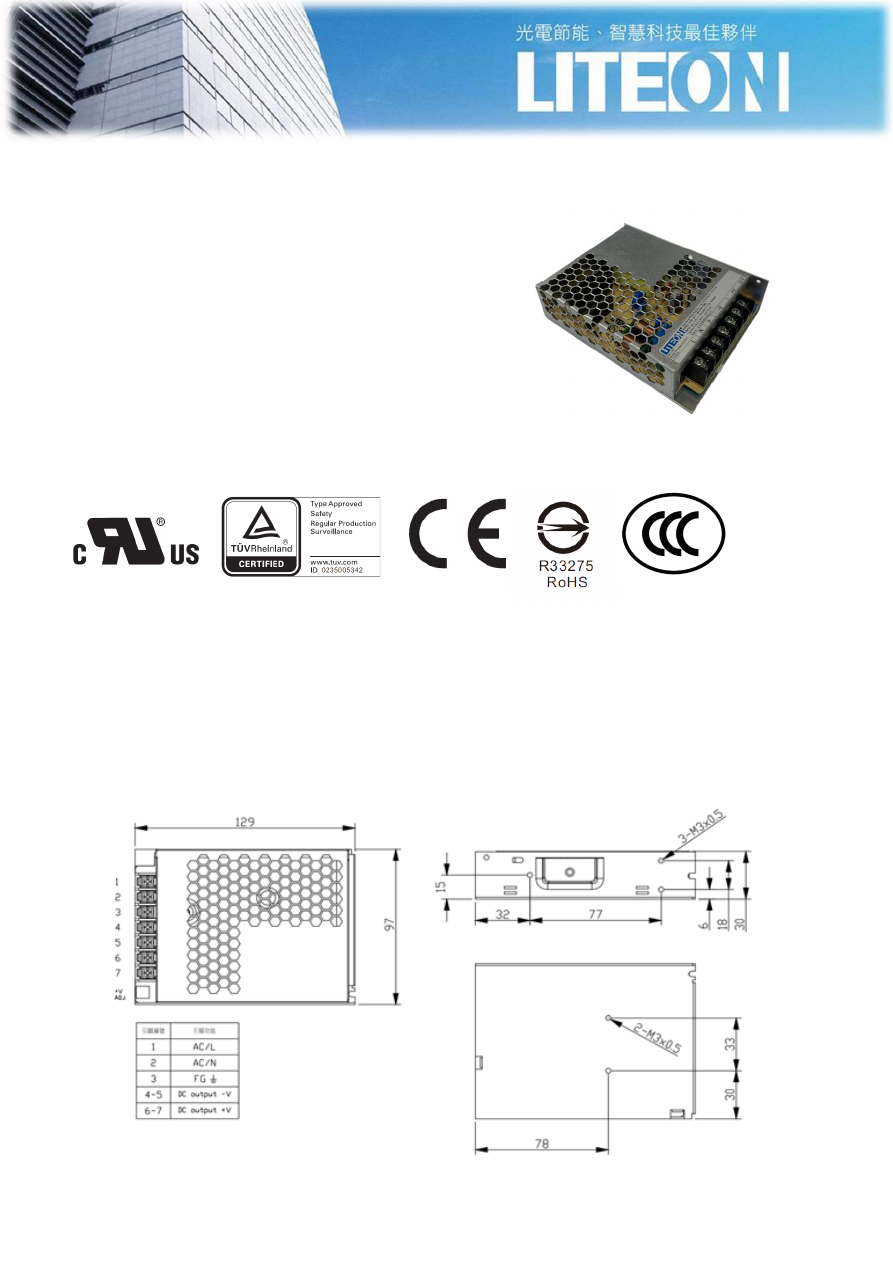

Mechanical Specification









LITEON

Confidential

機密









Model P/N



HA-1101-24NL



HA-1101-12NL



Output Specification



⚫



Rated power



---------- 100W ----------



⚫



Rated voltage



24V



12V



⚫



Rated current



4.5A



8.5A



⚫



Ripple & Noise (max.)

(note#2)



150mV



120mV





⚫



Load & AC line regulation



----------

±

1% ----------



⚫



Hold-up time(typ.)



---------- 16ms ----------



⚫



Timing: AC ON delay / rising (max.)



----------- 0.5 sec / 30ms ----------



Input Specification



⚫



Rated voltage range



---------- 100V~120VAC(L) / 200~240VAC(H), by select switch ----------



⚫



Operated voltage range

 (note#5)



---------- 90V~132VAC(L) / 180~264VAC(H), 300Vac for 5 sec ----------



⚫



Current range (max.)



---------- 2.1A/100Vac; 1.2A/200Vac ----------



⚫



Inrush current (typ.)



---------- 50A (cold start) ----------



⚫



Frequency range



---------- 50-60Hz ----------



⚫



Leakage current (max.)



---------- 0.75mA ----------



⚫



Efficiency (typ.)



90.0%



88.0%



Protection Function



⚫



Over voltage (max.)



--- 140% of rated voltage, latch off protection ---



⚫



Over current (max.)



--- 150% of rated current, hiccup mode protection until fault is removed ---



⚫



Short circuit at O/P



----- No damage, hiccup mode protection until fault is removed -----



⚫



Over temperature



----- No damage, O/P shut down until temperature is back to normal -----



Others



⚫



MTBF (min.)

(note#3)



---------- 700K hours @ rated load ----------



Environment



⚫



Temperature

(note#5)



----------    (operating) -20~70

℃

  /(storage) -40~85

℃

  ----------



⚫



Humidity



(operating) 10~90% RH non-condensing / (storage) 5~95% RH



⚫



Altitude (max.)

 (note#4)



---------- 5000 meters ----------



Mechanical



⚫



Dimension



  ----------129*97*30mm ----------



⚫



Vibration



----- 10~500 Hz, 5G 20min./1cycle, 60min per axis in all axes (X, Y, Z) -----



⚫



Weight (typ.)



  310 g







LITEON

Confidential

機密





Safety



⚫



Standard



---------- IEC/EN 60950-1, K60950-1, IEC/EN 62368-1, CNS14336-1 ----------



⚫



Withstand voltage



----- Input-Output: 4242VDC / Input-FG: 2150VDC / Output-FG: 700VDC -----



⚫



Isolation resistance(min.)



---------- Input-Output: 100Mohm @ 500VDC, 25

℃

, 70%RH ----------



EMC



⚫



EN55032



---------- Conducted EMI: class A / Radiated EMI: class A ----------



⚫



FCC



---------- Conducted EMI: class A / Radiated EMI: class A ----------



⚫



EN61000-3-2



---------- Harmonic distortion: class A ----------



⚫



EN61000-4-2



---------- ESD: ±8KV contact discharge / ±15KV contact discharge ----------



⚫



EN61000-4-3



---------- Radiated RF immunity: 3V/m ----------



⚫



EN61000-4-4



---------- EFT: ±1KV (AC port) ----------



⚫



EN61000-4-5



---------- Surge: ±1KV DM / ±2KV CM ----------



⚫



EN61000-4-6



---------- Conducted RF immunity: 3V/m ----------



⚫



EN61000-4-8



---------- Magnetic field immunity: 1A/m ----------



⚫



EN61000-4-11



---------- Voltage dip immunity ----------



30%, 0.5 periods



60%, 50 periods



>95%, 250periods



Note



#1: All specification defined at 230Vac/50Hz, rated power and 25

℃

  ambient temperature if no mentioned specially.



#2: Ripple noise is measured by a 30cm length, twisted wires with 0.47uF MLCC+22uF low ESR capacitor.



#3: Calculated by Telcordia SR332 at 25

℃

  ambient temperature.



#4: When operating altitude is higher than 2000m, the environment temperature derating factor is 0.5

℃

/100m.



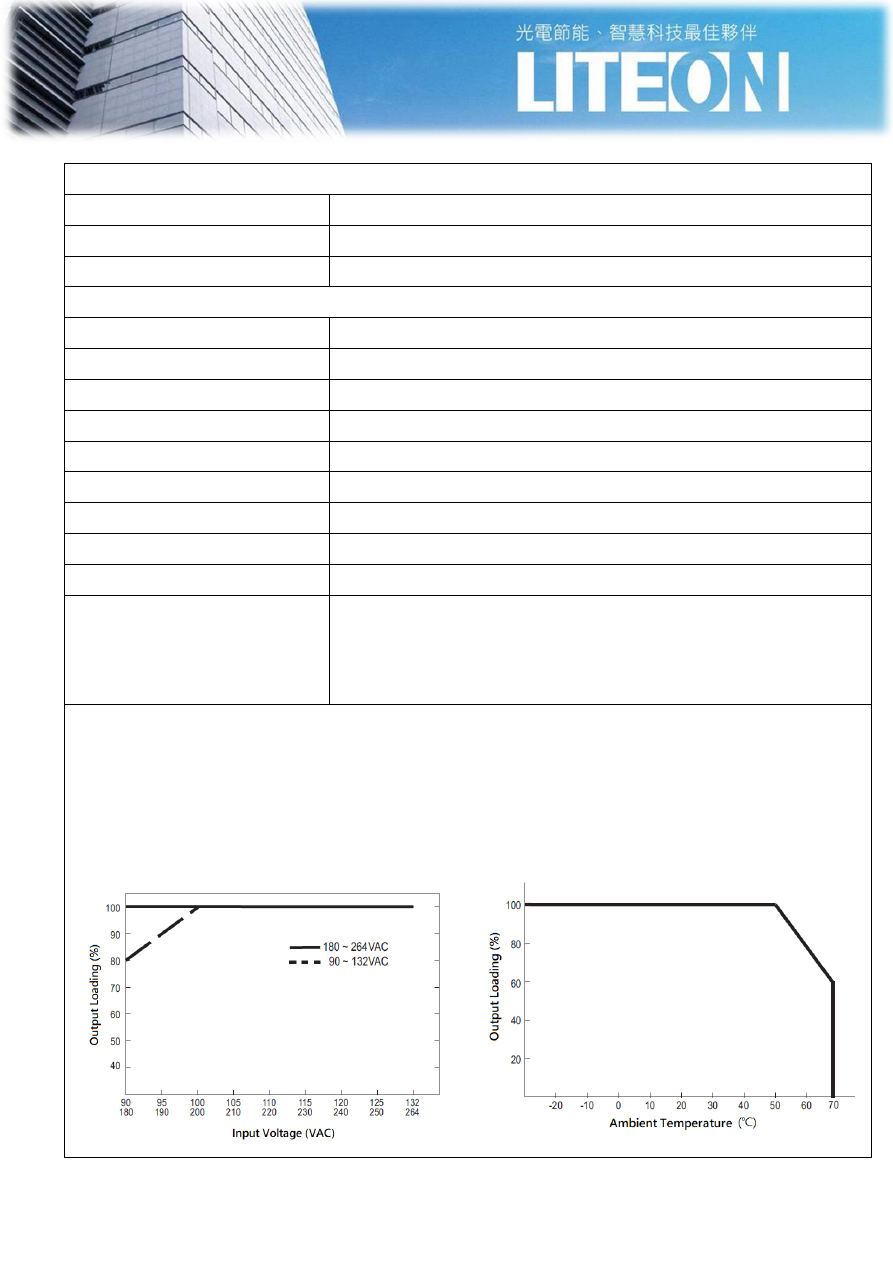

#5: De-rating curve of AC input voltage and ambient temperature:
