1

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

Our Position on Quality and the Environment.............................................................................................................................I.F.C.

Introduction ......................................................................................................................................................................................2

Magnetic Properties of Fair-Rite Materials .......................................................................................................................................4

Fair-Rite Materials ............................................................................................................................................................................7

Board Components























Solder Profile....................................................................................................................................................................28

              EMI Suppression Beads...................................................................................................................................................29

              Beads on Leads ...............................................................................................................................................................34

              PC Beads (Through Hole)  ...............................................................................................................................................36

              PC Beads (Surface Mount)...............................................................................................................................................38

              Wound Beads...................................................................................................................................................................42

              Multi-Aperture Cores........................................................................................................................................................44

              SM Beads (Differential Mode) ..........................................................................................................................................47

              SM Beads (Common-Mode) ............................................................................................................................................51

              Chip Beads.......................................................................................................................................................................54

              Chip Arrays........................................................................................................................................................................58

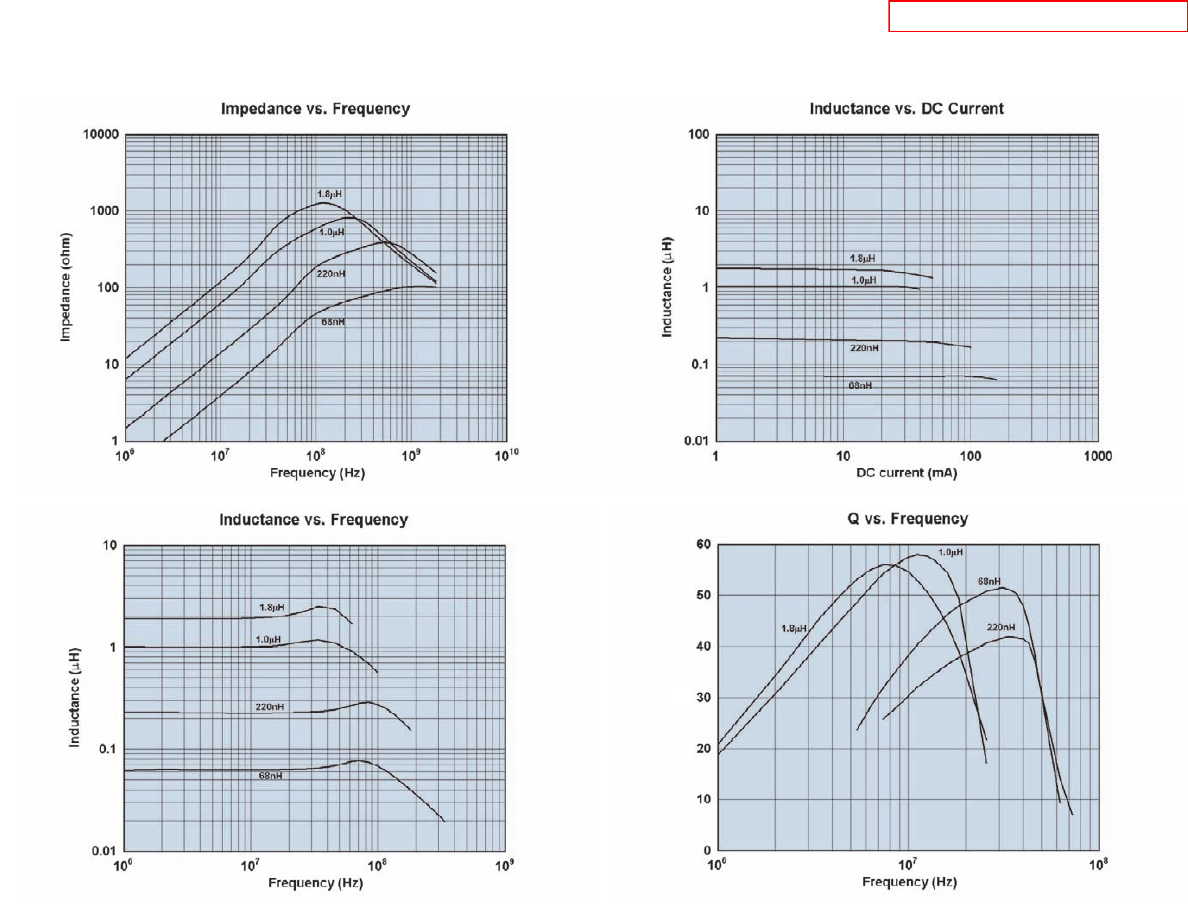

              Chip Inductors...................................................................................................................................................................60

Engineering Kits

........................................................................................................................................................68



Cable Components

              Round Cable EMI Suppression Cores .............................................................................................................................70

              Round Cable Snap-Its......................................................................................................................................................75

              Split Round Cable EMI Suppressor Cores.......................................................................................................................79

              Flat Cable EMI Suppression Cores..................................................................................................................................83

              Flat Cable Cores Assembly Clips.................................................................................................................................... .86

              Flat Cable Snap-Its  .........................................................................................................................................................88

              Connector EMI Suppression Plates  ................................................................................................................................89

              Miscellaneous Suppression Cores...................................................................................................................................91

              Absorber Tiles...................................................................................................................................................................92

Inductive Components

              Open Magnetic Circuit
                             Rods ..................................................................................................................................................................96

                             Rod Information.................................................................................................................................................

98

                             Antenna/RFID Rods ........................................................................................................................................100

                             Tack Bobbin Cores ..........................................................................................................................................103
                             Bobbins ...........................................................................................................................................................104
              Closed Magnetic Circuit
                             Toroids .............................................................................................................................................................106

                             Pot Cores.........................................................................................................................................................114

                             E Cores ...........................................................................................................................................................118

                             I Cores................................................................................................................................................ .............122

                             ETD Cores ......................................................................................................................................................124

                             U Cores ...........................................................................................................................................................126

                             PQ Cores.........................................................................................................................................................128
                             EP Cores .........................................................................................................................................................130

References

              Reference Tables............................................................................................................................................................132
              Glossary of Terms ..........................................................................................................................................................133

              Soft Ferrite References ..................................................................................................................................................134

              Magnetic Design Formulas ............................................................................................................................................136
              Wire Table of Copper Magnet Wire.................................................................................................................................137

Technical Articles

              The Effect of Direct Current on the Inductance of a Ferrite Core...................................................................................138

              Use of Ferrites in Broadband Transformers ...................................................................................................................143
              How to Choose Ferrite Components for EMI Suppression ............................................................................................147
              Ferrite Tile Absorbers for EMC Test Chamber Applications .......................................................................................... 157

Numerical Index

  ........................................................................................................................................................................159

Copyright

©

 2005 by Fair-Rite Products Corp.

All rights reserved. No part of the contents of this book may be published or transmitted in any form or by any means with-
out the expressed written permission of the publisher.



Table of Contents

To search for a part number click on binocular
icon above or click below for product category.

2

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  3

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

Introduction

History

The history of magnetism began with the discovery of the properties

of a mineral called magnetite (Fe

3

O

4

). The most plentiful deposits

were found in the district of Magnesia in Asia Minor (hence the

mineral’s name) where it was observed, centuries before the birth

of Christ, that these naturally occurring stones would attract iron.

Later on it found application in the lodestone of early navigators.

In 1600 William Gilbert published

De Magnete

, the first scientific

study on magnetism. In 1819 Hans Christian Oersted observed that

an electric current in a wire affected a magnetic compass needle,

thus with later contributions by Faraday, Maxwell, Hertz and others,

the new science of electromagnetism came into being.

Even though the existence of naturally occurring magnetite, a weak

type of hard ferrite, had been known since antiquity, producing an

analogous soft magnetic material in the laboratory proved elusive.

Research on magnetic oxides was going on concurrently during

the 1930’s, primarily in Japan and the Netherlands. However, it

was not until 1945 that J. L. Snoek of the Philips’ Research Labor-

atories in the Netherlands succeeded in producing a soft ferrite

*



material for commercial applications.

Fair-Rite Products Corp. was not far behind in the manufacture

and sale of soft ferrites for use in the electronics industry. It was

formed in 1952 and officially started operations in 1953. The ensu-

ing years have seen a rather crude product, which was available

in only a few shapes and materials, develop into a major line of

ferrite components for inductive devices, produced in many core

configurations with a wide selection of materials. The application

of  ferrites  in  EMI  suppression  as  shield  beads  and  broadband

chokes,  where  an  effective  resistive  impedance  is  produced  at

high frequencies, has grown so fast in the last decade, that their

use as EMI suppressors is limited only by the imagination of the

end user.

Soft Ferrites



The single most important characteristic of soft ferrites, as com-

pared to other magnetic materials, is the high volume resistivity

exhibited in the monolithic form. Since eddy current losses are

inversely proportional to resistivity and these losses increase with

the square of the frequency, high resistivity becomes an essential

factor in magnetic materials intended for high frequency operation.

The magnetic properties of ferrite components are isotropic, and

by employing various pressing, injection molding, and/or grind-

ing techniques, a wide range of complex shapes can be formed.

There is no other class of magnetic material that can match soft

ferrites in performance, cost and volumetric efficiency,  from audio

frequencies into the GHz range.

During the last 50 years the basic constituents of ferrites have

changed  little,  but  purity  of  raw  materials  and  process  control

have improved dramatically. Ferrites are ceramic materials with

the  general  chemical  formula  MO.Fe

2

O

3

,  where  MO  is  one  or

more divalent metal oxides blended with 48 to 60 mole percent

*Footnote:



 The difference between hard and soft ferrite is not tactile, but rather a magnetic characteristic.









                    Soft ferrite does not retain significant magnetization, whereas hard ferrite magnetization is considered permanent.

of  iron  oxide.  Fair-Rite  manufactures  four  broad  groups  of  soft

ferrite materials:

Manganese zinc (Fair-Rite 31, 33, 73, 75, 76, 77, 78 and 79 mate-

rial)

Nickel zinc (Fair-Rite 42, 43, 44, 51, 52, 61, 67 and 68 material)

Manganese (Fair-Rite 85 material)

Magnesium zinc (Fair-Rite 46 material)

Manganese zinc ferrites are completely vitrified and have very low

porosity. They have the highest permeabilities and exhibit volume

resistivities ranging from one hundred to several thousand ohm-

centimeter. Manganese zinc ferrite components are used in tuned

circuits and magnetic power designs from the low kilohertz range

into the broadcast spectrum. These ferrites have a linear expan-

sion coefficient of approximately 10 ppm/

o

C.

The nickel zinc ferrites vary in porosity, and frequently contain ox-

ides of other metals, such as those of magnesium, manganese,

copper or cobalt. Volume resistivities range from several kilohm-

centimeter to tens of megohm-centimeter. In general, they are used

at higher frequencies (above 1 MHz), and are suitable for low flux

density applications. Nickel zinc ferrites have a linear expansion

coefficient of approximately 8 ppm/

o

C.

The manganese ferrite is a dense, temperature stable material

displaying  a  high  degree  of  squareness  in  its  hysteresis  loop.

This makes this material uniquely suited for such applications as

multiple output control in switched-mode power supplies and high

frequency magnetic amplifiers.

The magnesium zinc ferrite has similar characteristics as NiZn

ferrite. The composition of MgZn material does not contain any

nickel, hence avoiding potential environmental issues as well as

reducing the raw material component cost.

As is evident from the flow diagram on page 3, there is consid-

erable processing involved, and the manufacturing cycle will take

a minimum of two weeks.  The parts listed in the catalog repre-

sent a broad cross section of the wide variety of cores produced

by Fair-Rite Products.  Large OEM quantitites are manufactured

by  Fair-Rite  to  order.    Most  of  the  more  commonly  used  parts

are stocked by our distributors, offering prompt deliveries. For a

complete listing of our distributors visit our site on the Internet at

www.fair-rite.com.

Many of the parts produced by Fair-Rite are made to customer

specifications,  and  we  welcome  inquiries  involving  application-

specific designs. We have the capability to design tooling rapidly,

and have it fabricated either by our own tool shop or by outside

vendors.

2

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  3

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition







Simplified Process Flow Diagram

Fair-Rite Products Corp.
CAGE # 34899

Federal ID# 141389596

Ferrite Cores
Standard Industrial Classification (SIC) 3264
North American Industry

Classification System (NAICS) 327113

Iron

Oxide

Batch

and

Mix

Mill

X-Ray Fluorescence

Chemical Analysis

Binders

Lubricants

Calcine

(Pre-Fire)

Form

Spray

Dry

Sinter

(Fire)

Pack

&

Ship

Burnish

Coat

Grind

Anneal

Assemble

Anneal











Other

Oxides

























Gap



















Assembled Bobbins

Multi-Aperture Cores

Beads

Toroids

Pot Cores

E Cores

EP Cores

PQ Cores

ETD Cores

U Cores

Bobbins

Off-Kiln

QC

Inspection

Final

QC

Inspection

Introduction

4

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  5

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

Magnetic Properties of Ferrite Materials

Additional ferrite mechanical and thermal characteristics are tabulated on page 132.

42 Material, specifically developed for absorber applications in anechoic chambers, is listed on page 93.

* New Fair-Rite material, added in this edition of the catalog.

Low flux density devices.
EMI suppression.
Power magnetics.
Special square loop ferrite.

   Property                                     Unit        Symbol          68                   67                   61                  52*                51               44

Initial Permeability
@ B <10 gauss

     µ

i

             20               40               125               250             350           500









gauss                      2700            2300           2350            4200            3200         3000

   Flux Density                           mT                          270              230             235              420              320           300






        oersted                       40                20               15                10               10              10

   @ Field Strength                   A/m



3200            1600            1200             800             800           800

  gauss                      1000              800           1200            2900            1200         1100
    mT



        100                80             120              290              120           110

Residual Flux Density

Coercive Force

 oersted                        7.0               3.5             1.8                0.6             0.6           0.45
    A/m





        560              280            144                48              48             36

Loss Factor
@ Frequency



10

-

6









       500              150              30                45              40            125

   MHz                        100                50              1.0               1.0             1.0             1.0

Temperature Coefficient of
Initial Permeability (20-70

o

C)   %/

o

C                       0.10              0.05            0.10              1.0             0.8           0.75

Curie Temperature



o

C          T

c

         >500             >475           >300           >250           >170       >160

Resistivity



Ω

cm        p



          1x10

7

            1x10

7

          1x10

8

        1x10

9

         1x10

9

       1x10

9

Power Loss Density
  25kHz - 2000 G - 100

0

C

100kHz - 1000 G - 100

o

C

500kHz -  500 G  - 100

o

C









                                  ---                       ---                    ---                    ---                     ---                 ---

                                           ---                       ---                    ---                    ---                     ---                 ---




           ---                       ---                    ---                    ---                     ---                 ---



Recommended

  Frequency Range                  MHz

Application Areas

             <400                <300               <100                    ---                    ---                  ---
                ---                     ---                >200                 <500                >200            20 - 250
                ---                     ---                   ---                      ---                    ---                  ---
                ---                     ---                   ---                      ---                    ---                  ---

  See this page for additional
  material data.

         7               8                  9                 10               11           12

B

H

B

r

H

c

tan

δ/µ

i



P

mW
cm

3

4

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  5

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

        46*              33               85               43              79*               31                77               78                73

75

76

       500             600             600             800            1400           1500            2000           2300            2500

5000

10000

      3000           2800           4200           2900           4700           3400            4900           4800            3900

4300

4000

       300             280             420             290             470             340              490             480              390

430

400

        10                5                10               10                5                 5                  5                 5                  5

5

5

       800             400             800             800             400             400              400             400              400

400

400

      1900           1200           3700           1300           1700           2500            1800           1500            1500

1400

1800

       190             120             370             130             170             250              180             150              150

140

180

       0.40           0.60            0.50            0.45            0.40             0.35            0.30            0.20            0.24

0.16

0.12

        32               48               40               36               32               28                24               16              19.2

13

9.6

        60               25               30              250             4.0               20                15               4.5               10

15

15

        0.1             0.2              0.1              1.0              0.1               0.1              0.1              0.1              0.1

0.1

0.025

         ---             0.10              ---              1.25             0.6               1.6              0.7              1.0             0.65

  0.6

0.5

      >140           >150           >200          >130           >225           >130            >200           >200            >160

>140

>120

      1x10

8

         1x10

2

         2x10

2

1x10

5

         2x10

2

          3x10

3

1x10

2

          2x10

2

1x10

2



3x10

2



50

         ---               ---                ---               ---               ---                 ---               200              75                ---

140

---

         ---               ---                ---               ---               ---                 ---                ---               85                ---

---

---

          ---                 <3                  ---                <10                 ---                   ---                  <3                <2.5                ---

<0.75

<0.5

     20 - 250             ---                  ---             20 - 250             ---                <500                ---                 ---                 <30

---

---

          ---                  ---                  ---                 ---               <0.75                ---                <0.1               <0.5                ---

<0.1

---

          ---                  ---               <0.15              ---                  ---                   ---                  ---                 ---                  ---

---

---

        13               14               15               16            18/19             17             20/21          22/23             24

25

26

         ---               ---                ---               ---               80                ---                ---                ---                ---

---

---

Magnetic Properties of Ferrite Materials

6

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  7

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

6

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  7

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

68 Material

0.1

1

10

100

Frequency (Hz)

Measured on an 18/10/6mm toroid using
the HP 4284A and the HP 4291A.

Measured on an 18/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

3000

2500

2000

1500

1000

500

0

Complex Permeability vs. Frequency

10

6

10

7

Initial Permeability vs. Temperature

35

30

25

20

15

10

5

0

Measured on an 18/10/6mm toroid at 100kHz.

Temperature(

o

C)

i

-50 0

100

200

300

400

500

68 Material Specifications:

Our highest frequency NiZn ferrite intended for broadband transformers,
antennas and HF high Q inductor applications up to 100 MHz.
This material is only supplied to customer-specific requirements
and close consultation with our application staff is suggested.

Strong magnetic fields or excessive mechanical stresses may result
in irreversible changes in permeability and losses.

Initial Permeability

20

@ B < 10 gauss

Flux Density

gauss

B

2700

@ Field Strength

oersted

H

40

Residual Flux Density

gauss

B

r

1000

Coercive Force

oersted

H

c

7.0

Loss Factor

10

-6

500

@ Frequency

  MHz



100

Temperature Coefficient of

%/

o

C



0.10

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>500

Resistivity

1x10

7

Property

Unit

Symbol

Value

-10

0

10

20

30

40

10

8

10

9

25

o

C

100

o

C

8

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  9

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

67 Material

0.1

1

10

100

Frequency (Hz)

Measured on an 19/10/6mm toroid using
the HP 4284A and the HP 4291A.

Measured on a 19/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

2500

2000

1500

1000

500

0

Complex Permeability vs. Frequency

10

6

10

7

Initial Permeability vs. Temperature

Measured on a 19/10/6mm toroid at 100kHz.

Temperature(

o

C)

i

-50 0

100

200

300

400

500

67 Material Specifications:

A high frequency NiZn ferrite for the design of broadband transformers,
antennas and HF,  high Q inductor applications up to 50 MHz.
Toroids, multi-aperture cores and antenna/RFID rods are available
in this material.

Strong magnetic fields or excessive mechanical stresses may result
in irreversible changes in permeability and losses.

Initial Permeability

40

@ B < 10 gauss

Flux Density

gauss

B

2300

@ Field Strength

oersted

H

20

Residual Flux Density

gauss

B

r

800

Coercive Force

oersted

H

c

3.5

Loss Factor

10

-6

150

@ Frequency

  MHz



50

Temperature Coefficient of

%/

o

C



0.05

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>475

Resistivity

1x10

7

Property

Unit

Symbol

Value

-5

0

5

10

15

20

10

8

10

9

25

o

C

100

o

C



0

50

100

150

200

250

300

8

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  9

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

Measured on a 2661000301 using the HP4291A.

1

10

100

1000

Frequency (Hz)

Measured on a 19/10/6mm toroid using
the HP 4284A and the HP 4291A.

Measured on a 19/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

2500

2000

1500

1000

500

0

Complex Permeability vs. Frequency

10

6

10

7

Initial Permeability vs. Temperature

250

200

150

100

50

0

Measured on a 19/10/6mm toroid at 100kHz.

Temperature(

o

C)

i

-50 0

50 100 150 200 250 300 350 400 450

Temperature(

o

C)

61 Material Specifications:

A high frequency NiZn ferrite developed for a range of inductive
applications up to 25 MHz. This material is also used in EMI applications
for suppression of noise frequencies above 200 MHz.

EMI suppression beads, beads on leads, SM beads, wound beads,
multi-aperture cores, round cable EMI suppression cores,  round cable
snap-its, rods, antenna/RFID rods, and toroids are all available
in 61 material.

Strong magnetic fields or excessive mechanical stresses may result
in irreversible changes in permeability and losses.

Initial Permeability

125

@ B < 10 gauss

Flux Density

gauss

B

2350

@ Field Strength

oersted

H

15

Residual Flux Density

gauss

B

r

1200

Coercive Force

oersted

H

c

1.8

Loss Factor

10

-6

30

@ Frequency

  MHz



1.0

Temperature Coefficient of

%/

o

C



0.10

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>300

Resistivity

1x10

8

Property

Unit

Symbol

Value

-2

0

2

4

8

6

10

12

14

16

10

8

10

9

125

100

75

50

25

0

-40 -20

0

20 40

60

80 100 120 140

25

o

C

100

o

C

250MHz

100MHz

500MHz

Percent of Original Impedance vs. Temperature

(%

)

61 Material

10

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  11

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

52 Material

Frequency (Hz)

Measured on a 17/10/6mm toroid
using the HP 4284A and the HP 4291A.

Measured on a 17/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

-1

0

4500

4000

3500

3000

2500

2000

1500

1000

500

0

Complex Permeability vs. Frequency

10

6

10

7

Initial Permeability vs. Temperature

Measured on a 17/10/6mm toroid at 100kHz.

Temperature(

o

C)

i

10

8

10

9

52 Material Specifications:

Initial Permeability

250

@ B < 10 gauss

Flux Density

gauss

B

4200

@ Field Strength

oersted

H

10

Residual Flux Density

gauss

B

r

2900

Coercive Force

oersted

H

c

0.60

Loss Factor

10

-6

45

@ Frequency

  MHz



1.0

Temperature Coefficient of

%/

o

C



1.0

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>250

Resistivity

1x10

9

Property

Unit

Symbol

Value

0

200

400

600

800

1000

-50

0

50

100

150

200

1

10

100

1000

250

300

1200

1400

1600

0

1000

2000

3000

4000

5000

-25

0

25

50

75

100

125

 Temperature (

o

C)

Flux Density vs. Temperature

B

(gauss)

Measured on a 17/10/6mm toroid at 10kHz.

A new high frequency NiZn ferrite material, that combines a
high saturation flux density and a high Curie temperature.

SM beads, PC beads and a range of rod cores are available
in this material.

1     2     3     4     5     6     7     8     9    10

u

's

u

''s

25

o

C

100

o

C

10

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  11

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

51 Material

1

10

100

1000

Frequency (Hz)

Measured on a 17/10/6mm toroid
using the HP 4284A and the HP 4291A.

Measured on a 17/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

-0.5

0

0.5

3500

3000

2500

2000

1500

1000

500

0

Complex Permeability vs. Frequency

10

5

10

6

Initial Permeability vs. Temperature

Measured on a 17/10/6mm toroid at 100kHz.

Temperature(

o

C)

i

10

7

10

8

51 Material Specifications:

A NiZn ferrite developed for low loss inductive designs
for frequencies up to 5.0 MHz.

Initial Permeability

350

@ B < 10 gauss

Flux Density

gauss

B

3200

@ Field Strength

oersted

H

10

Residual Flux Density

gauss

B

r

1200

Coercive Force

oersted

H

c

0.60

Loss Factor

10

-6

40

@ Frequency

  MHz



1.0

Temperature Coefficient of

%/

o

C



0.8

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>170

Resistivity

1x10

9

Property

Unit

Symbol

Value

0

200

400

600

800

1000

-50 -25 0

25 50 75 100 125 150 175 200

1

10

5

25

o

C

100

o

C

Incremental Permeability vs. H

10

100

1000

0.01

0.10

1.00

10.00

H (oersted)

µ

∆



12

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  13

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

44 Material

Frequency (Hz)

Measured on a 17/10/6mm toroid
using the HP 4284A and the HP 4291A.

Measured on a 17/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

-0.5

0

0.5

1

10

3500

3000

2500

2000

1500

1000

500

0

25

o

C

100

o

C

Complex Permeability vs. Frequency

10

5

10

6

Initial Permeability vs. Temperature

1000

800

600

400

200

0

Measured on a 17/10/6mm toroid at 100kHz.

Temperature(

o

C)

i

-50 -25 0

25 50 75 100 125 150 175 200

44 Material Specifications:

10

7

10

8

125

100

75

50

25

0

Measured on a 2644000301 using the HP4291A.

Temperature(

o

C)

-40     -20      0      20      40    60      80     100   120   140

A NiZn ferrite developed to combine a high suppression performance,
from 30 MHz to 500 MHz, with a very high dc resistivity.

SM beads, PC beads, wound beads, split round cable EMI suppression
cores, round cable snap-its, and connector EMI suppression plates
are all available in 44 material.

Initial Permeability

500

@ B < 10 gauss

Flux Density

gauss

B

3000

@ Field Strength

oersted

H

10

Residual Flux Density

gauss

B

r

1100

Coercive Force

oersted

H

c

0.45

Loss Factor

10

-6

125

@ Frequency

  MHz



1.0

Temperature Coefficient of

%/

o

C



0.75

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>160

Resistivity

1x10

9

Property

Unit

Symbol

Value

1

10

100

1000

5

(%)

Percent of Original Impedance vs. Temperature

25MHz

100MHz

50MHz

12

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  13

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

46 Material

Hysteresis Loop

Complex Permeability vs. Frequency

Initial Permeability vs. Temperature

46 Material Specifications:

Initial Permeability

500

@ B < 10 gauss

Flux Density

gauss

B

3000

@ Field Strength

oersted

H

10

Residual Flux Density

gauss

B

r

1900

Coercive Force

oersted

H

c

0.40

Loss Factor

10

-6

 60

@ Frequency

  MHz



0.1

Temperature Coefficient of

%/

o

C



-------

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>140

Resistivity

1x10

8

Property

Unit

Symbol

Value

Our latest material development is a MgZn ferrite intended
for suppression applications. This material does not use nickel
in its composition, hence it avoids potential environmental issues
as well as reduces the cost of the material component of suppression
parts. The suppression performance of this 46 material is similar
to our widely used 43 material.
The new Fair-Rite grade 46 will initially be supplied in the larger
sizes of the round cable EMI suppression and snap-it cores.

Percent of Original Impedance vs. Temperature

10

5

10

6

10

7

10

8

1

10

100

1000

i

0

200

400

600

800

1000

1200

1400

1600

-50 -25 0

25 50 75 100 125 150 175 200

Temperature(

o

C)

125

100

75

50

25

0

-40 -20

0

20 40

60

80 100 120 140

(%

)

25 MHz

100 MHz

50 MHz

Measured on a 17/10/6mm toroid at 10kHz.

H (oersted)

B

(gauss)

-0.5

0

0.5

1

10

0

500

1000

1500

2000

2500

3000

100

o

C

25

o

C

Frequency (Hz)

Measured on a 17/10/6mm toroid
using the HP 4284A and the HP 4291A.

Measured on a 17/10/6mm toroid at 100kHz.

 Temperature(

o

C)

Measured on a 2646000301 using the HP4291A.

14

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  15

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

33 Material

10

100

1000

10000

Frequency (Hz)

Measured on a 17/10/6mm toroid
using the HP 4284A and, the HP 4291A.

Measured on a 17/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

3000

2500

2000

1500

1000

500

0

Complex Permeability vs. Frequency

10

5

10

6

Initial Permeability vs. Temperature

Measured on a 17/10/6mm toroid at 100kHz.

Temperature(

o

C)

i

10

7

10

8

33 Material Specifications:

An economical MnZn ferrite designed for use in open circuit
applications for frequencies up to 3.0 MHz.

Rods are available in 33 material.

Initial Permeability

600

@ B < 10 gauss

Flux Density

gauss

B

2800

@ Field Strength

oersted

H

5

Residual Flux Density

gauss

B

r

1200

Coercive Force

oersted

H

c

0.60

Loss Factor

10

-6

25

@ Frequency

  MHz



0.2

Temperature Coefficient of

%/

o

C



0.10

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>150

Resistivity

1x10

2

Property

Unit

Symbol

Value

0

200

400

600

800

1000

-50 -25 0

25 50 75 100 125 150 175 200

-0.5

0

0.5

1

5

3



25

o

C

100

o

C

14

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  15

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

85 Material

85 Material Specifications:

A square hysteresis loop Mn ferrite developed for use in
output regulators and magnetic amplifier designs.

Toroids are available in 85 material.

Initial Permeability

900

@ B < 10 gauss

Flux Density

gauss

B

4200

@ Field Strength

oersted

H

10

Residual Flux Density

gauss

B

r

3700

Coercive Force

oersted

H

c

0.50

Loss Factor

10

-6

30

@ Frequency

  MHz



0.1

Temperature Coefficient of

%/

o

C



–

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>200

Resistivity

Property

Unit

Symbol

Value

2x10

2

Initial Permeability vs. Temperature

0

1000

2000

3000

4000

5000

6000

Measured on a 13/8/6mm toroid
at 100kHz using the HP 4275.

Temperature(

o

C)

i

-50 -25

0

25 50 75 100 125 150 175 200 225 250

10

100

1000

10000

Frequency (Hz)

Measured on a 13/8/6mm toroid at 25oC
using the HP 4284A and the HP 4291A.



Measured on a 13/8/6mm toroid at 10 kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

-0.5

0

0.5

1

10

500

1000

1500

2000

2500

3000

3500

4000

4500

0

25

o

C

100

o

C

Complex Permeability vs. Frequency

10

4

10

5

10

6

10

7

5

Flux Density, Coercive Force and

Squareness Ratio vs. Temperature

0

500

1000

1500

2000

2500

3000

3500

4000

4500

5000

-25

0

25

50

75

100

125

Temperature (

o

C)

B

(gauss)

0.00

0.10

0.20

0.30

0.40

0.50

0.60

0.70

0.80

0.90

1.00

B

r

/B

B

H

c

Measured on a 13/8/6mm toroid at
10 kHz. B is measured at H=10 oersted.

B

r

/B

H

c

(oersted)

16

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  17

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

43 Material

1

10

100

1000

Frequency (Hz)

Measured on a 17/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

Complex Permeability vs. Frequency

10

5

Initial Permeability vs. Temperature

Measured on a 17/10/6mm toroid at 100kHz.

i

10

6

10

7

Measured on a 2643000301 using the HP4291A.

Temperature(

o

C)

43 Material Specifications:

This NiZn is our most popular ferrite for suppression of conducted
EMI from 20 MHz to 250 MHz.  This material is also used for inductive
applications such as high frequency common-mode chokes.

EMI suppression beads, beads on leads, SM beads, multi-aperture
cores, round cable EMI suppression cores, split round EMI suppression
cores, round cable snap-its, flat cable EMI suppression cores,
flat cable snap-its, miscellaneous suppression cores, bobbins,
and toroids are all available in 43 material.

Initial Permeability

800

@ B < 10 gauss

Flux Density

gauss

B

2900

@ Field Strength

oersted

H

10

Residual Flux Density

gauss

B

r

1300

Coercive Force

oersted

H

c

0.45

Loss Factor

10

-6

250

@ Frequency

  MHz



1.0

Temperature Coefficient of

%/

o

C



1.25

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>130

Resistivity

Property

Unit

Symbol

Value

1x10

5

10

8

0

25

50

75

100

125

-40 -20

0

20

40

60

80 100 120

25MHz

100MHz

50MHz

(%)

Percent of Original Impedance vs. Temperature

100

o

C

25

o

C

2000

1600

1200

800

400

0

Temperature(

o

C)

-50 -25

0

25

50

75

100 125 150

-0.5

0

0.5

1

10

5

0

500

1000

1500

2000

2500

3000

Measured on a 17/10/6mm toroid
using the HP 4284A and the HP 4291A.

µ

'

s

µ

''

s

16

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  17

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

31 Material

10

100

1000

10000

Frequency (Hz)

Measured on a 17/10/6mm toroid at
25

o

C using the HP 4284A and the HP 4291A.

Measured on a 17/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

-0.5

0

0.5

1

5

3500

3000

2500

2000

1500

1000

500

0

Complex Permeability vs. Frequency

10

5

10

6

Initial Permeability vs. Temperature

5000

4000

3000

2000

1000

0

Measured on a 17/10/6mm toroid at 100kHz.

Temperature(

o

C)

i

-50

0

50

100

150

10

7

10

8

120

100

80

60

40

20

0

Measured on a 2631000301 using the HP4291A.

Temperature(

o

C)

-40

-20

0

20

40

60

80 100 120

3

31 Material Specifications:

A MnZn ferrite designed specifically for EMI suppression
applications from as low as 1 MHz up to 500 MHz. This material does
not have the dimensional resonance limitations associated with
conventional MnZn ferrite materials.

EMI suppression beads, round cable EMI suppression cores,
round cable snap-its, flat cable EMI suppression cores, and flat cable
snap-its are all available in 31 material.

Initial Permeability

1500

@ B < 10 gauss

Flux Density

gauss

B

3400

@ Field Strength

oersted

H

5

Residual Flux Density

gauss

B

r

2500

Coercive Force

oersted

H

c

0.35

Loss Factor

10

-6

20

@ Frequency

  MHz



0.1

Temperature Coefficient of

%/

o

C



1.6

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>130

Resistivity

3x10

3

Property

Unit

Symbol

Value

10MHz

25MHz

100MHz

50MHz

(%)

Percent of Original Impedance vs. Temperature

25

o

C

100

o

C

18

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  19

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

79 Material

10

100

1000

10000

Frequency (Hz)

Measured on an 18/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

Complex Permeability vs. Frequency

10

4

Initial Permeability vs. Temperature

Measured on an 18/10/6mm toroid at 100kHz.

i

10

5

10

6

79 Material Specifications:

Initial Permeability

1400

@ B < 10 gauss

Flux Density

gauss

B

4700

@ Field Strength

oersted

H

5

Residual Flux Density

gauss

B

r

1700

Coercive Force

oersted

H

c

0.40

Loss Factor

10

-6

4.0

@ Frequency

  MHz



0.1

Temperature Coefficient of

%/

o

C



0.6

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>225

Resistivity

Property

Unit

Symbol

Value

2x10

2

10

7

1

100

o

C

 25

o

C

10

100

1000

10000

0.01

0.10

1.00

10.00

H(oersted)

Incremental Permeability vs. H

µ

∆



Temperature(

o

C)

Measured on an 18/10/6mm toroid
using the HP 4284A and the HP 4291A.

-1.0

0

1.0

5

3

0

1000

2000

3000

4000

5000

0

500

1000

1500

2000

2500

-50

0

50

100

150

200

250

A new high frequency material for power applications up to 750 kHz.

This MnZn power ferrite is available in customer specific core
designs.

18

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  19

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

79 Material

 Power Loss Density vs. Flux Density

Power Loss Density vs. Temperature

100

1000

10000

B (gauss)

Measured on an 18/10/6mm toroid using the
Clarke Hess 258 VAW at 100

o

C

P

(mW/cm

3

)

1

10

100

1000

10000

P

(mW/cm

3

)

Temperature(

o

C)

Measured on an 18/10/6mm  toroid using the
Clarke Hess 258 VAW.

0

20

40

60

80

100

120

 Flux Density vs. Temperature

-25

0

25

50

75

100

125

Temperature (

o

C)

Measured on an 18/10/6mm toroid at 10kHz
and  H=5 oersted.

0

1000

2000

3000

4000

5000

6000

B

(gauss)

Amplitude  Permeability vs. Flux Density

Measured on an 18/10/6mm toroid at 10kHz.

B (gauss)

a



0

50

100

150

200

100kHz, 1000G

300kHz, 500G

500kHz, 500G

750kHz, 400G

750

 kH

z

500

 kH

z

300

 kH

z

100

 kH

z

0

500

1000

1500

2000

2500

3000

0

500

1000 1500 2000 2500 3000 3500 4000



25

o

C

100

o

C

20

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  21

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

77 Material

10

100

1000

10000

Frequency (Hz)

Measured on an 18/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

Complex Permeability vs. Frequency

10

4

Initial Permeability vs. Temperature

Measured on an 18/10/6mm toroid at 100kHz.

i

10

5

10

6

77 Material Specifications:

A MnZn ferrite for use in a wide range of high and low flux density
inductive designs for frequencies up to 100 kHz.

EP cores, PQ cores, ETD cores, E&I cores, U cores, rods, tack bobbin
cores, toroids, and bobbins are all available in 77 material.

Initial Permeability

2000

@ B < 10 gauss

Flux Density

gauss

B

4900

@ Field Strength

oersted

H

5

Residual Flux Density

gauss

B

r

1800

Coercive Force

oersted

H

c

0.30

Loss Factor

10

-6

15

@ Frequency

  MHz



0.1

Temperature Coefficient of

%/

o

C



0.7

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>200

Resistivity

Property

Unit

Symbol

Value

1x10

2

10

7

100

o

C

25

o

C

Temperature(

o

C)

Measured on an 18/10/6mm toroid
using the HP 4284A and the HP 4291A.

-0.5

0

0.5

1

5

3

0

1000

2000

3000

4000

5000

0

500

1000

1500

2000

2500

3000

3500

4000

-50

0

50

100

150

200

250

Incremental Permeability vs. H

100

1000

10000

µ

∆



H(oersted)

0.01

0.10

1.00

10.00

20

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  21

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

77 Material

 Power Loss Density vs. Flux Density

Power Loss Density vs. Temperature

100

1000

10000

B (gauss)

Measured on an 18/10/6mm toroid using the
Clarke Hess 258 VAW at 100

o

C

P

(mW/cm

3

)

1

10

100

1000

10000

50kHz

10kHz

20kHz

100kHz

P

(mW/cm

3

)

Temperature(

o

C)

Measured on an 18/10/6mm  toroid using the
Clarke Hess 258 VAW.

0

50

100

150

200

250

300

0

20

40

60

80

100

120

50kHz, 1500G

25kHz, 2000G

 Flux Density vs. Temperature

-25

0

25

50

75

100

125

Temperature (

o

C)

Measured on an 18/10/6mm toroid at 10kHz
and  H=5 oersted.

0

1000

2000

3000

4000

5000

6000

B

(gauss)

Amplitude  Permeability vs. Flux Density

Measured on an 18/10/6mm toroid at 10kHz.

B (gauss)

a

0

2000

4000

6000

8000

10000

0

500 1000 1500 2000 2500 3000 3500

100

o

C

25

o

C

22

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  23

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

78 Material

10

100

1000

10000

Frequency (Hz)

Measured on an 18/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

10

4

Initial Permeability vs. Temperature

Measured on an 18/10/6mm toroid at 100kHz.

i

10

5

10

6

78 Material Specifications:

A  MnZn ferrite specifically designed for power applications for
frequencies up to 200 kHz.

RFID rods, toroids, pot cores, EP cores, PQ cores, ETD cores,
and E&I cores are all available in 78 material.

Initial Permeability

2300

@ B < 10 gauss

Flux Density

gauss

B

4800

@ Field Strength

oersted

H

5

Residual Flux Density

gauss

B

r

1500

Coercive Force

oersted

H

c

0.20

Loss Factor

10

-6

4.5

@ Frequency

  MHz



0.1

Temperature Coefficient of

%/

o

C



1.0

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>200

Resistivity

Property

Unit

Symbol

Value

2x10

2

10

7

Incremental Permeability vs. H

100

1000

10000

100

o

C

25

o

C

Temperature(

o

C)

Measured on an 18/10/6mm toroid
using the HP 4284A and the HP 4291A.

-0.5

0

0.5

1

5

3

0

1000

2000

3000

4000

5000

-50

0

50

100

150

200

250

0

1000

2000

3000

4000

5000

H(oersted)

0.01

0.10

1.00

10.00

µ

∆



Complex Permeability vs. Frequency

22

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  23

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

78 Material

 Power Loss Density vs. Flux Density

100

1000

10000

B (gauss)

Measured on an 18/10/6mm toroid using the
Clarke Hess 258 VAW at 100

o

C

P

(mW/cm

3

)

1

10

100

1000

10000

100kHz

25kHz

50kHz

200kHz

-25

0

25

50

75

100

125

Temperature (

o

C)

Measured on an 18/10/6 mm  toroid at 10kHz
and  H=5 oersted.

 Flux Density vs. Temperature

0

1000

2000

3000

4000

5000

6000

B

(gauss)

Power Loss Density vs. Temperature

P

(mW/cm

3

)

Temperature(

o

C)

Measured on an 18/10/6mm toroid using the
Clarke Hess 258 VAW.

0

20

40

60

80

100

120

0

50

100

150

200

250

100kHz, 1000G

25kHz, 2000G

Measured on an 18/10/6mm toroid at 10kHz.

B (gauss)

a

Amplitude  Permeability vs. Flux Density

0

2000

4000

6000

8000

10000

0

500 1000 1500 2000 2500 3000 3500

100

o

C

25

o

C

24

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  25

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

73 Material

10

100

1000

10000

Frequency (Hz)

Measured on a 2673000301 bead using the
HP 4284A and the HP 4291A.

Measured on a 17/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

Complex Permeability vs. Frequency

10

5

Initial Permeability vs. Temperature

Measured on a 17/10/6mm toroid at 10kHz.

Temperature(

o

C)

i

10

6

10

7

Measured on a 2673000301 using the HP4291A.

Temperature(

o

C)

73 Material Specifications:

A MnZn ferrite, supplied only in small cores, to suppress conducted
EMI frequencies below 30 MHz.

EMI suppression beads, beads on leads, SM beads, and multi-aperture
cores are all available in 73 material.

Initial Permeability

2500

@ B < 10 gauss

Flux Density

gauss

B

3900

@ Field Strength

oersted

H

5

Residual Flux Density

gauss

B

r

1500

Coercive Force

oersted

H

c

0.24

Loss Factor

10

-6

10

@ Frequency

  MHz



0.1

Temperature Coefficient of

%/

o

C



0.65

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>160

Resistivity

Property

Unit

Symbol

Value

-0.5

0

0.5

1

5

3

1x10

2

10

8

0

25

50

75

100

125

-40 -20

0

20

40

60

80 100 120 140

25MHz

10MHz

(%)

Percent of Original Impedance vs. Temperature

100

o

C

25

o

C

0

500

1000

1500

2000

2500

3000

3500

4000

0

1000

2000

3000

4000

5000

-40

0

40

80

120

160

200

24

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  25

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

75 Material

10

100

1000

10000

Frequency (Hz)

Measured on a 17/10/6mm toroid
using the HP 4284A and the HP 4291A.

Measured on a 17/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

Complex Permeability vs. Frequency

10

4

10

5

Initial Permeability vs. Temperature

Measured on a 17/10/6mm toroid at 10kHz.

Temperature(

o

C)

i

10

6

10

7

10000

1000

100

10

1

Measured on a 17/10/6mm toroid using the
Clarke Hess 258 VAW at 100

o

C.

B (gauss)

10

100

1000

10000

75 Material Specifications:

A high permeability MnZn ferrite intended for a range of broadband
and pulse transformer applications and common-mode inductor designs.

Toroids, E&I cores, and EP cores are all available in 75 material.

Initial Permeability

5000

@ B < 10 gauss

Flux Density

gauss

B

4300

@ Field Strength

oersted

H

5

Residual Flux Density

gauss

B

r

1400

Coercive Force

oersted

H

c

0.16

Loss Factor

10

-6

15

@ Frequency

  MHz



0.1

Temperature Coefficient of

%/

o

C



0.6

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>140

Resistivity

Property

Unit

Symbol

Value

-0.5

0

0.5

1

5

3

3x10

2

Power Loss Density vs. Flux Density

0

500

1000

1500

2000

2500

3000

3500

4000

4500

100

o

C

25

o

C

0

2000

4000

6000

8000

10000

-50 -25 0

25 50 75 100 125 150 175 200

100kHz

10kHz

20kHz

50kHz

P (mW/cm

3

)

26

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  27

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

100

1000

10000

100000

Frequency (Hz)

Measured on a 17/10/6mm toroid
using the HP 4284A and, the HP 4291A.

Measured on a 17/10/6mm toroid at 10kHz.

Hysteresis Loop

H (oersted)

B

(gauss)

Complex Permeability vs. Frequency

10

3

10

4

Initial Permeability vs. Temperature

Measured on a 17/10/6mm toroid at 10kHz.

Temperature(

o

C)

i

10

5

10

6

24000

20000

16000

12000

8000

4000

0

Measured on a 17/10/6mm toroid
using the HP 54510A.

B (gauss)

0

500 1000 1500 2000 2500 3000 3500 4000

76 Material Specifications:

A MnZn ferrite with a 10K permeability and an acceptable Curie
temperature for  broadband and pulse transformer designs and
common-mode choke applications.

Toroids are available in 76 material.

Initial Permeability

10000

@ B < 10 gauss

Flux Density

gauss

B

4000

@ Field Strength

oersted

H

5

Residual Flux Density

gauss

B

r

1800

Coercive Force

oersted

H

c

0.12

Loss Factor

10

-6

15

@ Frequency

  MHz



0.025

Temperature Coefficient of

%/

o

C



0.5

Initial Permeability (20 -70

o

C)

Curie Temperature

o

C

 T

c

>120

Resistivity

50

Property

Unit

Symbol

Value

-0.5

0

0.5

1

10

5

Amplitude Permeability vs. Flux Density

0

500

1000

1500

2000

2500

3000

3500

4000

4500

100

o

C

25

o

C

0

2500

5000

7500

10000

12500

15000

-50 -25

0

25

50

75 100 125 150

100

o

C

25

o

C

76 Material

26

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  27

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

Board
Components

28

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  29

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

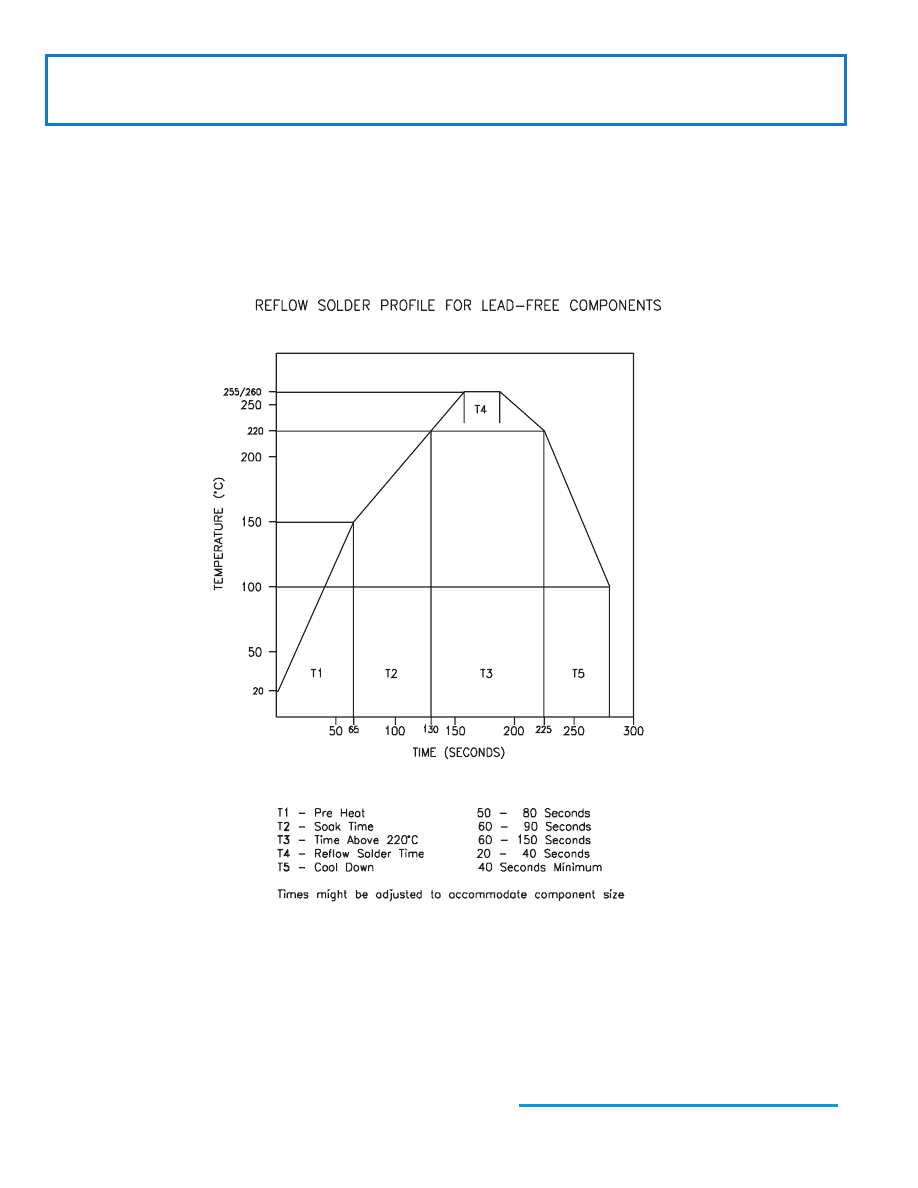

Solder Profile

28

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  29

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

Listed by frequency range and in ascending order of “B” dimension.

EMI Suppression Beads

Part Number**

A

B

C*

Wt (g)

H (Oe)

1 MHz

5 MHz

10 MHz+

25 MHz+

2673901301

2673004701

.01

.01

6.0

4.0

16

24

2673004601

.01

4.7

12.5

19

12.5

17

0.95 - 0.05

0.45+0.1

3.8±0.2

.036

.020

.150

1.1 - 0.1

0.65+0.1

4.1 - 0.3

.041

.028

.156

1.45 - 0.15

0.7+0.1

2.3±0.15

.054

.029

.090

2673030101

.01

4.1

11

17

1.22 - 0.13

0.8+0.1

5.3 - 0.45

.045

.033

.200

2673025301

.01

4.0

10

15

2673010101

.08

3.3

55

77

1.25 - 0.1

0.8+0.1

3.8±0.2

.047

.033

.150

1.95 - 0.25

0.8+0.1

10.0 - 0.4

.072

.033

.384

Dimensions



(

Bold numbers are in millimeters

, light numbers are nominal in inches.)

**Bold part numbers designate preferred parts.

*This dimension may be modified to suit specific applications.

 + Test frequency

  Typical Impedance(   )

5.3

13

3.3

8.2

3.1

7.6

3.5

8.6

2.9

7.1

20.5

48.5

Lower Frequencies < 50 MHz (73 material)

  Fair-Rite offers a broad selection of ferrite EMI suppression beads with guaranteed minimum impedance
  specifications



• Beads with a "1" as the last digit of the part number are not burnished.
  Parts that are burnished to break the sharp edges have a "2" as the
  last digit.

• Upon request beads can be supplied with a Parylene coating. The last
  digit of the Parylene coated part is a "4". The minimum coating thickness
  beads is 0.005mm (.0002"). See page 132 for material characteristics of
  Parylene C.

• The column "H (Oe)" gives for each bead the calculated dc bias field in oersted for 1 turn and 1 ampere direct current. The actual
  dc H field in the application is this value of "H" times the actual NI (ampere-turn) product. For the effect of the dc bias on
  the impedance of the bead material, see the material graphs on pages 153-154, Figures 18-23.

• Suppression beads are controlled for impedances only. The impedances listed are typical values. Minimum impedance values
  are specified for the + marked frequencies. The minimum guaranteed impedance is the listed typical impedance less 20%.

• Single turn impedance tests for 73 and 43 material beads are performed on the 4193A  Vector Impedance Analyzer. The 61
  material beads are tested on the 4191A RF Impedance Analyzer.

Beads are tested with the shortest practical wire length.



• Performance curves of all listed EMI suppression beads are compiled on the Fair-Rite Products CD-ROM.

• For larger suppression cores, refer to the section "Round Cable EMI Suppression Cores" found on pages 70-74.

• For any EMI suppression bead requirement not listed here, feel free to contact our customer service group for availability and pricing.

• Our "Shield Bead Kit" (part number 0199000019) contains a selection of these beads. See page 68.

• Explanation of Part Numbers: Digits 1&2 = product class, 3&4 = material grade and last digit 1= not burnished, 2 = burnished and
   4 = Parylene coated.

Click on part number for performance curves.

30

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  31

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

EMI Suppression Beads

Part Number**

A

B

C*

Wt (g)

H (Oe)

1 MHz

5 MHz

10 MHz+

25 MHz+

2673004801

.03

3.1

18

28

2673028602

.07

2.7

38

50

2673012401

.02

3.3

11

19

2673002201

.09

2.9

38

55

2673000501

.01

2.8

7.5

12

2673000201

.04

2.8

18

27

2673000101

.13

2.0

25

35

2673000301

.24

2.0

57

63

2.1 - 0.15

2.13 - 0.1

2.0 - 0.15

2.0 - 0.15

3.5±0.2

3.5±0.2

0.85+0.1

0.85+0.1

1.05+0.1

1.05+0.1

1.3±0.1

1.3±0.1

2.9 - 0.45

5.6±0.15

1.65 - 0.25

3.8±0.25

3.25±0.25

6.0±0.25

.080

.082

.076

.076

.138

.138

.034

.034

.043

.043

.051

.051

.105

.220

1.55 - 0.1

0.95+0.15

4.2 - 0.25

.059

.040

.160

1.95 - 0.2

1.05+0.1

10.4±0.25

.072

.043

.410

.060

.150

.128

.236

2673000701

.51

2.0

125

3.5±0.2

1.3±0.1

12.7±0.35

.138

.051

.500

120

2673022401

2673021801

2673018001

2673004901

2673001601

.56

1.0

.13

.20

.11

1.5

1.5

1.8

1.8

1.6

54

94

29

40

16

58

95

41

58

24

5.1±0.25

5.1±0.25

2.85±0.1

2.85±0.1

3.55±0.15

1.45+0.25

1.45+0.25

1.65+0.15

1.65+0.15

1.65+0.25

6.35±0.25

11.1±0.35

6.65±0.25

10.45±0.25

3.3 - 0.4

.200

.200

.112

.112

.140

.062

.062

.068

.068

.070

.250

.437

.262

.410

.122

2673015301

.32

1.5

41

54

4.1 - 0.25

1.8±0.15

6.85±0.25

.156

.071

.270

2673000801

1.4

1.0

48

45

7.5±0.25

2.25+0.25

7.55±0.25

.296

.094

.297

2673200201

1.6

1.1

110

113

2673003201

1.0

1.1

60

60

5.2±0.15

5.6 - 0.5

2.65±0.25

2.65±0.25

20.6±0.75

12.7±0.5

.205

.210

.105

.105

.812

.500

2673002402

1.2

.59

19

15

9.65±0.25

5.0±0.2

5.05 - 0.45

.380

.197

.190

Dimensions



(

Bold numbers are in millimeters

, light numbers are nominal in inches.)

**Bold part numbers designate preferred parts.
 *This dimension may be modified to suit specific applications.

  + Test frequency

  Typical Impedance(   )

5.5

13.5

13

30.5

3.5

8.6

14

33.5

2.1

6.3

5.2

12.5

8.1

19.5

15.5

37.5

34.5

81.5

20

47.5

35.5

84

8.3

20

13.5

32.5

5.1

12.5

14

34

23

55.5

37

89

23.5

56.5

7.9

19

Lower Frequencies < 50 MHz (73 material)

Listed by frequency range and in ascending order of “B” dimension.

Click on part number for performance curves.

30

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  31

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

EMI Suppression Beads

Part Number**

A

B

C*

Wt (g)

H (Oe)

10 MHz

25 MHz+



100 MHz+  250 MHz

2643004601

2643004701

.01

.01

4.7

4.0

12.5

31

12.5

26

1.1 - 0.1

0.65+0.1

4.1 - 0.3

.041

.028

.156

1.45 - 0.15

0.7+0.1

2.3±0.15

.054

.029

.090

2643000101

.10

2.0

26

40

1.65±0.025

2.1 - 0.15

1.95 - 0.2

2.0 - 0.15

3.5±0.2

0.85+0.1

0.85+0.1

1.05+0.1

1.05+0.1

1.3±0.1

3.68 - 0.25

2.9 - 0.45

10.4±0.25

3.8±0.25

3.25±0.25

.065

.080

.072

.076

.138

.034

.034

.043

.043

.051

.140

.105

.410

.150

.128

2643020501

.02

3.4

17

31



2643004801

.03

3.1

18

31

2643002201

.08

2.9

34

58

2643000201

.03

2.8

16

31

2643000501

.01

2.8

9

2.0 - 0.15

1.05+0.1

1.65 - 0.25

.076

.043

.060

22

3.5±0.2

1.3±0.1

6.0±0.25

.138

.051

.236

2643000301

.18

2.0

46

60



2643000701

.38

2.0

125

89

3.5±0.2

1.3±0.1

12.7±0.35

.138

.051

.500

2643005701

.81

1.2

78

120

5.1±0.25

2.3±0.2

12.7±0.35

.200

.090

.500



3.55±0.15

1.65+0.25

5.95±0.25

.140

.070

.234



2643001301

.18

1.6

31

48

2643013801

2643001601

.12

.09

1.6

1.6

38

24

19

30

3.5±0.2

3.55±0.15

1.65+0.25

1.65+0.25

4.05±0.25

3.3 - 0.4

.138

.070

.160

.140

.070

.122

2643004101

.11

2.6

48

70

3.5±0.2

0.75+0.1

4.45±0.35

.138

.031

.175

3.5±0.25

0.8+0.1

2.7 - 0.45

.138

.033

.097

2643706001

.06

2.5

26

45



2643200101

2643022401

2643021801

2643023801

.19

.38

.67

1.4

1.5

1.5

1.5

1.5

41

82

131

266

30

55

96

192

5.1±0.25

5.1±0.25

5.1±0.25

5.1±0.25

1.45+0.25

1.45+0.25

1.45+0.25

1.45+0.25

3.4 - 0.45

6.35±0.25

11.1±0.35

22.85±0.75

.200

.200

.200

.200

.062

.062

.062

.062

.125

.250

.437

.900

2643023201

.06

1.8

30

15

2.85±0.1

1.65+0.15

3.75±0.25

.112

.068

.147

2643001501

2643025601

.10

.18

1.7

1.7

35

55

21

38

3.5±0.2

3.5±0.2

1.6±0.1

1.6±0.1

3.25±0.25

6.0±0.25

.138

.138

.063

.063

.128

.236

Dimensions



(

Bold numbers are in millimeters

, light numbers are nominal in inches.)

**Bold part numbers designate preferred parts.
 *This dimension may be modified to suit specific applications.



 + Test frequency

2643000801

1.0

1.0

7.5±0.2



2.25

+

0.2

5

7.55±0.25

.296

.094

.297



63

92

  Typical Impedance (   )

9

8

17

12

12

26

12

6

29

60

49

21

14

11

32

18

19

36

62

126

10

13

23

42

39

39

56

47

47

77

46

33

83

148

123

65

52

46

89

59

61

97

151

285

43

50

70

109

Broadband Frequencies 25-300 MHz (43 material)

Listed by frequency range and in ascending order of “B” dimension.

Click on part number for performance curves.

32

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  33

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

EMI Suppression Beads

Part Number**

A

B

C*

Wt (g)

H (Oe)

10 MHz

25 MHz+ 100 MHz+  250 MHz

2643250402

1.2

.91

69

102

2643250302

1.5

.91

85

122

2643250202

2.5

.91

135

200

2643375102

1.4

.60

35

50

2643375002

3.1

.60

78

115

2643006302

2.2

.60

53

80

2643023402

3.4

.60

83

120

2643023002

4.1

.60

100

145

2643002402

1.1

.59

26

43

2643012702

1.3

.51

24

38

6.35±0.15

6.35±0.15

6.35±0.15

9.5±0.25

9.5±0.25

9.5±0.25

9.5±0.25

9.5±0.25

9.65±0.25

9.65±0.25

2.95+0.45

2.95+0.45

2.95+0.45

4.5+0.75

4.5+0.75

4.75+0.3

4.75+0.3

4.75+0.3

5.0±0.2

6.35±0.15

12.7±0.5

15.9±0.5

25.4±0.75

6.35±0.35

14.5±0.6

10.4±0.25

15.9±0.45

19.05±0.7

5.05 - 0.45

7.35±0.25

.250

.250

.250

.375

.375

.375

.375

.375

.380

.380

.125

.125

.125

.192

.192

.193

.193

.193

.197

.250

.500

.625

1.000

.250

.570

.410

.625

.750

.190

.290

2643300101

2.1

1.0

115

 88

7.6±0.25

2.25+0.25

15.1±0.75

.300

.094

.595



2643

0

03201

.87

1.1

63

5.6-0.5

2.65

±

0.25

12.7±0.5

.210

.105

.500

200

Dimensions



(

Bold numbers are in millimeters

, light numbers are nominal in inches.)

**Bold part numbers designate preferred parts.

*This dimension may be modified to suit specific applications.



 + Test frequency

  Typical Impedance(   )

43

53

83

21

47

34

51

60

16

15

83

42

111

132

196

66

119

92

127

148

56

55

195

110

Broadband Frequencies 25-300 MHz (43 material)

Listed by frequency range and in ascending order of “B” dimension.

Click on part number for performance curves.

32

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

  33

PO Box J, One Commercial Row, Wallkill, NY 12589-0288

Phone:     (888) FAIR RITE / (845) 895-2055   •



 FAX:    (888) FERRITE / (845) 895-2629

•

   www.fair-rite.com

                (888) 324-7748

(888) 337 -7483

•

   E-Mail: ferrites@fair-rite.com

Fair-Rite Products Corp.

15th Edition

Part Number**

A

B

C*

Wt (g)

H (Oe)

100 MHz

250MHz+

500 MHz+ 1000 MHz

2661000101

.10

2.0

3.5±0.2

1.3±0.1

3.25±0.25

.138

.051

.128

2661000301

2661000701

2661022401

2661021801

2661023801

.18

.38

.38

.67

1.4

2.0

2.0

1.5

1.5

1.5

3.5±0.2

3.5±0.2

5.1±0.25

5.1±0.25

5.1±0.25

1.3±0.1

1.3±0.1

1.45+0.25

1.45+0.25

1.45+0.25

6.0±0.25

12.7±0.35

6.35±0.25

11.1±0.35

22.85±0.75

.138

.138

.200

.200

.051

.051

.062

.062

.236

.500

.437

.900









.200

.062

.250

2661030101

.01

4.1

1.22 - 0.13

0.8+0.1

5.3 - 0.45

.045

.033

.200

2661002201

.08

2.9

1.95 - 0.2

1.05+0.1

10.4±0.25

.072

.043

.410

2661000801

1.0

1.0

2661250402

1.2

.91

2661375102

2.5

2661002402

1.1

.59

7.5±0.25

6.35±0.15

9.5±0.25

9.65±0.25

2.25+0.25

2.95+0.45

4.5+0.75

5.0±0.2

7.55±0.25

12.7±0.5

6.35±0.35

5.05 - 0.45

.296

.250

.375

.380

.094

.125

.192

.197

.297

.500

.250

.190

2661005701

.81

1.2

5.1±0.25

2.3±0.2

12.7±0.35

.200

.090

.500

Dimensions



(

Bold numbers are in millimeters

, light numbers are nominal in inches.)

**Bold part numbers designate preferred parts.
 *This dimension may be modified to suit specific applications.



 + Test frequency

  Typical Impedance(   )

.60

17

32

53

93

53

76

97

122

33

51

72

105

54

82

103

120

120

158

178

185

58

82

103

138





102

141

167

185

210

286

325

350

97

130

150

167

84

114

134

160

85

115

135

155

42

63

83

117

35

54

75

112

2661250202

1.4

.91

25.4±0.75

1.000

165

230

275

330

6.35±0.15

2.95+0.45

.250

.125

Higher Frequencies 250-1000 MHz (61 material)

EMI Suppression Beads

Listed by frequency range and in ascending order of “B” dimension.

Click on part number for performance curves.
